1. Введение: Почему трубные пучки теплообменника имеют значение

В современном промышленном мире, где энергоэффективность и снижение выбросов углерода являются ключевыми целями, производительность систем теплообмена напрямую влияет на себестоимость продукции и устойчивость.
В основе этих систем лежит критически важный компонент — трубный пучок теплообменника.

От котлов электростанций до коксования, металлургии и химических процессов, трубные пучки служат основным элементом, передающим тепло от высокотемпературного дымового газа к воде или пару, обеспечивая повторное использование энергии и оптимизацию системы.
Правильно спроектированный и точно изготовленный трубный пучок не только повышает эффективность теплопередачи, но и гарантирует безопасность, надежность и долговечность всей системы.

В этой статье рассматриваются преимущества, типы, процесс изготовления, области применения и руководство по выбору трубных пучков теплообменника — истинного ядра эффективных тепловых систем.

2. Ключевые преимущества трубных пучков теплообменника

Выбор высококачественных трубных пучков обеспечивает множество эксплуатационных и экономических выгод:

1. Высокая эффективность теплопередачи

Компактное расположение изогнутых труб максимизирует площадь теплопередачи, обеспечивая более эффективный обмен энергией между дымовым газом и рабочим телом.

2. Выдающаяся структурная прочность

Изготовленные из высокотемпературной, высокопрочной легированной стали, пучки выдерживают термические напряжения и циклические нагрузки в сложных условиях эксплуатации.

3. Отличная устойчивость к коррозии и эрозии

Использование материалов, таких как 20G, TP347H или SA-210C, а также поверхностных обработок, обеспечивает долговечность даже в условиях высокой запыленности и агрессивных сред.

4. Модульная конструкция

Модули изготавливаются в стандартных панелях для удобства транспортировки и сборки на месте, минимизируя время и затраты на монтаж.

5. Легкое обслуживание и длительный срок службы

Оптимизированная компоновка сварных швов и равномерное распределение жидкости снижают концентрацию напряжений, продлевая срок службы оборудования.

3. Основные типы трубных пучков (по функциональности)

1. Водяная стеновая панель

Устанавливается вокруг топки котла, водяные стенки поглощают лучистое тепло и преобразуют воду в пар.
Особенности:

• Равномерное поглощение тепла и высокая тепловая эффективность

• Сниженное использование огнеупоров и тепловые потери

• Компактная структура с высокой механической целостностью

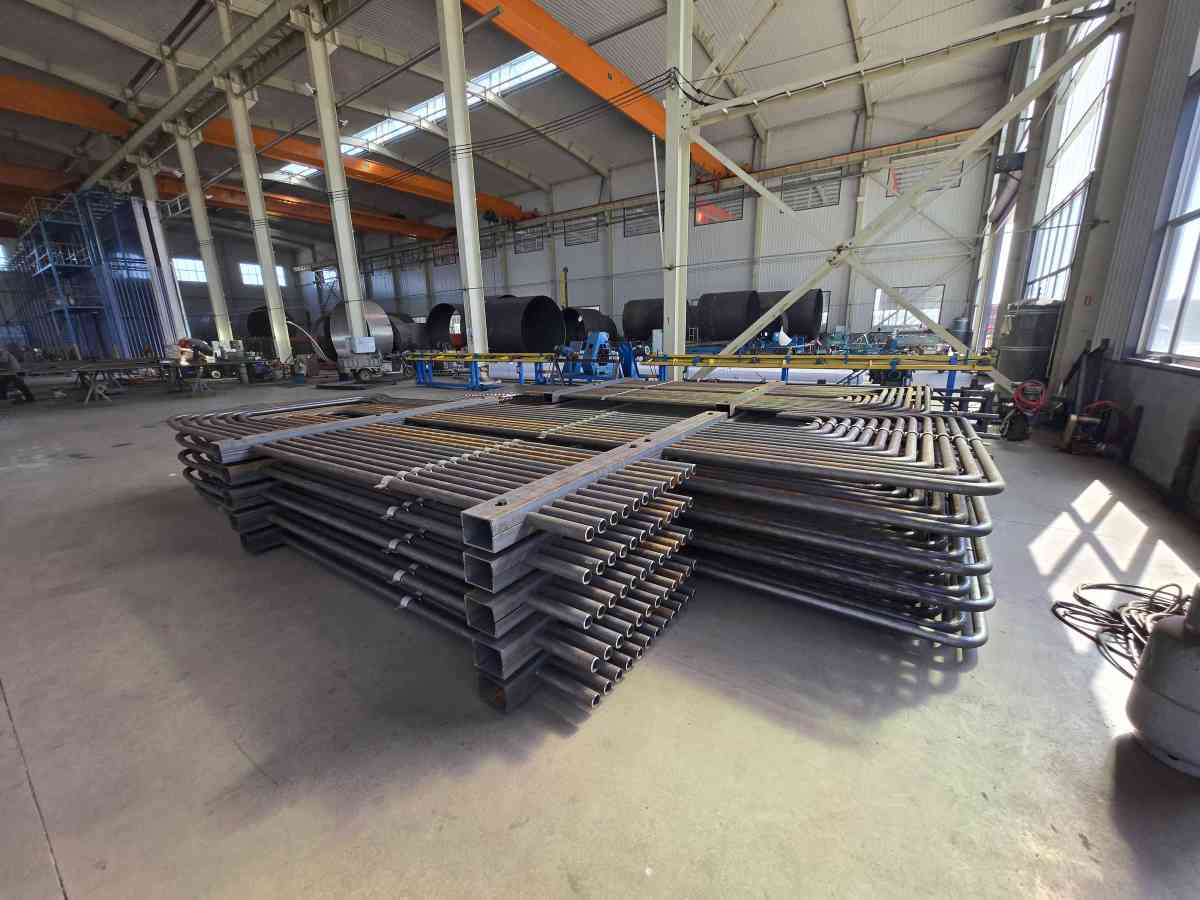

2. Пучок труб пароперегревателя

Используется для нагрева насыщенного пара до состояния перегретого пара, повышая эффективность и производительность турбины.
Особенности:

• Изготовлен из высокотемпературных, коррозионностойких сплавов

• Волнистое расположение труб для увеличения площади теплопередачи

• Широко применяется в электростанциях и котлах утилизации тепла

3. Пучок труб экономайзера

Восстанавливает остаточное тепло дымового газа для подогрева питательной воды котла, снижая расход топлива.
Особенности:

• Изготовлен из углеродистой или низколегированной стали

• Обычно расположен на выходе дымового газа котла

• Опциональная конструкция с оребрением для улучшенной производительности

4. Трубы испарителя и промежуточного пароперегревателя

Используются для испарения жидкой среды или повторного нагрева отработанного пара для повторного использования в высокотемпературных процессах, таких как химические заводы, коксование и системы утилизации тепла.

4. Процесс изготовления

Высококачественные трубные пучки являются результатом точного изготовления и строгого контроля качества.
Основные этапы производства включают:

1. Подготовка и резка материала

Трубы выбираются в соответствии с проектными параметрами и точно режутся на станках с ЧПУ для обеспечения точности размеров.

2. Гибка труб

Станки с ЧПУ формируют равномерные изгибы без утонения стенок, складок или трещин — обеспечивая одинаковый радиус и стабильные характеристики потока.

3. Сварка и сборка

• Выполняется с использованием автоматической дуговой сварки под флюсом (SAW) и TIG-сварки;

• 100% контроль сварных швов (RT, UT, PT) гарантирует целостность;

• Все сварщики сертифицированы, а процедуры соответствуют утвержденным стандартам WPS.

4. Гидростатические и герметизационные испытания

Каждый собранный модуль проходит гидростатические испытания при давлении в 1,5 раза выше рабочего для обеспечения герметичности и структурной безопасности.

5. Обработка поверхности

Поверхности подвергаются пескоструйной обработке до стандарта Sa2.5 и покрываются высокотемпературной коррозионностойкой краской или пассивируются для нержавеющей стали.

5. Гарантия качества и сертификация

Производство соответствует международным стандартам для обеспечения стабильного качества и прослеживаемости:

• Стандарты: GB 151, ASME Section I & VIII, EN 13445

• Сертификация: ASME «U» Stamp, ISO9001 Quality System

• Испытания: Полная прослеживаемость, включая сварку, НК, термообработку и проверку размеров

• Команда: Квалифицированные сварщики и сертифицированные инспекторы гарантируют соответствие каждого продукта проектным требованиям

Эта приверженность совершенству гарантирует безопасную, надежную и эффективную работу во всех областях применения.

6. Области применения

Трубные пучки теплообменника играют важную роль в различных отраслях:

• Энергетика: Водяные стенки котлов, экономайзеры и системы пароперегревателей

• Коксохимическая промышленность: Сухое тушение кокса (CDQ), системы первичного охлаждения

• Металлургия и химия: Котлы утилизации тепла, установки рекуперации дымовых газов

• Экология: Установки RTO/RCO и системы утилизации высокотемпературных выбросов

• Энергетика: Биомассовые котлы, газификационные установки и системы рекуперации тепла

Благодаря эффективному использованию утилизационного тепла, трубные пучки помогают предприятиям снижать затраты на топливо и достигать более экологичного и эффективного производства.

7. Как выбрать подходящий трубный пучок

При проектировании или закупке трубного пучка теплообменника учитывайте следующие факторы:

1. Свойства среды: Коррозионная активность, содержание пыли, температура и давление

2. Требования к теплопередаче: Необходимая площадь, расход и перепад температур

3. Монтажное пространство: Ограничения по компоновке и интерфейсы подключения

4. Выбор материала: Выбирайте между углеродистой, нержавеющей или легированной сталью в зависимости от условий

5. Удобство обслуживания: Легкость очистки и замены

6. Соответствие: Убедитесь, что конструкция соответствует стандартам ASME, GB или EN

Предоставление этих деталей поставщику обеспечивает точные проектные предложения и расценки.

8. Монтаж и техническое обслуживание

Монтаж

• Обеспечьте устойчивый фундамент и правильное выравнивание при подъеме и сборке

• Проведите испытания на давление и герметичность после монтажа

• Используйте сертифицированных сварщиков и проверенные процедуры для соединений на месте

Техническое обслуживание

• Регулярно проверяйте сварные швы и коллекторы на утечки или деформацию

• Удаляйте сажу и отложения для поддержания эффективности теплопередачи

• Периодически обновляйте защитные покрытия для долговременной коррозионной стойкости

9. Заключение

Трубные пучки теплообменника являются основой каждой тепловой энергетической системы.
Они определяют, насколько эффективно используется энергия и насколько безопасно работает оборудование.
Благодаря постоянным инновациям, точному производству и строгому контролю качества,
сертифицированные ASME производители предлагают индивидуальные, высокопроизводительные трубные пучки,
которые способствуют переходу отраслей к низкоуглеродному, эффективному и устойчивому производству.
