Как работает коаксиальный теплообменник?

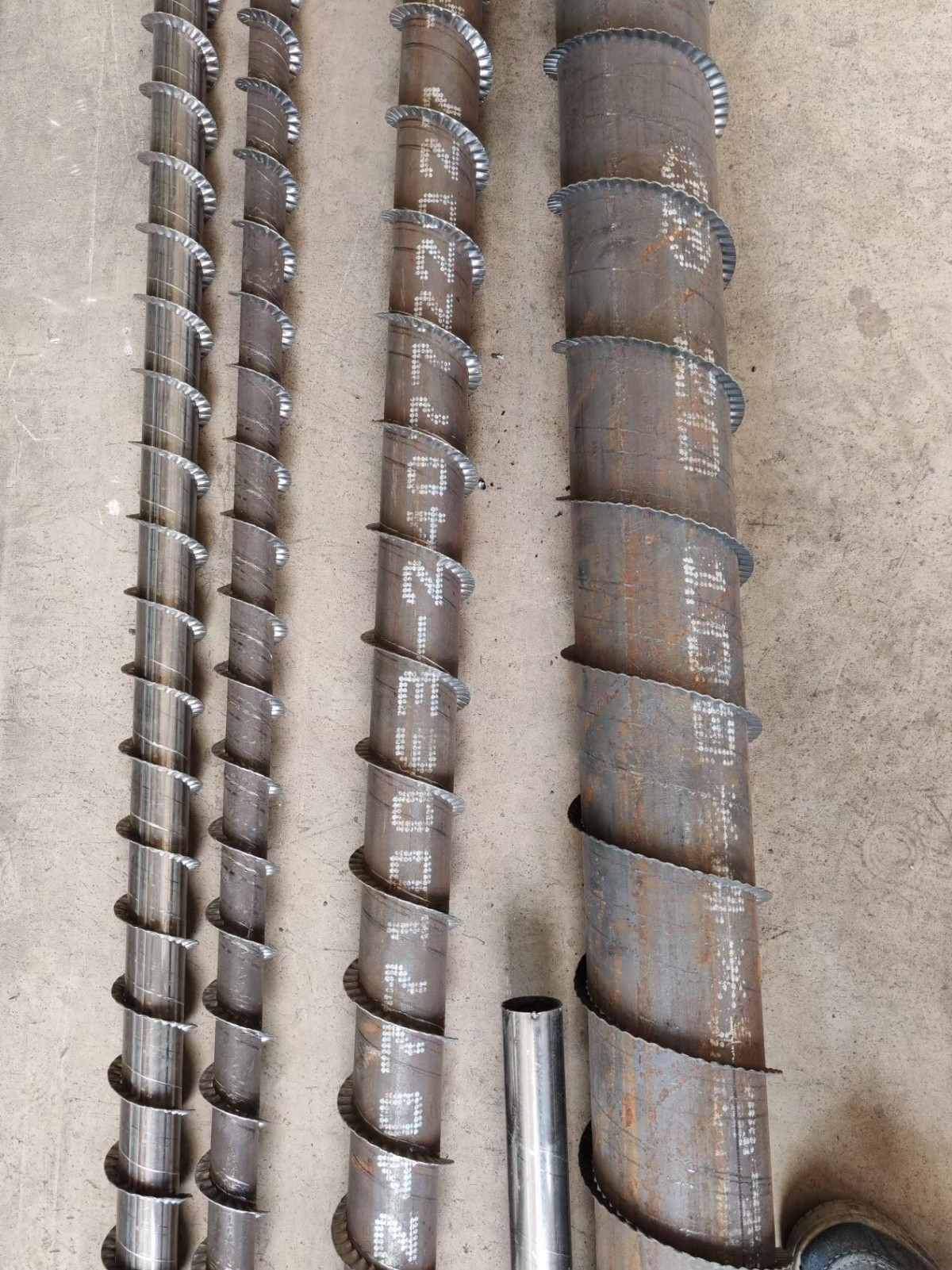

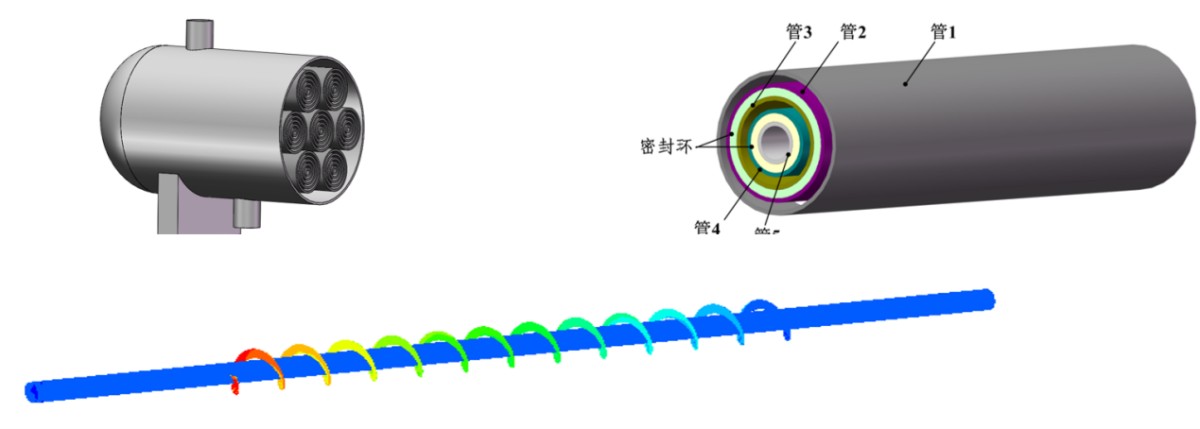

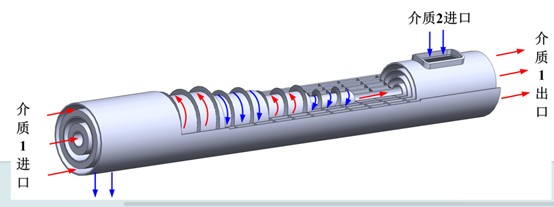

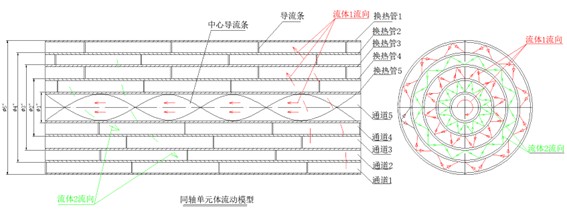

Коаксиальный теплообменник состоит из нескольких коаксиальных блоков, каждый из которых состоит из пяти слоев коаксиальных теплообменных трубок . Эти слои создают пять осевых спиральных каналов потока одинакового диаметра. Горячие и холодные жидкости проходят через чередующиеся каналы, обеспечивая эффективный теплообмен без прямого контакта. Ключевые элементы этой конструкции включают в себя:

• Улучшение турбулентного потока : спиральная структура потока увеличивает турбулентность, устраняя застойные слои и повышая эффективность теплопередачи.

• Каналы осевого спирального потока : эти каналы обеспечивают непрерывное воздействие жидкости на поверхность теплообмена, поддерживая высокий уровень теплопроводности.

• Металлические стенки теплопередачи : каждый слой трубок служит поверхностью теплопередачи, максимально увеличивая эффективность за счет обеспечения теплопередачи через несколько барьеров.




Коаксиальный теплообменник против традиционных теплообменников

Из таблицы видно, что коаксиальные теплообменники превосходят традиционные модели по эффективности, сопротивлению давлению, предотвращению образования накипи и долговечности , особенно в условиях высоких температур и давления.

Основные преимущества коаксиальных теплообменников

1. Превосходная эффективность теплообмена :

   • Осевая спиральная схема течения обеспечивает участие всех слоев жидкости в теплопередаче.

   • По сравнению с кожухотрубчатыми теплообменниками коаксиальные теплообменники обеспечивают в 2–3 раза большую эффективность .

2. Исключительная устойчивость к давлению :

   • Наружная трубка обеспечивает структурное усиление, позволяя устройству выдерживать более высокие давления, чем спиральные пластинчатые теплообменники , которые ослабевают по мере увеличения диаметра.

3. Функция самоочистки для предотвращения загрязнения :

   • Турбулентный поток предотвращает оседание загрязнений на поверхностях теплообмена, продлевая срок службы .

   • В отличие от пластинчатых теплообменников, которые легко засоряются, коаксиальные конструкции сохраняют постоянную производительность с течением времени .

4. Компактная конструкция с экономичной установкой :

   • Нет необходимости в толстых трубных решетках и фланцах, что снижает затраты на материалы и сборку.

   • Модульная конструкция позволяет легко масштабировать продукцию, регулируя количество единиц, а не увеличивая диаметр.




Приложения и варианты использования в отрасли

Благодаря своей высокой эффективности и устойчивости к загрязнению коаксиальный теплообменник широко применяется в таких отраслях, как:

• Химическая промышленность : идеально подходит для работы с высокотемпературными газами, едкими жидкостями и системами под давлением .

• Энергетический сектор : повышает эффективность утилизации отработанного тепла и энергоэффективность , снижая общие эксплуатационные расходы.

• Обработка пищевых продуктов : обеспечивает точный контроль температуры для термочувствительных жидкостей .

• HVAC (отопление, вентиляция и кондиционирование воздуха) : обеспечивает энергоэффективную циркуляцию тепла и холода при минимальном техническом обслуживании.




Как выбрать правильный теплообменник?

Для выбора оптимального теплообменника необходимо учитывать следующие факторы:

• Характеристики жидкости : если жидкости содержат взвешенные частицы, выбирайте конструкцию с возможностью самоочистки.

• Требования к давлению : Приложения с высоким давлением требуют усиленных конструкций, таких как коаксиальный теплообменник .

• Эффективность теплопередачи : если главным приоритетом является максимальная эффективность, пластинчатые теплообменники могут быть вариантом, но для них требуются очень чистые жидкости .

• Рекомендации по техническому обслуживанию : для минимального простоя и долгосрочной экономии коаксиальные теплообменники обеспечивают наилучшее сочетание эффективности, долговечности и простоты обслуживания .

Заключение: почему стоит выбрать коаксиальный теплообменник?

Благодаря высокой эффективности теплообмена, превосходному сопротивлению давлению и самоочищающимся возможностям коаксиальный теплообменник выделяется в промышленных теплообменных приложениях. По сравнению с традиционными теплообменниками он:

Повышает эффективность использования энергии за счет повышения эффективности теплопередачи в 3 раза по сравнению с кожухотрубчатыми теплообменниками.

Снижает затраты на техническое обслуживание за счет предотвращения образования накипи и загрязнений.

Более эффективно справляется с условиями высокого давления, чем спиральные пластинчатые теплообменники.

Обеспечивает долговременную эксплуатационную надежность с минимальным снижением производительности.

Для предприятий, ищущих экономичное и высокопроизводительное решение для теплообмена , коаксиальный теплообменник — это наилучший выбор!
