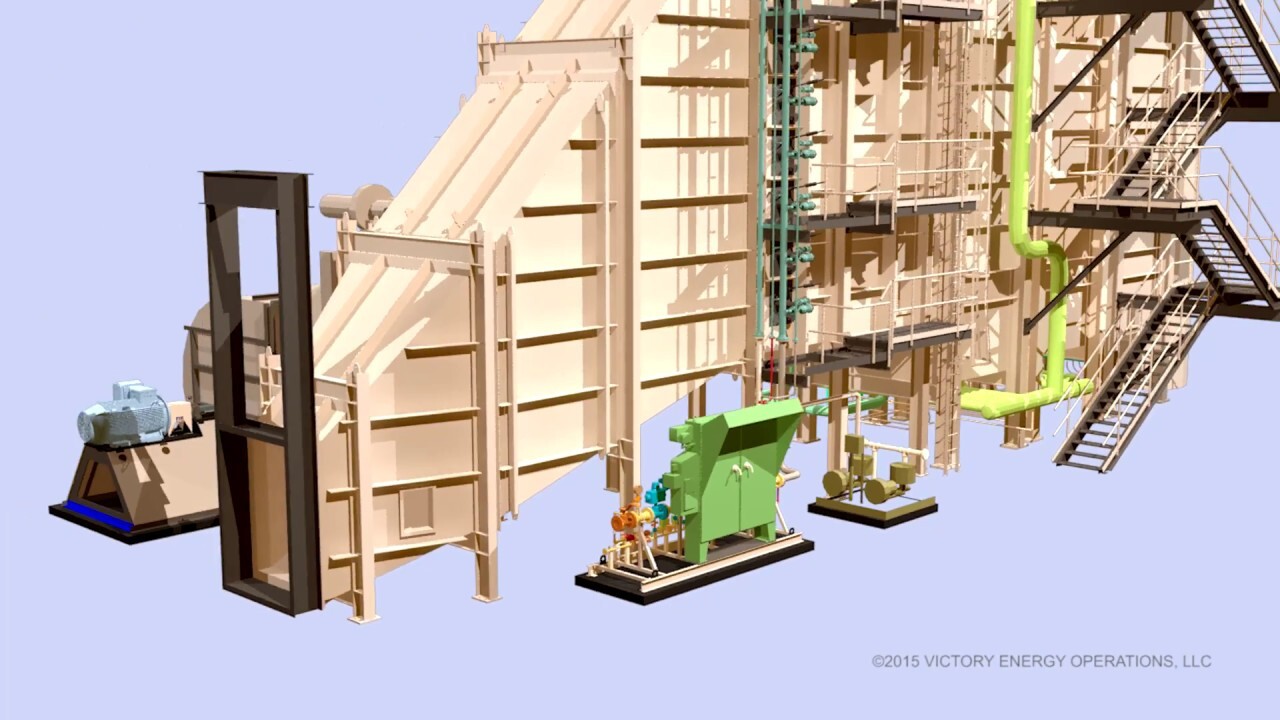

1. Что такое котел-утилизатор?

HRSG — это тип котла, который извлекает тепловую энергию из горячих выхлопных газов , как правило, из газовых турбин или промышленных процессов, и преобразует ее в пар. Затем этот пар может использоваться для выработки электроэнергии, технологического нагрева или централизованного теплоснабжения. HRSG значительно повышают энергоэффективность, используя отходящее тепло, которое в противном случае было бы сброшено в атмосферу.

2. Принцип работы

HRSG работает путем передачи тепла от выхлопных газов к воде через ряд секций теплообмена. Обычно они включают:

• Экономайзер — подогревает питательную воду для повышения тепловой эффективности.

• Испаритель — преобразует воду в насыщенный пар.

• Пароперегреватель – повышает температуру пара до желаемого уровня.

• Паровой барабан – разделяет и хранит пар и воду.

Эти секции расположены таким образом, чтобы обеспечить максимальную рекуперацию тепла и выработку пара в зависимости от тепловых характеристик отработавших газов.

3. Структурные типы

Котлы-утилизаторы выпускаются в различных конфигурациях в зависимости от уровней давления, требований к пространству и эксплуатационных потребностей:

• По уровню давления :

  • Котел-утилизатор с одним давлением : простая конструкция, подходит для небольших применений.

  • HRSG с двойным давлением : более высокая эффективность за счет использования двух уровней давления (высокого и низкого).

  • Тепловой насос тройного давления : обеспечивает наивысшую эффективность, обычно используется в крупных парогазовых установках.

• По макету :

  • Вертикальный : компактная конструкция, часто используется при ограниченном пространстве.

  • Горизонтальный : проще в обслуживании, обычно используется в крупных установках.

• Дополнительные функции :

  • Может быть интегрирован с системами селективного каталитического восстановления (SCR) для снижения выбросов NOx.

  • Могут включать обходные трубы для гибкой работы во время запуска или обслуживания.

4. Основные преимущества

• Высокая эффективность : повышает общую эффективность системы до более чем 60% в установках комбинированного цикла.

• Экологические преимущества : снижение расхода топлива и сокращение выбросов загрязняющих веществ и парниковых газов.

• Экономическая ценность : обеспечивает значительную экономию энергии и короткие сроки окупаемости.

• Гибкая конструкция : модульная и настраиваемая в соответствии с различными промышленными потребностями.

• Широкая совместимость : работает с различными газовыми турбинами, промышленными печами и другими источниками тепла.

5. Области применения

Котлы-утилизаторы широко используются в различных отраслях промышленности, включая:

• Электростанции комбинированного цикла : преобразуют выхлопные газы газовых турбин в пар для выработки дополнительной электроэнергии.

• Нефтехимия и нефтепереработка : рекуперация тепла из потоков технологического газа.

• Производство чугуна и стали : использует тепло доменного газа и других высокотемпературных потоков.

• Заводы по переработке отходов в энергию : извлекают тепловую энергию из сжигания.

• Судовые энергетические системы : повторно используют тепло выхлопных газов двигателей на судах для выработки пара на борту.

6. Будущие тенденции

С глобальным акцентом на углеродную нейтральность и интеллектуальное производство, HRSG развиваются в сторону более высокой эффективности, цифровой интеграции и снижения выбросов . Ожидается, что такие инновации, как интеллектуальные системы управления, цифровые двойники и мониторинг углерода, улучшат производительность, управление жизненным циклом и соответствие экологическим нормам.

Заключение

HRSG — это больше, чем просто часть оборудования — это стратегическое решение по рекуперации энергии , которое помогает отраслям максимизировать тепловую эффективность, снизить затраты и внести вклад в устойчивое будущее. Поскольку отрасли переходят на более экологичные методы, HRSG будут продолжать оставаться ключевым фактором эффективного и ответственного использования энергии.
