1. Технический принцип и рабочий процесс

Высокотемпературный нагреватель со змеевидной трубой работает за счет использования отходящего тепла пара или дымовых газов для повышения температуры питательной воды котла, тем самым повышая эффективность теплового цикла.

1.1 Рабочий процесс

1. Паровая сторона :

   • Источником тепла служит пар высокого давления (например, отбираемый из турбины пар или отработанный промышленный пар).
   • Пар поступает в нагреватель, обменивается теплом с питательной водой, а затем конденсируется в воду. Часть этого конденсата сбрасывается в дренажную систему, а остальная часть восстанавливается.

2. Сторона питательной воды :

   • Питательная вода с более низкой температурой из подогревателей низкого давления поступает в подогреватель высокого давления.
   • Проходя через змеевидный трубный пучок, он подвергается конвективному и кондуктивному переносу тепла с высокотемпературным паром.

   • Затем нагретая высокотемпературная питательная вода подается в котел, что снижает расход топлива и повышает тепловую эффективность.






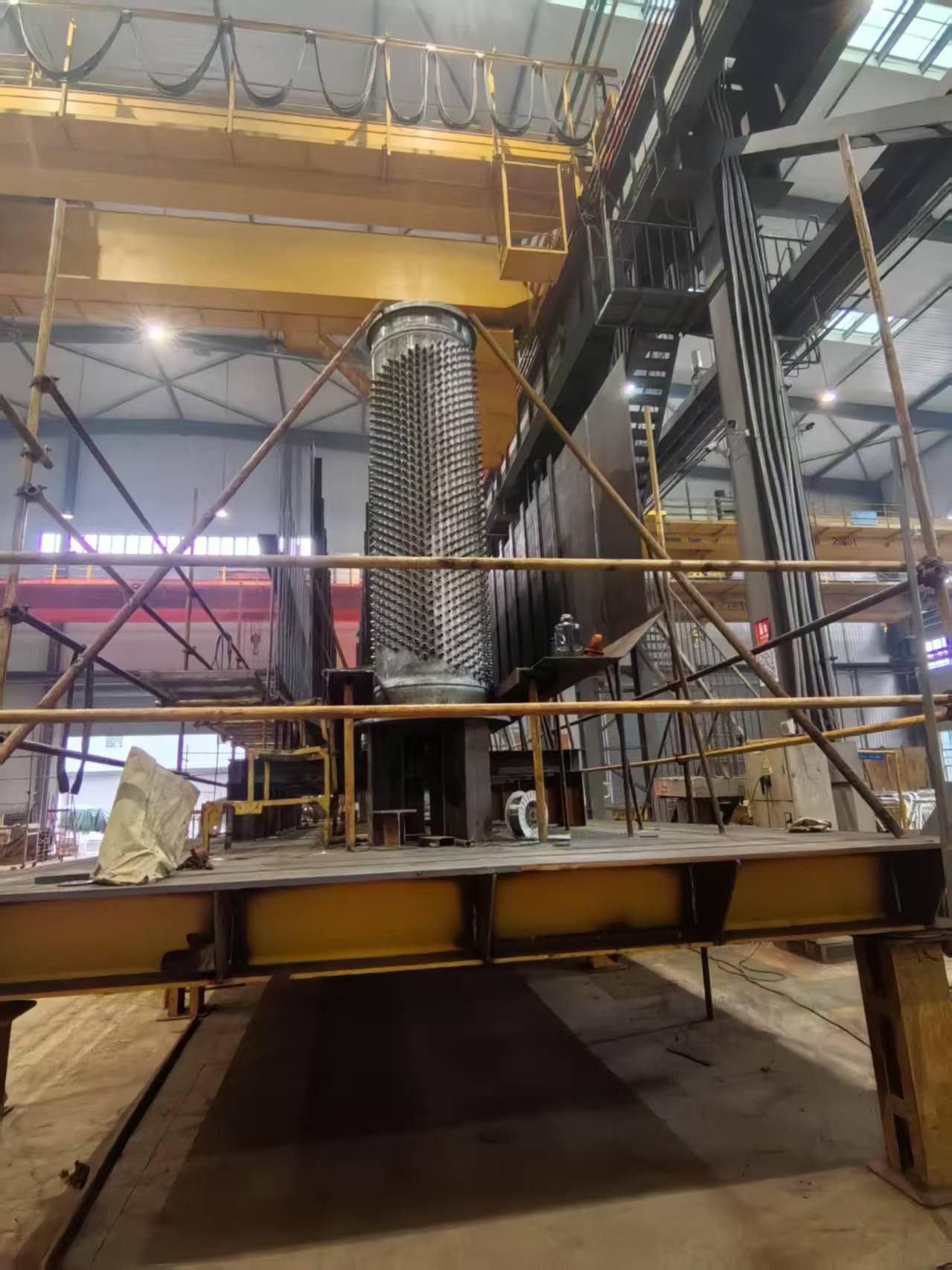

2. Конструктивные особенности

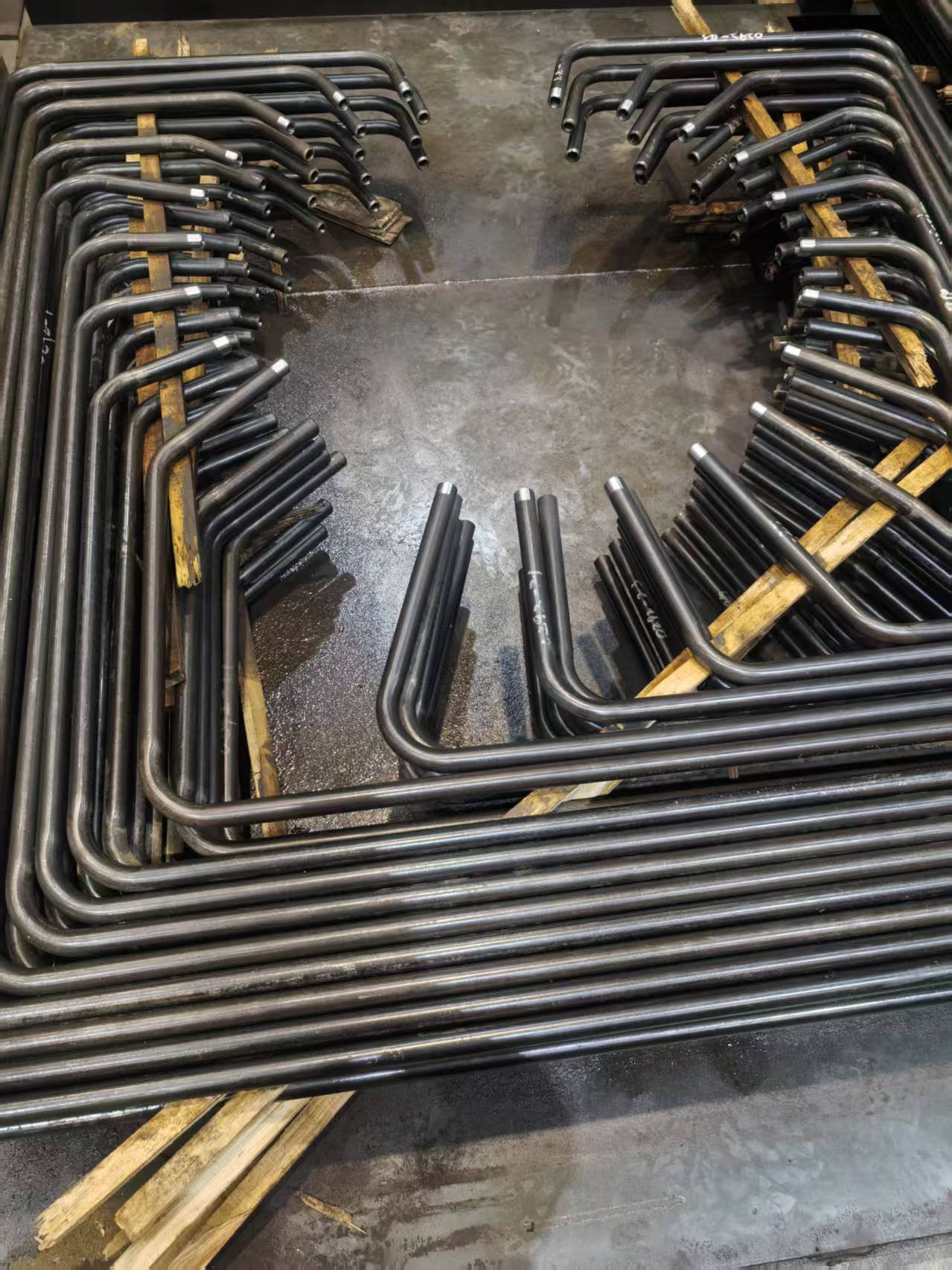

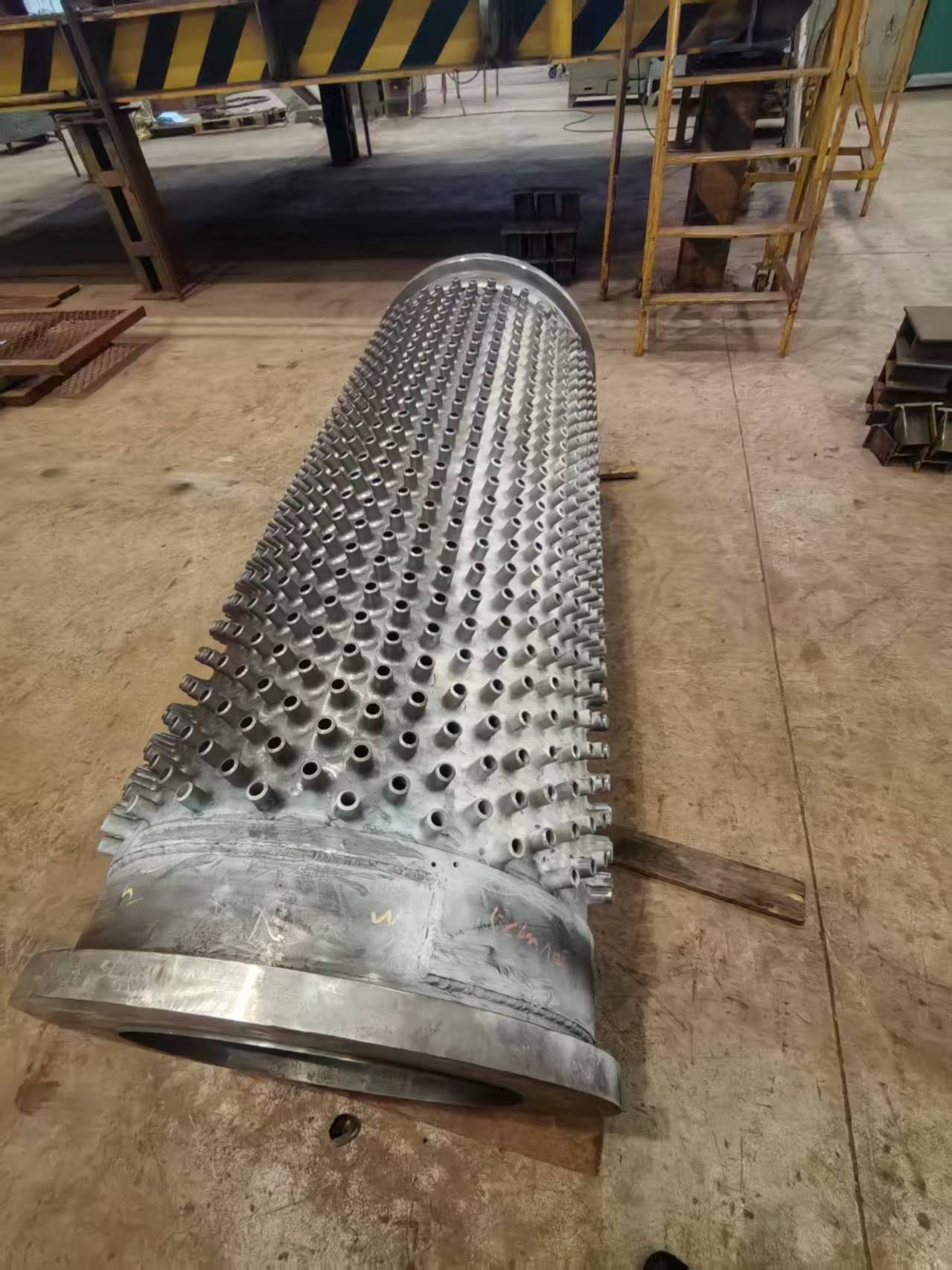

Высокотемпературный нагреватель со змеевидной трубкой отличается от традиционных кожухотрубчатых нагревателей использованием конструкции пучка змеевидных трубок , которая повышает эффективность теплопередачи и лучше адаптируется к условиям высокой температуры и высокого давления.

2.1 Ключевые компоненты

2.2 Конструктивные преимущества

• Высокая эффективность теплопередачи : конструкция змеевидной трубки увеличивает возмущение потока, улучшая теплопередачу.
• Компактная конструкция : занимает меньше места, чем традиционные кожухотрубчатые нагреватели, что делает его пригодным для установки в ограниченных пространствах .
• Устойчивость к высоким температурам и давлению : изготовлены из легированной или нержавеющей стали , способны выдерживать экстремальные условия.
• Снижение термического напряжения : змеевидная структура смягчает напряжение термического расширения , сводя к минимуму усталостные повреждения.

3. Параметры проектирования

Проектирование змеевикового нагревателя высокого давления требует тщательного рассмотрения различных параметров, чтобы обеспечить пригодность для различных условий эксплуатации.

3.1 Основные технические параметры

4. Стандарты проектирования

Проектирование, изготовление и проверка змеевиковых трубчатых нагревателей высокого давления должны соответствовать международным и отраслевым стандартам для обеспечения безопасности и надежности .

4.1 Основные стандарты

• GB/T 151-2014 Кожухотрубчатые теплообменники
• Нормы ASME для котлов и сосудов высокого давления (BPVC)
• DL/T 439-2020 Технические условия для подогревателей питательной воды котлов электростанций
• JB/T 10326-2002 Теплообменники со змеевиковыми трубами для котлов электростанций
• API 661 Нефтехимическое воздушное и теплообменное оборудование

5. Отрасли применения

Высокотемпературные нагреватели со змеевиковыми трубками широко используются в электроэнергетике, нефтехимической, металлургической и химической промышленности , где они рекуперируют отработанное тепло для повышения энергоэффективности.

5.1 Типичные применения

• Тепловые электростанции : подогревает питательную воду котла, снижая расход угля и повышая эффективность.
• Нефтехимическая промышленность : улучшает рекуперацию тепла в паровых системах, снижая затраты на электроэнергию.
• Металлургическая промышленность : рекуперация тепла высокотемпературных отходящих газов, повышение энергоэффективности процесса.

6. Практические примеры

6.1 Применение на электростанциях

В ходе модернизации тепловой электростанции мощностью 500 МВт традиционные высокие нагреватели были заменены на высокие нагреватели со змеевиковыми трубами, что позволило достичь:

• Повышение температуры питательной воды котла на 30°C , снижение расхода угля на 2% .
• Эффективность теплопередачи повышена до 90% , что сводит к минимуму потери тепла.
• Сокращение площади размещения оборудования на 20% , оптимизация использования пространства котельной.

6.2 Нефтехимическое применение

На нефтеперерабатывающем заводе были внедрены высокотемпературные нагреватели со змеевиковыми трубами для утилизации отходящего тепла пара:

• Увеличение скорости теплообмена на 15% , снижение расхода пара.
• Увеличенный срок службы оборудования , снижение повреждений, вызванных термическими нагрузками.

7. Будущие тенденции

В связи с растущим вниманием к энергосбережению и сокращению выбросов , змеевиковые трубчатые нагреватели будут все чаще применяться в сверхкритических котлах, системах рекуперации отходящего тепла газовых турбин и новых энергетических системах .

7.1 Основные тенденции развития

1. Интеллектуальный мониторинг : интеграция с Интернетом вещей для удаленной диагностики и оптимизации работы.
2. Современные материалы : улучшенные высокотемпературные коррозионно-стойкие сплавы для повышения долговечности.
3. Модульная конструкция : упрощенная установка, снижение затрат на обслуживание и улучшенная адаптивность.

8. Заключение

Высоконапорный нагреватель со змеевидной трубкой стал ключевым теплообменным устройством в современных котлах и системах утилизации отработанного тепла благодаря своей высокой эффективности, энергосберегающим преимуществам, компактной конструкции и высокой устойчивости к условиям высоких температур и давления . Он широко применяется в теплоэнергетике, нефтехимической и металлургической промышленности , способствуя улучшению использования энергии и снижению эксплуатационных расходов.
