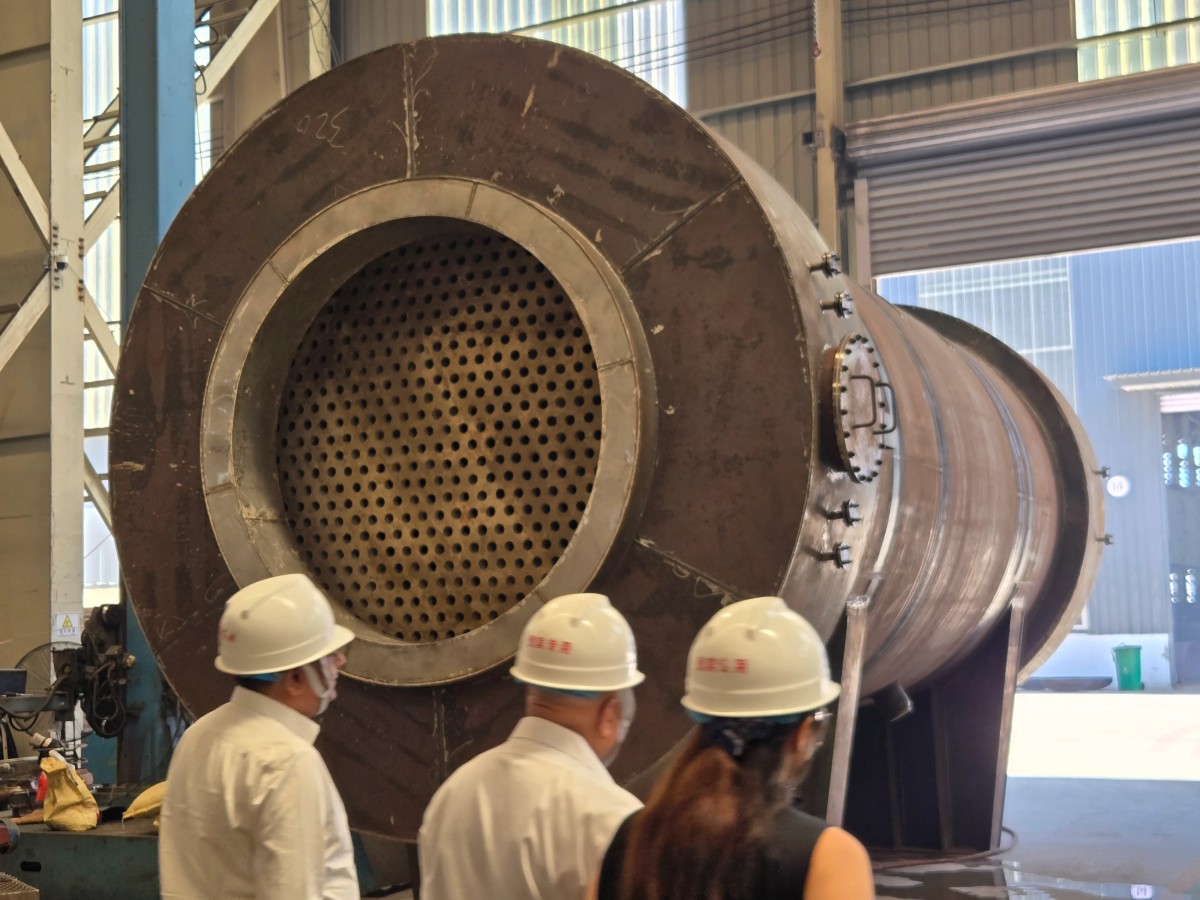

Сухое тушение кокса является наиболее высокопотенциальной точкой рекуперации тепла на интегрированном металлургическом заводе, а его котёл-утилизатор, как правило, представляет собой наиболее требовательное к условиям эксплуатации сосуд под давлением на площадке. Это также оборудование с самой длительной и наиболее подробно документированной историей отказов труб — эрозия, отложения, коррозия при точке росы и термическая усталость исследуются в условиях CDQ с 1970-х годов.

Этот опыт стоит внимательно изучить, поскольку почти каждый механизм отказа восходит к конкретному проектному решению или определённому допуску при изготовлении. В этой статье рассматриваются фактические рабочие условия котла, ограничения, определяющие его конструкцию, и то, что должно быть правильно выполнено в цехе.

1. Рабочие условия котла

Контур CDQ является замкнутым и инертным, что одновременно делает его привлекательным и сложным. Раскалённый кокс с температурой около 1 000–1 200 °C загружается в камеру предварительного хранения в верхней части печи CDQ и опускается в камеру охлаждения, где циркулирующий газ, обогащённый азотом, поднимается противотоком через слой кокса и выходит через наклонные газоходы в кольцевой канал. Кокс покидает камеру при температуре около 200 °C.

На установке производительностью 56 т/ч циркулирующий газ выходит из камеры охлаждения при температуре примерно 800–850 °C, проходит через первичный пылеуловитель и поступает в котёл; он выходит из котла при температуре около 180 °C, затем проходит через вторичный пылеуловитель к циркуляционному воздуходувному агрегату, где давление повышается, а состав корректируется азотом перед повторной подачей в нижнюю часть камеры. При наличии подэкономайзера температура газа снижается примерно до 130 °C, что повышает эффективность камеры охлаждения.

Современные однокамерные агрегаты имеют значительно большую производительность — примерно от 56 т/ч до 280 т/ч. Параметры пара зависят от предполагаемого использования: часто указываемый проектный уровень составляет 3,82 MPa и 450 °C, обеспечивая около 0,54 т пара на тонну кокса сухого тушения, тогда как ранние установки Kawasaki были значительно скромнее — водотрубные котлы с принудительной циркуляцией производительностью 38 т/ч при 13 kg/cm²G и температуре на выходе из пароперегревателя 270 °C. Общий уровень рекуперации составляет 0,3–0,6 MWh на тонну кокса или, в выражении, обычно используемом менеджерами по энергоресурсам предприятий, 500–700 kgce пара и 140–185 kWh электроэнергии на тонну кокса в зависимости от режима работы и параметров пара.

Две особенности контура важнее, чем может показаться по их второстепенному статусу. Во-первых, воздух намеренно подаётся в циркулирующий газ для сжигания горючих компонентов и коксовой пыли, повышая температуру газа и выработку пара — поэтому состояние газа на входе в котёл частично является эксплуатационным рычагом, а не фиксированным параметром. Во-вторых, может быть достигнут годовой коэффициент эксплуатации около 95 %, однако указанный путь к нему представляет собой сочетание технологии двойных газоходов, подходящих огнеупоров и высоконадёжного оборудования. Готовность оборудования закладывается в проект; она не является свойством самого процесса.

2. Эрозия коксовой пылью: доминирующий механизм отказа

Дымовой газ, содержащий большое количество коксовой пыли, при входе в котёл сильно изнашивает трубы поверхностей нагрева, и этот абразивный износ является классическим механизмом отказа CDQ.

Наиболее полезный отдельный вывод по этому вопросу получен в ранних советских исследованиях на Череповецком комбинате, где в качестве слабых мест котла были определены интенсивная эрозия поверхностей нагрева и закупоривание змеевиков отложениями: 85–90 % износа вызывалось частицами размером более 100 μm, а удаление этой фракции из газового потока снижало износ труб в шесть-девять раз.

Инженерное следствие однозначно.Эффективность первичного пылеуловителя является параметром проектирования котла, а не отдельной статьёй объёма поставки. Котёл, рассчитанный на основании оптимистичной спецификации запылённости на входе, будет недоработан почти на порядок с точки зрения износа, и этот разрыв не проявится до второго или третьего года эксплуатации.

Помимо пылеулавливания, стандартные меры противодействия делятся на три группы: регулирование скорости газа посредством конструктивных усовершенствований, усиление подверженных износу участков — противоизносные плитки и экраны на открытых рядах — и нанесение износостойких покрытий методом термического напыления. Скорость газа и материал поверхности нагрева являются двумя факторами с наибольшим влиянием. На практике это означает котёл, который выглядит избыточно крупным по сравнению с тепловым расчётом для чистого газа: больший шаг, меньшая скорость, большая поверхность.

3. Отложения, локальный перегрев и термическая усталость

Коксовая пыль в циркулирующем газе также образует рыхлые отложения на поверхностях нагрева, а цепочка последствий включает ухудшение теплопередачи, локальный перегрев труб и термические напряжения. Документированные причины повреждений поверхностей нагрева котлов сухого тушения включают перегрузку труб и термическое старение, колеблющиеся тепловые нагрузки, внутреннюю и наружную коррозию, эрозию и абразивный износ, а также несоблюдение надлежащих водных условий.

Обратите внимание на этот перечень. Две из пяти причин вовсе не являются металлургическими — колеблющаяся тепловая нагрузка и химический состав воды. CDQ загружается периодически, выработка пара почти пропорционально следует за подачей кокса, и каждое отклонение в ритме загрузки создаёт тепловой переходный процесс в пучке труб. Котёл, размеры и напряжения которого проверены для одной установившейся рабочей точки, будет накапливать усталость, которую никто не заложил в расчёт.

Связанный с этим и часто недооцениваемый фактор: неравномерное распределение газа по входным трубам на горячем конце является повторяющейся причиной проблем котлов-утилизаторов в целом. В CDQ, где газ поступает из кольцевого канала через пылеуловитель, геометрия входного газохода и выпрямление потока заслуживают CFD-анализа, а не применения стандартного переходного участка.

4. Холодный конец: кислотная точка росы против эффективности

На холодном конце котла CDQ существует прямой конфликт. Дальнейшее снижение температуры циркулирующего газа — подэкономайзер снижает её примерно до 130 °C — повышает эффективность камеры охлаждения. Однако при этом температура металла холодного конца приближается к точке росы серной кислоты.

Последствия отказа документированы: коррозия при точке росы серной кислоты в котле вызывала разрывы труб при эксплуатации CDQ, тогда как высокое содержание пыли приводит к закупориванию, и вместе они обеспечивают короткий срок службы и снижение безопасности. Именно это сочетание заставило некоторых ранних внедренцев сохранять мокрое тушение в качестве резервного варианта.

Это контролируется двумя факторами:

Температура металла. Температура питательной воды и схема экономайзера должны поддерживать температуру стенки трубы выше кислотной точки росы во всём диапазоне эксплуатации, а не только в расчётной точке. Именно здесь следует принимать решение о подэкономайзере — явным образом, на основе численного значения, а не заимствуя его у референтной установки с другим поступлением серы.

Материал. 09CrCuSb, обычно известная как сталь ND, является стандартным выбором для устойчивости к низкотемпературной точке росы серной кислоты и широко применяется для экономайзеров, воздухоподогревателей и теплообменников, работающих с высокосернистым дымовым газом; она специально характеризуется для серосодержащего газа при температуре ниже примерно 200 °C. Приёмка выполняется путём 24-часового погружения в 50 % H₂SO₄ при 70 °C с контролем установленной максимальной средней скорости коррозии. Два предостережения: состав был существенно пересмотрен в NB/T 47019-2021 с повышенным содержанием Cu, Sb, Sn, Mo и W, поэтому редакция имеет значение; и сталь ND не является безусловным решением — в линии доменного газа она дала течь через три года при расчётном сроке службы девять лет, когда мокрая очистка от пыли снизила температуру металла ниже точки росы и образовала конденсат в нижней части трубы с pH около 2 и высоким содержанием хлоридов.

Там, где углеродистая сталь допустима в низкотемпературной зоне, оребрённые трубы давно используются для испарителя и экономайзера, чтобы компенсировать площадь поверхности, потерянную из-за более низкой температуры газа, — это рациональный подход при условии, что шаг рёбер выбирается с учётом реальной пылевой нагрузки, а не корреляции для чистого газа.

5. Газовая плотность является функцией безопасности

Циркулирующий газ содержит оксид углерода и водород, а контур работает при контролируемом составе с подпиткой азотом. Подсос воздуха одновременно приводит к двум нежелательным последствиям: он смещает содержание горючих компонентов в сторону взрывоопасного диапазона и расходует кокс. Вот почему чрезвычайно герметичная конструкция стен указана наряду с защитой от абразивного износа и контролем отложений пыли как ключевое требование к проектированию котла CDQ.

Для изготовителя это превращает вопрос эффективности в контрольную точку. Целостность сварных швов мембранных панелей, конструкция уплотнений кожуха, проектирование проходок для обдувочных аппаратов, приборов и опор, а также документированное испытание герметичности собранного газового ограждения являются критически важными для безопасности, а не косметическими требованиями.

6. История надёжности: честный взгляд

Котлы CDQ приобрели репутацию ненадёжных, и она не была незаслуженной — исследования эрозии в Череповце относятся к концу 1970-х годов, меры Kawasaki по герметичным стенам и защите от абразивного износа — к тому же периоду, а Baosteel в 2000 году опубликовала анализ растрескивания труб собственного котла CDQ.

Полезный вывод из этой истории заключается в том, что механизмы отказа известны, ограничены и устранимы. Они группируются вокруг четырёх факторов: спецификации входной пыли, скорости и распределения газа, температуры металла холодного конца и стабильности изготовления поверхности нагрева. При учёте всех четырёх факторов годовая готовность 95 % является реалистичной целью. Если хотя бы один из них принимается на веру, а не определяется расчётом, котёл это обнаружит.

7. Что определяет изготовление

Проектный замысел сохраняется только в том случае, если детали, работающие под давлением, изготовлены по чертежу. В условиях CDQ это не формальность, поскольку несколько конструктивных мер противодействия сами по себе являются задачами изготовления.

Змеевики. Утонение стенки и овальность на изгибах, постоянство радиуса гиба у сотен номинально одинаковых змеевиков и точный окончательный шаг. Отклонение шага изменяет локальную скорость газа — параметр, на котором основана противоэрозионная конструкция. Разброс размеров незаметно превращает защищённую конструкцию в уязвимую.

Противоизносные меры. Экраны, плитки и покрытия, наносимые термическим напылением, работают только если они установлены там, где поток действительно ускоряется, закреплены с учётом термоциклирования и сами не создают ступеньку, вызывающую новый характер эрозии. Детали крепления выполняются в цехе, и их стоит рассматривать на стадии чертежей.

Мембранные панели и газонепроницаемое ограждение. Полное и равномерное проплавление сварных швов рёбер при контролируемой деформации; плоскостность панелей, достаточная для того, чтобы монтажная бригада могла фактически герметизировать кожух; испытание герметичности в качестве контрольной точки.

Сварка. Аттестованные WPS/PQR для каждой комбинации материала и толщины, квалификация сварщика, соответствующая реальной конфигурации соединения, контролируемые температура предварительного подогрева и межслойная температура, PWHT там, где этого требует кодекс. Разнородные соединения — углеродистая сталь со сталью ND в переходе холодного конца — требуют собственной процедуры, а не общей квалификации.

Контроль. Радиографический контроль, всё чаще цифровой, чтобы цикл обратной связи со сварщиком измерялся часами, а не днями; ультразвуковой или фазированный решёточный контроль там, где позволяет геометрия; гидростатическое испытание; испытание герметичности газовой стороны. Для материала, работающего в условиях точки росы, сертификат завода-изготовителя должен содержать результат коррозионного испытания, а не только химический состав.

Водяная сторона. Поскольку ненадлежащие водные условия входят в документированный перечень причин повреждений, важна внутренняя чистота при передаче оборудования: объём травления и пассивации, консервация при транспортировке и хранении, а также чистая процедура пусконаладки.

Контрольная сборка. Модернизация CDQ выполняется в короткие периоды остановки. Контрольная сборка в цехе коллекторов, пучков змеевиков и секций кожуха с маркировкой сопрягаемых деталей и документированным разделением на отгрузочные части преобразует риски на площадке в часы работы цеха.

8. Контрольный перечень для покупателя

• На какую входную пылевую нагрузку и гранулометрический состав рассчитан котёл, и соответствует ли это гарантированным показателям первичного пылеуловителя — особенно для фракции более 100 μm?
• Какая скорость газа выбрана в каждом ходе и какие противоизносные меры предусмотрены в соответствующих местах?
• Какова гарантированная минимальная температура металла холодного конца при минимальной нагрузке и какой материал там используется? Указана ли сталь ND по действующей редакции NB/T 47019?
• Предусмотрен ли подэкономайзер и количественно ли оценено его влияние на коррозию холодного конца, а не принято по допущению?
• Учтён ли циклический режим в анализе напряжений и каким образом выработка пара буферизуется относительно ритма загрузки?
• Герметичность газовой стороны: какое испытание, на какой стадии и по какому критерию приёмки?
• Какой кодекс и какой независимый инспектор применяются, а также каков объём NDE — в процентах?
• Какие операции выполняются изготовителем собственными силами (гибка змеевиков, сварка панелей, радиография), а какие передаются субподрядчикам?

9. Заключение

Котёл-утилизатор CDQ не является сложной машиной с точки зрения термодинамики. Он сложен механически, и эта сложность сосредоточена в поверхности нагрева: сотни змеевиков, которые должны быть геометрически идентичными, сваренными по стандарту, выдерживающему циклический режим, защищёнными именно там, куда фактически ударяет коксовая пыль, и изготовленными из правильного материала на холодном конце.
