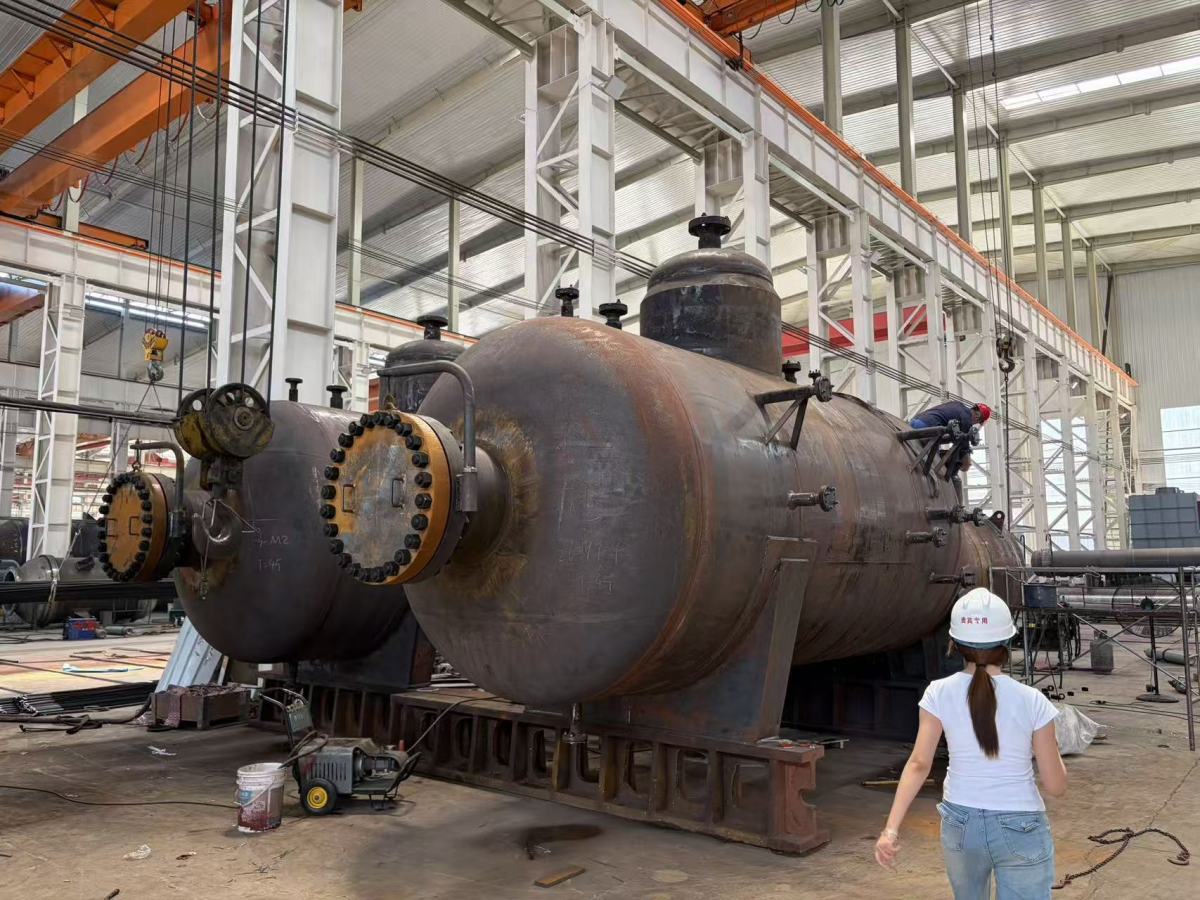

Зайдите в любой цех по производству сосудов под давлением, и вы увидите одно и то же: многотонные оболочки из углеродистой стали, покрытые рукописными пометками. Мел, маркировочный карандаш, иногда сварочный мыльный камень. Выглядит как граффити. Но это не так.

До того как на сосуде появится заводская табличка, на нём появляется мел. Вот этот язык обозначений.

T=45Толщина листа в миллиметрах. Наносится мелом на днище или пояс обечайки, чтобы никому не приходилось возвращаться к чертёжному столу для проверки. На сосуде, где три разных пояса имеют три разные толщины, это самый быстрый способ контроля качества: сборщик может заметить неправильный пояс с расстояния двадцати метров.

M2, 3-M2, N4Обозначения патрубков и люков-лазов, взятые непосредственно из спецификации патрубков. Буква обозначает тип, цифра — позицию. Их наносят до того, как кто-либо вырежет отверстие, поскольку самая дорогостоящая ошибка в этом цехе — правильно вырезанное отверстие в неправильном месте.

Длинная линия с 0° на одном концеБазовая линия. Ориентация каждого патрубка, каждой опоры и каждой грузовой проушины на сосуде задаётся относительно этой линии. Это наименее заметная отметка на оболочке и та, которую меньше всего хочется, чтобы кто-то стёр.

Номер плавкиПрослеживаемость материала. При раскрое листа номер плавки должен быть перенесён на каждую деталь до того, как её коснётся резак, — это требование норм, а не цеховая привычка. Если перенос утрачен, то по документам лист больше не является тем листом, который сертифицировал металлургический завод. Где-то в шкафу с документацией лежит MTR, ожидающий сопоставления с ним.

Круг, иногда со стрелкойИндикация неразрушающего контроля (NDE). В этой точке что-то обнаружилось на снимке или на экране UT. Круги — это отметки, о которых спорят и которые превращаются в процедуры ремонта.

Два примечания для специалистов. На нержавеющей стали нельзя брать любой оказавшийся под рукой маркер: он должен быть с низким содержанием галогенидов и без хлоридов, иначе вы только что заложили основу для коррозионного растрескивания под напряжением в сосуде, который ещё даже не покинул цех. А обычный мел впитывает влагу, поэтому отметки рядом с подготовкой к сварке стирают до зажигания дуги.

Важно знать следующее: ничто из этого не сохраняется. Перед дробеструйной очисткой и окраской всю оболочку промывают, и все отметки исчезают. Через шесть месяцев этот сосуд стоит на постаменте где-нибудь на нефтеперерабатывающем заводе — серый и безликий, а единственный след всех этих рукописных пометок — стопка документов: подписанные ITP, MTR, отчёты NDE, U-1A.

Мел — это черновик. Книга данных — окончательная версия.
