1. Обзор

Вторичный теплообменник печи, также известный как рекуператор отработанного тепла или вторичный теплообменник дымовых газов, является ключевым компонентом современных промышленных систем отопления.
Он предназначен для рекуперации остаточной тепловой энергии из высокотемпературных дымовых газов, выходящих из печи, что повышает общую тепловую эффективность и снижает потребление топлива.

В промышленных печах, котлах и нагревателях термического масла значительное количество тепла уносится с выхлопными газами. Установка вторичного теплообменника на выходе из печи или в дымоходе позволяет повторно использовать это отработанное тепло для подогрева воздуха, воды или технологических жидкостей, достигая таким образом энергосбережения и снижения выбросов.

2. Принцип работы

Вторичный теплообменник обычно располагается после первичного теплообменника (основной зоны лучистого или конвекционного нагрева печи).

Когда высокотемпературные дымовые газы выходят из основной секции нагрева, они всё ещё содержат значительное количество рекуперируемой энергии. При прохождении газов через вторичный теплообменник, где они контактируют с трубками или пластинами, содержащими холодный теплоноситель (воздух, питательная вода или термическое масло), тепло передаётся через стенки:

• Температура дымовых газов снижается, что уменьшает потери энергии;

• Температура теплоносителя повышается, обеспечивая предварительный нагрев или технологический нагрев;

• Общая эффективность системы увеличивается, часто с 70% до более чем 90%.

В зависимости от рекуперируемого теплоносителя, агрегат может выполнять функции воздухоподогревателя, экономайзера или рекуператора.

3. Распространённые конструкционные типы

Вторичные теплообменники печи могут быть спроектированы в различных формах в зависимости от конкретных технологических требований:

1. Кожухотрубные теплообменники

   • Отработанная и надёжная конструкция, подходит для высоких температур и давлений;

   • Дымовые газы проходят по стороне кожуха, а вода или воздух текут внутри труб;

   • Часто применяются в экономайзерах котлов и системах рекуперации горячей воды из дымовых газов.

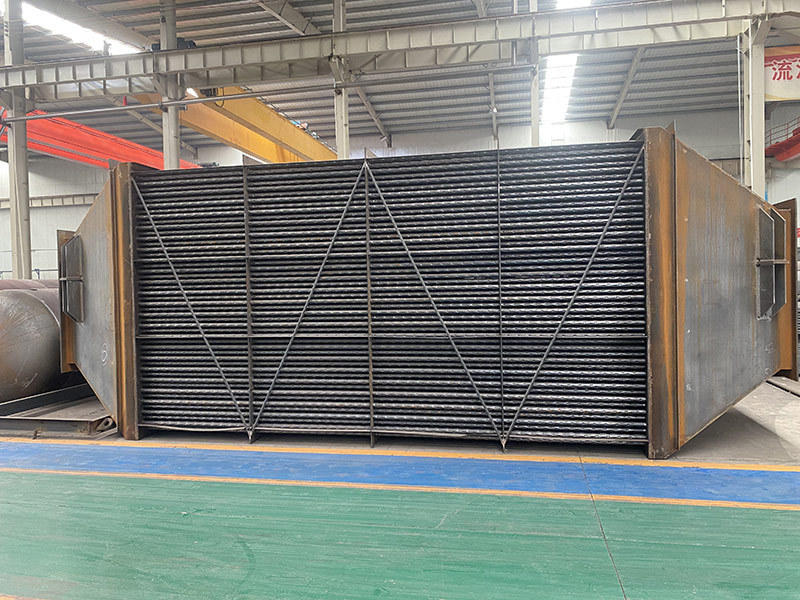

2. Оребрённые трубки

   • Увеличенная площадь поверхности повышает эффективность теплопередачи;

   • Идеальны для подогрева воздуха и рекуперации тепла из отходящих газов.

3. Пластинчатые теплообменники

   • Компактная конструкция с высоким коэффициентом теплопередачи;

   • Подходят для использования с низким давлением и чистыми жидкостями.

4. Материалы и стандарты проектирования

Выбор материала зависит от состава газа, температуры и давления.
Обычно используемые материалы включают:

• Углеродистая сталь: SA-179, SA-192, Q345R — для среднетемпературных дымовых газов;

• Нержавеющая сталь: 304, 316L, 310S — для коррозионно-активных условий или высоких температур;

• Легированная сталь: SA-213 T11, T22 — для высокого давления и температур.

Проектирование и изготовление обычно основываются на стандартах, таких как ASME Section VIII, TEMA, API 560 и NB/T 47015-2011, гарантируя безопаснос��ь и долговечность в экстремальных условиях.

5. Промышленные применения

Вторичные теплообменники печи широко используются в различных отраслях промышленности:

• Металлургия: Рекуперация тепла из доменных печей, коксовых печей и печей повторного нагрева;

• Нефтехимия: Рекуперация отработанного тепла из печей нефтепереработки и крекинговых печей;

• Энергетика: Экономайзеры котлов и воздухоподогреватели;

• Химическая промышленность: Нагреватели термического масла и теплообменники технологических газов.

Например, в системе дымовых газов коксового завода вторичный теплообменник может нагревать воду до 110 °C или подогревать горючий воздух, экономя ежегодно тысячи тонн топлива и принося значительную экономическую и экологическую выгоду.

6. Энергосберегающие и экологические преимущества

Установка вторичного теплообменника печи даёт существенные преимущества:

• Энергоэффективность: Снижает потребление топлива на 10–30%;

• Снижение выбросов: Уменьшает температуру выброса дыма и тепловое загрязнение;

• Защита оборудования: Уменьшает высокотемпературную коррозию на последующих компонентах;

• Обеспечение устойчивости: Способствует утилизации отработанного тепла и сокращению углеродного следа.

Благодаря ступенчатой рекуперации тепла и оптимизированому проектированию системы, предприятия могут одновременно увеличить экономическую выгоду и соблюдать экологические нормы.

7. Заключение

Вторичный теплообменник печи играет важную роль в промышленной утилизации отработанного тепла.
Он повышает энергоэффективность, сокращает затраты на топливо и поддерживает устойчивое производство.
Будь то новые проекты или модернизация, правильное проектирование и интеграция системы вторичной рекуперации тепла необходимы для достижения долгосрочных экономических и экологических выгод.
