01 Что такое нагревательная поверхность парогенератора?
Парогенератор с рекуперацией тепла ( HRSG ) располагается за газовой турбиной и использует тепло от горячих выхлопных газов для получения пара. Нагревательной поверхностью является трубный пучок, где выхлопные газы обмениваются теплом с рабочим телом — водой и паром. Именно эта часть осуществляет сам процесс рекуперации тепла.
В процессе работы газ обтекает внешнюю поверхность трубных пучков, в то время как вода внутри труб нагревается, испаряется и перегревается, превращаясь в пригодный для использования пар. Эффективность теплопередачи нагревательной поверхности, а также ее устойчивость к коррозии и усталости напрямую определяют производительность, КПД и надежность всего устройства.
02 Четыре нагревательные поверхности
Расположены вдоль газового тракта, от самой горячей зоны к самой холодной.
- 1
Пароперегреватель Ш
Размещенная в зоне наибольшей температуры газа, она повышает насыщенный пар до перегретого, улучшая его качество и производительность. Из-за высокой температуры к материалам предъявляются самые высокие требования по термостойкости и стойкости к окислению.
- 2
Подогреватель RH
После расширения в турбине высокого давления происходит повторный нагрев пара, после чего он возвращается в турбину среднего/низкого давления, что повышает общую эффективность цикла. Условия его работы близки к условиям работы пароперегревателя.
- 3
Испаритель EVA
Он справляется с кипением воды и поглощает наибольшую долю тепла, работая совместно с барабаном или сепаратором для разделения пара и воды. Он имеет наибольшее количество трубок и наибольшую площадь поверхности — это самый большой модуль в парогенераторе.
- 4
Экономайзер ЭКО
Он располагается в холодном хвостовом конце, используя низкотемпературный газ для предварительного подогрева питательной воды, что снижает температуру в дымовой трубе и повышает общую эффективность. Здесь необходимо уделять особое внимание коррозии, вызванной низкой температурой точки росы.
03. Как устроена нагревательная поверхность
Типичный модуль состоит из четырех строительных блоков.
Заголовки
Толстостенные цилиндрические сосуды, которые собирают и распределяют рабочую жидкость. Входные коллекторы подают жидкость в трубки; выходные коллекторы собирают обратный поток. Закрытые заглушками с обоих концов и снабженные множеством патрубков, они являются ключевой частью системы, работающей под давлением на поверхности.
Трубки теплопередачи
Многочисленные параллельные трубки соединяют входной и выходной коллекторы и осуществляют теплообмен. Они изогнуты в змеевидную (спиральную) форму, чтобы увеличить длину нагреваемой части внутри газопровода.
Плавники
Спиральные ребра навинчиваются или привариваются к стенкам труб для улучшения теплопередачи со стороны газа. Эта большая дополнительная площадь поверхности является наиболее четкой особенностью, отличающей поверхности парогенераторов от поверхностей котлов с открытыми трубами.
Рамка и корпус
Трубные пучки собираются в подъемные и транспортируемые модульные блоки со стальным каркасом, боковыми кожухами (уплотнительными пластинами) и опорными балками для быстрой установки на месте.
04 Общие материалы
Выбор зависит от рабочей температуры, давления и коррозионной активности среды.
05. Производственный процесс
Нагревательная поверхность находится под давлением, поэтому контроль технологического процесса на всем протяжении требует строгого соблюдения всех требований.
- Подготовка к резке и снятию фаски. Коллекторы и трубы вырезаются по чертежу, а фаски под сварку обрабатываются на станке.
- Изгиб труб. Трубы изгибаются в змеевидную или U-образную форму, при этом контролируются радиус изгиба и овальность, чтобы истончение стенки оставалось в допустимых пределах.
- Сварка ребер. Спиральные ребра непрерывно привариваются к базовой трубе высокочастотным контактным методом, что обеспечивает провар и прочность соединения ребер.
- Сверление коллектора и сварка патрубков. В коллекторе сверлятся отверстия, к которым привариваются трубы — это наиболее трудоемкий и ответственный этап сварки всей поверхности.

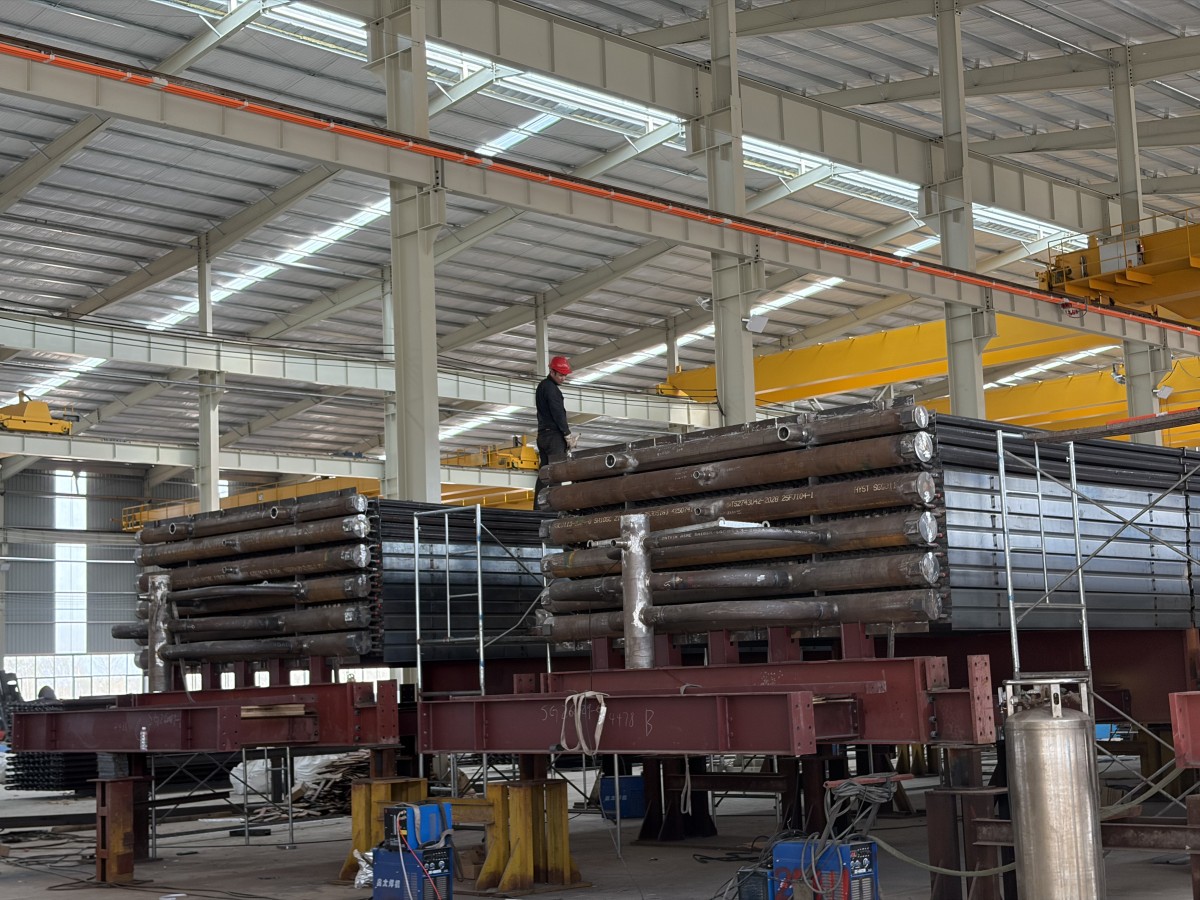

- Сборка модуля. Ряды труб, коллекторы, рама и кожух собираются в единый модуль, при этом корректируются шаг и плоскостность.
- Неразрушающий контроль. Сварные швы проверяются с помощью рентгенографии, ультразвукового контроля и капиллярного контроля для подтверждения отсутствия трещин или несварки.
- Гидростатические испытания. Для проверки прочности и герметичности изделие подвергается испытанию под расчетным давлением.
- Очистка и консервация. Трубы выдуваются, травятся, герметизируются маслом и упаковываются для транспортировки и установки на месте.
Каждый этап должен иметь отслеживаемую документацию по качеству. Критические сварные швы должны выполняться сертифицированными сварщиками и проходить проверку — именно это обеспечивает безопасность нагревательной поверхности в течение многих лет эксплуатации при высоких температурах, высоком давлении и циклических нагрузках.
06 Контрольные точки отбора и качества
На что обратить внимание при покупке или изготовлении нагревательных поверхностей для парогенераторов.
- Сертификация материалов и повторная проверка — сверка с заводским сертификатом, а при необходимости проверка спектрометром для исключения брака.
- Качество сварных швов — сварные швы между обломками и коллектором являются наиболее подверженными протечкам; необходимо строго контролировать параметры сварки и охват неразрушающего контроля.
- Прочность соединения ребер — ослабленные или отсоединенные ребра снижают теплопередачу и вызывают локальный перегрев.
- Точность размеров модуля влияет на монтаж и герметизацию на объекте; планируйте транспортировку и подъем с умом.
- Контроль коррозии и точки росы , особенно на стадии холодного экономайзера, должен быть обеспечен за счет надлежащего температурного запаса.
7 Часто задаваемые вопросы
Чем отличается нагревательная поверхность парогенератора от нагревательной поверхности обычного котла?
Главное отличие заключается в использовании оребренных (с увеличенной поверхностью) труб для повышения теплопередачи со стороны газа, а также в модульном изготовлении и монтаже. В обычных котлах, работающих на природном газе, в основном используются водостенки из труб без оребрения.
Что включает в себя нагревательная поверхность парогенератора?
В основном это пароперегреватель, подогреватель, испаритель и экономайзер — каждый из которых состоит из коллекторов, теплообменных трубок, ребер и модульной рамы.
Где чаще всего происходят сбои?
Сварные швы патрубков коллектора, сварные швы ребер и зона низкотемпературной коррозии экономайзера являются распространенными зонами повышенного риска, требующими контроля как на этапе изготовления, так и в процессе эксплуатации.
Какие материалы используются для нагревательных поверхностей парогенераторов?
От низкотемпературной до высокотемпературной стали: углеродистая сталь, низколегированная жаропрочная сталь (15CrMo, T22) и аустенитная нержавеющая сталь (TP347H). Точная марка определяется проектным чертежом.
08 В заключение
Нагревательная поверхность парогенератора является сердцем системы рекуперации тепла в парогазовой установке, и ее типы, конструкция, выбор материалов и производство тесно взаимосвязаны. Только контроль качества на всех этапах — от выбора конструкции до сварки, проверки и испытаний — позволяет обеспечить надежную работу нагревательной поверхности в течение многих лет. Как для покупателей, так и для производителей понимание этих основ приводит к более взвешенным и уверенным решениям.
