Введение

Кожухотрубные теплообменники являются наиболее распространенным типом теплообменного оборудования в промышленных системах. Их модульная конструкция, широкий диапазон рабочих давлений и температур, гибкие варианты материалов и ремонтопригодность делают их предпочтительным выбором в целлюлозно-бумажной, нефтехимической, энергетической, химической и металлургической отраслях.

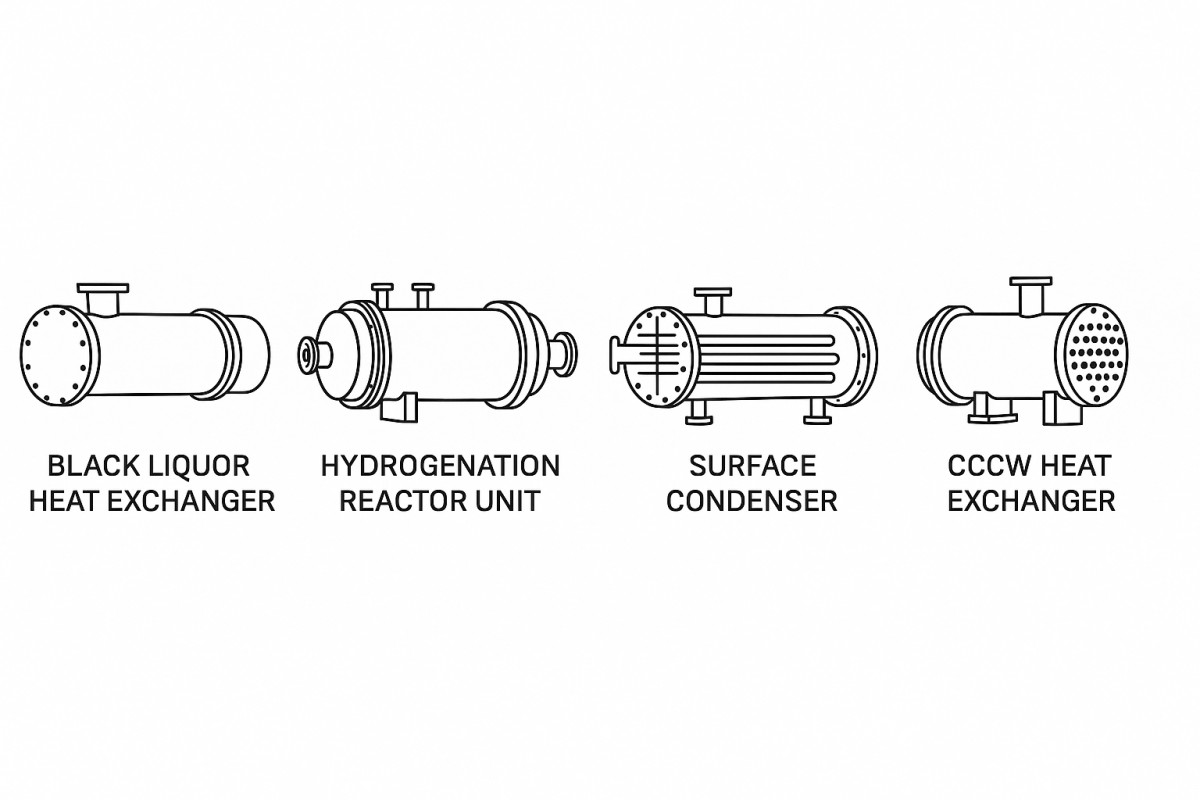

Компания Shandong BOOYO Heavy Industry (BOOYO) недавно опубликовала серию подробных статей, посвященных различному оборудованию, такому как теплообменники черного щелока, блоки гидрирования, поверхностные конденсаторы, подогреватели питательной воды, теплообменники жидкого аммиака, нагреватели/охладители масла и теплообменники замкнутого цикла охлаждения (CCCW). Хотя области применения различаются, эти примеры последовательно демонстрируют адаптивность и надежность кожухотрубной конструкции. В данной статье представлен структурированный обзор на основе этих публикаций.

I. Общие преимущества кожухотрубных теплообменников

1. Проверенная конструкция – пучки труб внутри кожуха с возможностью масштабирования площади теплообмена до тысяч квадратных метров.

2. Широкий рабочий диапазон – подходит для криогенных условий (жидкий аммиак ниже –30 °C) до процессов с экстремально высоким давлением и температурой (гидрирующие реакторы свыше 20 МПа).

3. Гибкость материалов – доступны из углеродистой стали, нержавеющей стали, дуплексных сплавов, титана, медно-никелевых сплавов и других специальных материалов.

4. Варианты обслуживания – конструкции с фиксированной трубной решеткой, плавающей головкой и U-образными трубами обеспечивают соответствие различным требованиям к загрязнению, очистке и тепловому расширению.

II. Отраслевые применения

1. Целлюлозно-бумажная промышленность: Теплообменник черного щелока

• Применение: Теплообменники черного щелока утилизируют отработанное тепло побочных продуктов варки целлюлозы.

• Особенности конструкции:

  • Плавающая головка или съемные пучки труб для облегчения очистки;

  • Материалы, устойчивые к щелочным и коррозионным остаткам;

  • Расположение труб, минимизирующее загрязнение и поддерживающее высокую тепловую эффективность.

• Преимущество: Экономия энергии, снижение расхода пара и соответствие целям устойчивого развития.

2. Нефтехимия: Блоки гидрирования

• Применение: Гидрирующие реакторы работают в условиях экстремально высокого давления и температуры.

• Особенности конструкции:

  • Толстостенные трубные решетки и трубы из высокопрочных сплавов;

  • U-образные трубы или конструкции с компенсаторами для поглощения термических напряжений;

  • 100% контроль сварки (RT/UT/PT) для обеспечения целостности.

• Преимущество: Надежный контроль температуры процесса, поддержание эффективности катализатора и стабильности реакции.

3. Энергетика: Поверхностные конденсаторы и подогреватели питательной воды

• Применения:

  • Поверхностные конденсаторы – крупные кожухотрубные теплообменники, конденсирующие отработанный пар турбины, поддерживающие вакуум и рециркулирующие воду.

  • Подогреватели питательной воды высокого и низкого давления – конструкции пучков труб, предварительно нагревающие питательную воду котла с использованием отбираемого пара.

• Особенности конструкции:

  • Титановые или медно-никелевые трубы для устойчивости к коррозии охлаждающей воды;

  • Многопроходные компоновки и оптимизированные расстояния между перегородками для повышения эффективности теплопередачи.

• Преимущество: Повышение тепловой эффективности станции, снижение расхода топлива и улучшение надежности системы.

4. Химическая промышленность и холодильные системы: Теплообменники жидкого аммиака

• Применение: Теплообменники жидкого аммиака в холодильных и химических системах.

• Особенности конструкции:

  • Двойные трубные решетки для предотвращения перекрестного загрязнения;

  • Материалы с высокой ударной вязкостью при низких температурах;

  • Обязательные испытания на герметичность гелием.

• Преимущество: Обеспечение безопасности процессов при работе с токсичными и криогенными средами.

5. Промышленные системы: Нагреватели и охладители масла

• Применение: Нагреватели и охладители масла используются в системах смазки, гидравлики и высокотемпературных процессах.

• Особенности конструкции:

  • Внутренние оребренные или гофрированные трубы для улучшенной теплопередачи;

  • Антиэрозионные перегородки для защиты от высокоскоростных потоков масла;

  • Усиленные опоры для предотвращения вибрации.

• Преимущество: Долгосрочная стабильность работы и увеличенный срок службы оборудования.

6. Крупные объекты: Теплообменники CCCW

• Применение: Кожухотрубные теплообменники замкнутого цикла охлаждения (CCCW) применяются в энергетике, металлургии и химической промышленности.

• Особенности конструкции:

  • Доступ для механической очистки в контурах с высоким риском загрязнения;

  • Коррозионностойкие материалы труб, такие как нержавеющая сталь или медно-никелевые сплавы;

  • Дополнительные патрубки для вентиляции, дренажа и отбора проб.

• Преимущество: Стабильные, малообслуживаемые решения для охлаждения в непрерывных процессах.

III. Сравнительный анализ

• Общая черта: Все применения основаны на кожухотрубном принципе, демонстрируя его универсальность.

• Ключевые различия: Условия эксплуатации определяют выбор конструкции – плавающая головка для загрязненных жидкостей, U-образные трубы для высоких термических напряжений или двойные трубные решетки для токсичных и криогенных сред.

• Общее значение: Кожухотрубный теплообменник служит базовой технологией, адаптируемой для различных отраслей путем подбора материалов, геометрии и протоколов испытаний.

Заключение

От целлюлозно-бумажной промышленности до нефтехимии, от энергетики до холодильных и химических процессов, экспертиза BOOYO иллюстрирует, как кожухотрубные теплообменники решают разнообразные задачи, обеспечивая безопасность, эффективность и надежность. Эти примеры подтверждают, что кожухотрубная технология – это не просто отдельный продукт, а универсальная инженерная основа для множества отраслей.
