Замена трубок экономайзера котла: причины, проверка и решения

В угольных электростанциях, биомассных котлах и промышленных паровых котлах экономайзер играет критическую роль в повышении тепловой эффективности. Восстанавливая тепло из дымовых газов и передавая его питательной воде, экономайзеры помогают снизить расход топлива и улучшить общую производительность котла.

Однако из-за суровых условий эксплуатации, таких как высокие температуры, эрозия летучей золы и коррозионные дымовые газы, трубки экономайзера являются одними из наиболее подверженных отказам компонентов в системе котла.

Для компаний по эксплуатации и техническому обслуживанию и подрядчиков по ремонту замена трубок экономайзера является одной из наиболее распространенных задач капитального ремонта котла во время остановки на обслуживание.

В этой статье объясняются причины выхода трубок экономайзера из строя, методы проверки, процедуры замены и профилактические решения.

Причины выхода трубок экономайзера из строя

Трубки экономайзера работают в сложных условиях, постоянно подвергаясь воздействию горячих дымовых газов, частиц золы и химической коррозии. Со временем несколько механизмов могут привести к повреждению трубок.

1 Эрозия летучей золы

В угольных котлах дымовые газы содержат большое количество частиц золы. Эти частицы движутся с высокой скоростью и постоянно воздействуют на поверхность трубки.

Со временем это приводит к:

• Истончению стенок трубки

• Образованию канавок на поверхности трубок

• В конечном итоге к разрыву или утечке трубки

Повреждения от эрозии особенно серьезны в областях, где скорость газа высока или распределение потока неравномерно.

2 Низкотемпературная коррозия

Экономайзеры часто работают в диапазонах температур, где может происходить коррозия точки росы кислоты.

Когда дымовые газы содержат соединения серы, конденсация может образовывать серную кислоту, которая атакует поверхность трубки.

Типичные симптомы включают:

• Точечную коррозию

• Образование накипи на поверхности

• Быструю потерю толщины стенки

3 Термическое напряжение и усталость

Частые запуски и остановки котла создают циклы теплового расширения и сжатия.

Эти циклы могут вызывать:

• Трещины в сварных швах

• Деформацию трубок

• Усталость от напряжения

Старые экономайзеры особенно подвержены этой проблеме.

4 Повреждение от обдувочных устройств

Неправильно выровненные или слишком агрессивные обдувочные устройства также могут привести к износу трубок.

Струи высокого давления пара, используемые в обдувочных устройствах, могут вызывать эрозию поверхности трубок, если система не отрегулирована должным образом.

Признаки необходимости замены трубок экономайзера

Раннее обнаружение повреждений трубок критически важно для предотвращения неожиданных остановок котла.

Общие предупреждающие признаки включают:

Снижение эффективности котла

Поврежденный экономайзер снижает эффективность теплопередачи, вызывая:

• Увеличение расхода топлива

• Повышение температуры выхлопных газов

Повышение температуры дымовых газов

Рост температуры дымовой трубы часто указывает на снижение рекуперации тепла из-за поврежденных трубок.

Видимые утечки из трубок

Утечки из трубок могут вызывать:

• Утечку пара или воды в области экономайзера

• Белый пар в тракте дымовых газов

Истончение стенок трубок

Ультразвуковая проверка толщины может показать, что толщина трубок опустилась ниже допустимого предела.

Когда появляются эти симптомы, следует рассмотреть возможность замены трубок или замены пучка экономайзера.

Методы проверки трубок экономайзера

Регулярная проверка необходима для выявления проблем до того, как они приведут к серьезным отказам.

Визуальный осмотр

Во время остановки котла инженеры обычно проверяют:

• Деформацию трубок

• Коррозионные пятна

• Эрозионные канавки

Это позволяет быстро оценить состояние трубок.

Ультразвуковая проверка толщины (UT)

UT-проверка измеряет оставшуюся толщину стенки трубки.

Если толщина стенки опускается ниже проектных пределов, трубку необходимо заменить для обеспечения безопасной эксплуатации.

Вихретоковая проверка

Для более детального анализа вихретоковая проверка может обнаружить:

• Микротрещины

• Внутренние дефекты

• Ранние стадии коррозии

Этот метод широко используется во время капитальных ремонтов.

Процесс замены трубок экономайзера

Замена трубок экономайзера является распространенной задачей во время остановки котла на обслуживание.

Типичная процедура замены включает следующие шаги.

Шаг 1 Остановка и охлаждение котла

Котел должен быть полностью остановлен и охлажден перед началом обслуживания.

Необходимо строго соблюдать процедуры блокировки и безопасности.

Шаг 2 Определение поврежденных трубок

Команды по обслуживанию идентифицируют протекающие или сильно эродированные трубки с помощью:

• Визуального осмотра

• Проверки давления

• Методов неразрушающего контроля

Шаг 3 Удаление поврежденных трубок

Дефектные трубки удаляются путем:

• Вырезания поврежденного участка

• Удаления изношенных сегментов трубок

В некоторых случаях возможна замена отдельных трубок.

Однако в сильно поврежденных системах замена всего змеевика или пучка трубок экономайзера часто оказывается более эффективной.

Шаг 4 Установка новых трубок

Новые трубки устанавливаются и свариваются в соответствии со стандартами проектирования котла.

Общие конфигурации трубок включают:

• Гладкие трубки

• Змеевиковые трубки

• Трубки с ребрами

• Трубки с ребрами H-типа

Выбор материала важен для обеспечения устойчивости к эрозии и коррозии.

Шаг 5 Сварка и проверка давления

После установки сварные швы проверяются, и система проходит проверку давления для подтверждения целостности.

Только после прохождения всех проверок котел может быть возвращен в эксплуатацию.

Варианты конструкции трубок экономайзера

Современные экономайзеры могут использовать различные конструкции трубок в зависимости от условий эксплуатации.

Экономайзеры с гладкими трубками

Традиционные конструкции с гладкими трубками просты и широко используются в старых котлах.

Однако они более подвержены эрозии в средах с большим содержанием золы.

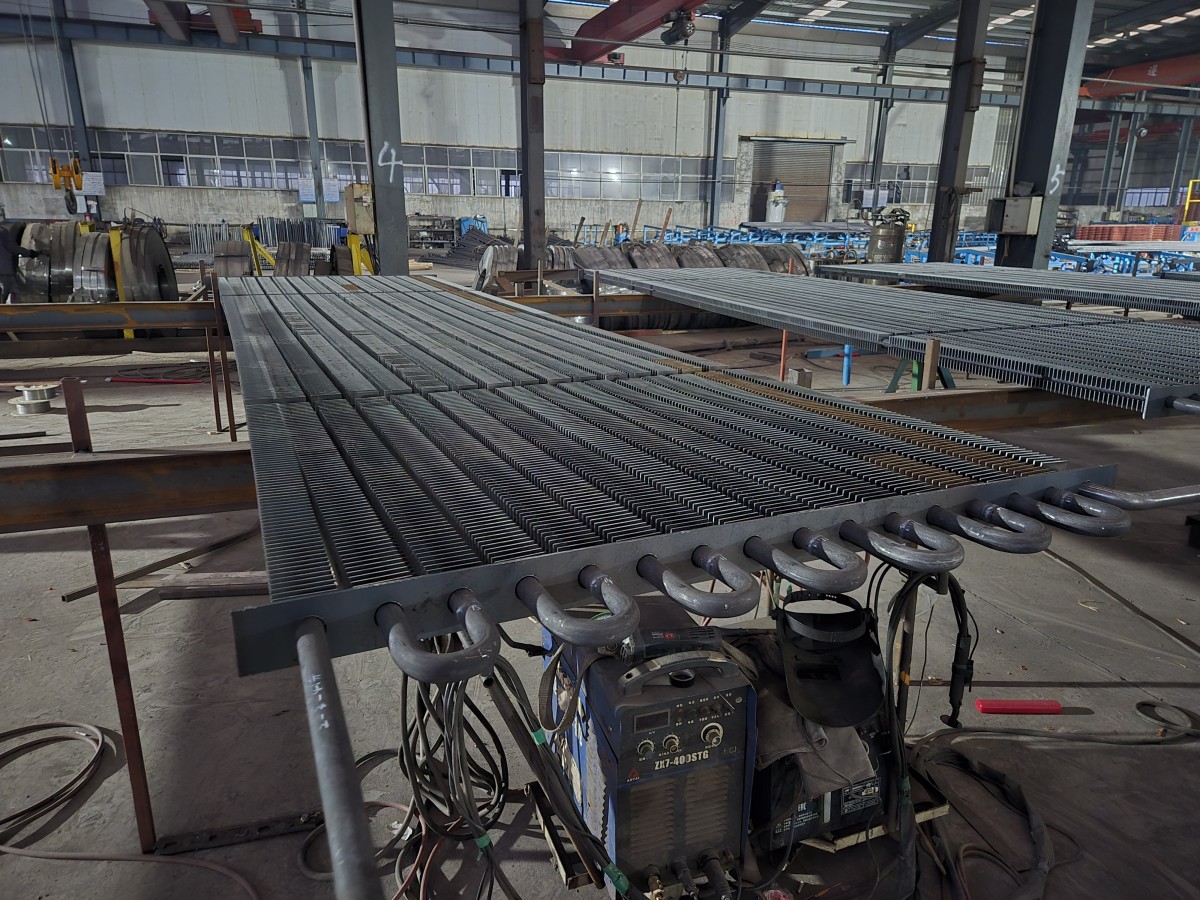

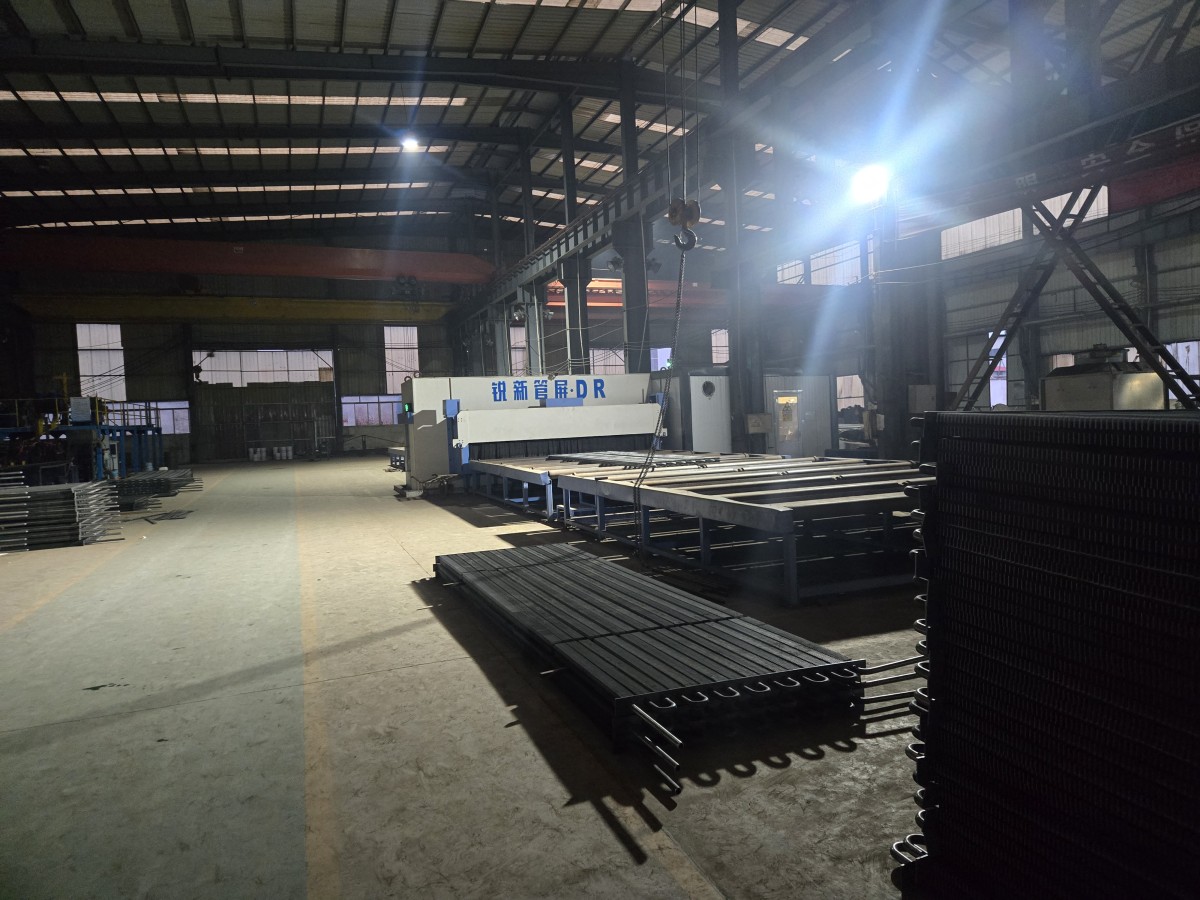

Экономайзеры со змеевиковыми трубками

Экономайзеры со змеевиковыми трубками улучшают теплопередачу за счет увеличения площади поверхности трубок и оптимизации путей газового потока.

Они широко используются в:

• Котлах электростанций

• Котлах утилизации тепла

• Промышленных паровых котлах

Экономайзеры с трубками с ребрами

Трубки с ребрами повышают эффективность теплопередачи при уменьшении требуемого монтажного пространства.

Две распространенные конструкции включают:

• Спиральные трубки с ребрами

• Трубки с ребрами H-типа

Эти конструкции особенно подходят для высокоэффективных котлов.

Как предотвратить будущие отказы экономайзера

Хотя замена трубок восстанавливает работу котла, предотвращение будущих отказов не менее важно.

Эффективные профилактические меры включают:

Оптимизация распределения газового потока

Равномерный газовый поток снижает локальную эрозию и продлевает срок службы трубок.

Использование износостойких материалов

Материалы более высокого качества или более толстые стенки трубок повышают устойчивость к эрозии и коррозии.

Установка защитных экранов

В зонах высокой эрозии защитные экраны или износостойкие пластины могут значительно продлить срок службы трубок.

Регулярная проверка и обслуживание

Плановые проверки помогают обнаружить повреждения на ранних стадиях до того, как они приведут к серьезным отказам.

Заключение

Отказ трубок экономайзера является распространенной проблемой в промышленных котлах, особенно в угольных и биомассных системах. Понимание причин, методов проверки и процедур замены необходимо для надежной работы котла.

Для многих предприятий замена поврежденных трубок или установка новых пучков трубок экономайзера во время планового обслуживания может значительно повысить эффективность и продлить срок службы оборудования.

Современные конструкции, такие как змеевиковые трубки и экономайзеры с трубками с ребрами, обеспечивают улучшенную производительность теплопередачи и большую долговечность в суровых условиях эксплуатации.
