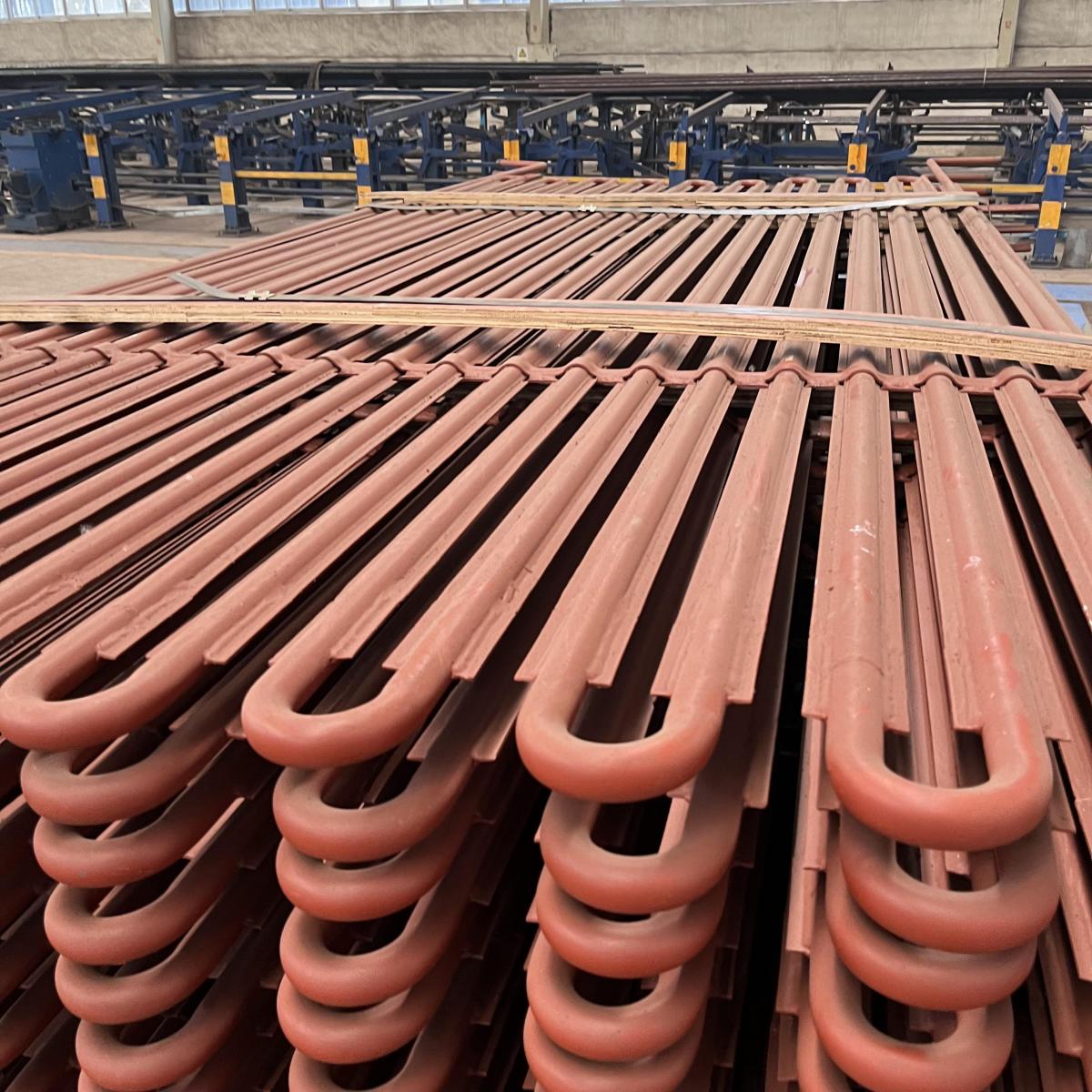

Что такое экономайзерный змеевик?

Экономайзерный змеевик — это теплообменный компонент, широко используемый в котлах и промышленных системах отопления. Он предназначен для утилизации остаточного тепла из дымовых или выхлопных газов и передачи этого тепла питательной воде котла или другим технологическим жидкостям. Используя отработанное тепло, которое в противном случае было бы потеряно, экономайзерный змеевик значительно повышает общую тепловую эффективность и снижает расход топлива.

Экономайзерные змеевики обычно устанавливаются в нижней части котлов, где температура дымовых газов все еще достаточно высока для эффективного восстановления тепла.

Принцип работы экономайзерного змеевика

Принцип работы экономайзерного змеевика прост:

• Горячий дымовой газ проходит по внешней поверхности змеевика

• Более холодная питательная вода течет внутри трубок змеевика

• Тепло передается от дымового газа к питательной воде

• Предварительно нагретая вода поступает в котел, уменьшая энергию, необходимую для генерации пара

Этот процесс снижает температуру дымовых газов, повышает использование тепла и минимизирует тепловые потери.

Ключевые преимущества использования экономайзерного змеевика

1. Повышение эффективности котла

Предварительный нагрев питательной воды котла снижает количество топлива, необходимое для достижения рабочей температуры, что напрямую повышает эффективность котла.

2. Снижение расхода топлива

Уменьшение потребности в топливе приводит к экономии затрат, особенно в крупных промышленных котлах, работающих непрерывно.

3. Снижение выбросов

Улучшенная эффективность сгорания приводит к снижению выбросов CO₂ и NOx, помогая предприятиям соответствовать экологическим нормам.

4. Увеличение срока службы котла

Стабильные рабочие температуры и уменьшенный тепловой удар помогают продлить срок службы котла и труб.

Типичные области применения экономайзерных змеевиков

Экономайзерные змеевики широко используются в различных отраслях, включая:

• Электростанции

• Циркулирующие кипящие слои (CFB) и котлы с пылеугольным топливом

• Системы утилизации отработанного тепла

• Нефтегазовые перерабатывающие предприятия

• Химические и нефтехимические заводы

• Цементная и сталелитейная промышленность

Они особенно ценны в высокотемпературных условиях непрерывной работы.

Материалы и конструкция экономайзерного змеевика

Выбор материала для экономайзерного змеевика зависит от рабочей температуры, давления и состава дымовых газов. Распространенные материалы включают:

• Углеродистую сталь для стандартных применений

• Низколегированную сталь для повышенной термостойкости

• Нержавеющую сталь для коррозионных сред

Конструктивные соображения обычно включают диаметр труб, толщину стенок, расположение змеевика и доступность для очистки от сажи, чтобы обеспечить надежную долгосрочную работу.

Экономайзерный змеевик по сравнению с другим оборудованием для утилизации тепла

По сравнению с воздухоподогревателями или конденсаторами, экономайзерный змеевик специально предназначен для утилизации тепла питательной воды, что делает его одним из наиболее эффективных и экономичных способов повышения КПД котла. Он часто используется в сочетании с другими устройствами утилизации тепла для максимального повышения общей производительности системы.

Заключение

Экономайзерный змеевик является важным компонентом для повышения энергоэффективности современных котельных систем. Утилизируя отработанное тепло и снижая расход топлива, он обеспечивает очевидные экономические и экологические преимущества. Для отраслей, стремящихся оптимизировать работу котлов, снизить эксплуатационные расходы и соответствовать стандартам выбросов, установка хорошо спроектированного экономайзерного змеевика является проверенным и эффективным решением.
