Конструкция, принцип работы, области применения и рекомендации по выбору

1. Что такое кожухотрубный теплообменник с компенсатором?

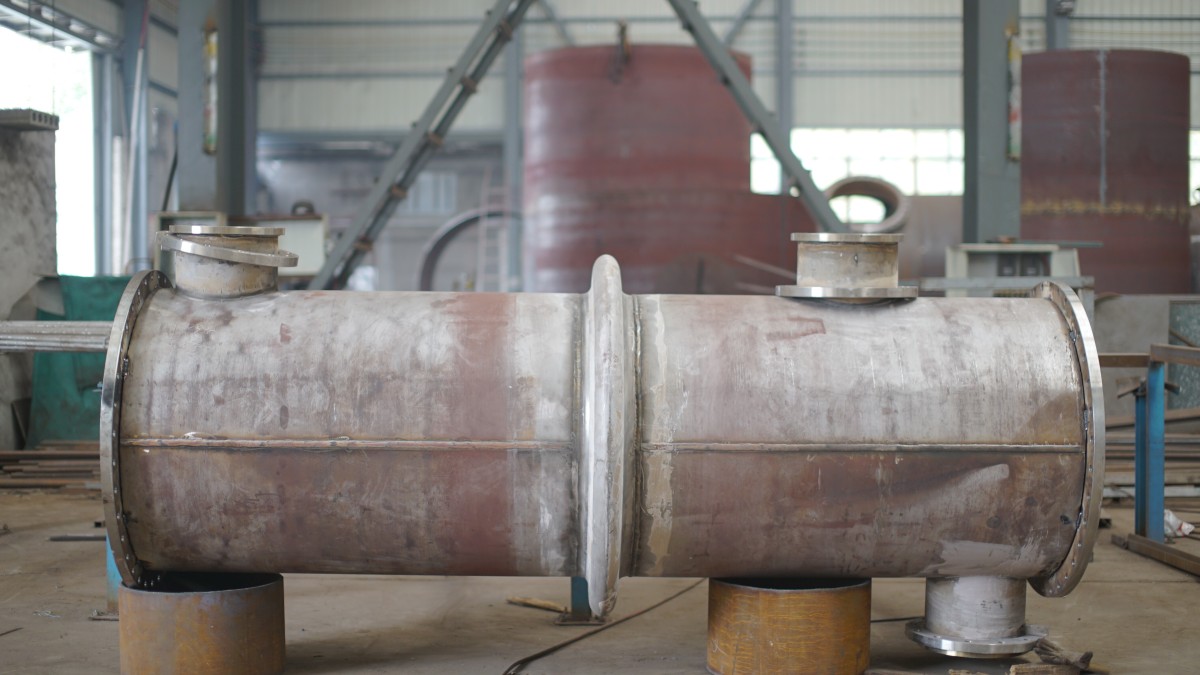

Кожухотрубный теплообменник с компенсатором — это модифицированная версия традиционного кожухотрубного теплообменника, в котором на стороне кожуха установлен металлический компенсатор (сильфон) для компенсации разницы осевого теплового расширения между кожухом и трубным пучком.

В традиционных теплообменниках с жестко закрепленными трубными решетками кожух и трубы жестко связаны. При значительной разнице температур между средами на стороне кожуха и труб возникает несоответствие теплового расширения, что может привести к высоким термическим напряжениям. Компенсатор позволяет контролируемое осевое перемещение кожуха, эффективно снижая термические напряжения и повышая долговременную надежность в сложных рабочих условиях.

Проще говоря:

Когда кожух и трубный пучок расширяются на разную величину, компенсатор поглощает эту разницу.

2. Зачем кожухотрубному теплообменнику нужна тепловая компенсация?

В процессе работы кожухотрубные теплообменники обычно подвергаются двум основным источникам термических напряжений.

2.1 Тепловое расширение из-за разницы температур

• Высокая температура на стороне кожуха и относительно низкая температура на стороне труб (или наоборот)

• Разные коэффициенты теплового расширения кожуха и трубного пучка

• В жестких конструкциях, таких как теплообменники с фиксированными трубными решетками, термические напряжения обычно концентрируются в:

  • Сварном соединении кожуха и трубной решетки

  • Соединениях труб с трубной решеткой (развальцованных или сварных)

  • Переходной зоне между обечайкой и днищем

2.2 Термическая усталость из-за циклических температурных изменений

• Частые пуски и остановки

• Значительные колебания рабочей температуры

• Повторяющиеся термические нагрузки, приводящие со временем к усталостному растрескиванию

Чем жестче и чаще температурные циклы, тем важнее тепловая компенсация.

3. Основные компоненты кожухотрубного теплообменника с компенсатором

Типичный кожухотрубный теплообменник с компенсатором состоит из следующих компонентов:

• Кожух — граница давления на стороне кожуха

• Трубный пучок — теплообменные трубы, перегородки, стяжные шпильки и дистанционные элементы

• Трубная решетка — разделяет потоки на стороне кожуха и труб, фиксирует концы труб

• Крышка / распределительная камера — распределяет поток на стороне труб и обеспечивает доступ для осмотра

• Компенсатор — обычно металлический сильфон, установленный на кожухе

• Опоры-седла — обычно используются для горизонтального монтажа

Компенсатор обычно располагается:

• В средней части кожуха рядом с зоной высокой температуры, или

• Ближе к фиксированной трубной решетке для эффективного поглощения осевого перемещения

4. Как работает компенсатор (ключевой механизм)

С инженерной точки зрения функцию компенсатора можно свести к трем ключевым моментам:

1. Поглощение осевого перемещения
   Компенсирует разницу теплового расширения между кожухом и трубным пучком.

2. Снижение напряжений в критических зонах
   Минимизирует концентрацию напряжений в месте соединения кожуха с трубной решеткой.

3. Повышение надежности при термических циклах
   Снижает риск термического усталостного растрескивания и утечек при повторяющихся пусках и остановках.

5. Типичные условия эксплуатации и области применения

Кожухотрубный теплообменник с компенсатором особенно подходит для следующих условий.

5.1 Большая разница температур

• Значительная разница температур между сторонами кожуха и труб

• Частые колебания температуры и термические циклы

5.2 Умеренное давление при жестких термических условиях

• Давление на стороне кожуха обычно низкое или среднее

• Термические напряжения и ресурс усталости являются основными критериями проектирования

5.3 Когда конструкции с плавающей головкой или U-образными трубами нежелательны

• Теплообменники с плавающей головкой допускают тепловое расширение, но имеют более высокую стоимость, большие габариты и сложную конструкцию

• U-образные теплообменники допускают расширение, но имеют ограничения по очистке и распределению напряжений

• Конструкции с компенсатором обеспечивают экономически эффективный компромисс между термической гибкостью и простотой конструкции

6. Преимущества и ограничения

Преимущества

• Относительно простая конструкция по сравнению с теплообменниками с плавающей головкой

• Экономически эффективное решение для компенсации теплового расширения

• Четкий механизм компенсации осевого термического перемещения

• Хорошо подходит для работы в условиях термических циклов, снижая вероятность отказов, связанных с усталостью

Ограничения и особенности

• Компенсатор является относительно уязвимым компонентом, подверженным усталости, коррозии и эрозии

• Не рекомендуется для высокоагрессивных или сильноабразивных сред на стороне кожуха, если не используются специальные материалы или защитные покрытия

• Чувствителен к качеству монтажа и внешним нагрузкам от трубопроводов

• Срок службы компенсатора должен оцениваться на основе перемещений, давления, температуры и количества циклов

Применим общий инженерный принцип:

Компенсатор может компенсировать тепловое расширение, но не может заменить надлежащий контроль напряжений в трубопроводах.

7. Ключевые аспекты проектирования и изготовления

При проектировании и изготовлении кожухотрубного теплообменника с компенсатором критически важны следующие аспекты:

• Расчет термических перемещений на основе разницы температур, длины оборудования и коэффициентов теплового расширения материалов

• Выбор типа компенсатора (однослойный, многослойный, с защитным покрытием, с ограничительными стержнями)

• Анализ давления и устойчивости, включая влияние на кожух и опоры

• Оценка ресурса усталости, особенно для условий частых пусков и остановок

• Совместимость материалов с рабочей температурой, коррозионной активностью, хлоридами и сернистыми соединениями

• Качество сварки и требования к неразрушающему контролю, такие как RT, UT и PT в соответствии с применимыми стандартами

• Монтаж и контроль напряжений в трубопроводах, включая направляющие, анкеры и гибкие соединения при необходимости

8. Сравнение выбора: компенсатор vs. плавающая головка vs. U-образные трубы

• Большая разница температур + необходимость частого извлечения трубного пучка → Плавающая головка

• Большая разница температур + допустимость U-образных труб + управляемые требования к очистке → U-образные трубы

• Умеренное давление + большая разница температур + компактная конструкция + требование экономической эффективности → Кожухотрубный теплообменник с компенсатором

9. Заключение

Кожухотрубный теплообменник с компенсатором широко применяется в промышленных системах теплопередачи как решение для термической компенсации. Благодаря установке металлического компенсатора на кожухе он эффективно поглощает осевое тепловое расширение, вызванное разницей температур, значительно снижая термические напряжения и риск усталости.

При правильном проектировании с подходящими материалами, оценкой усталости и контролем внешних нагрузок от трубопроводов этот тип теплообменника обеспечивает отличный баланс между надежностью, стоимостью и эффективностью изготовления, что делает его предпочтительным вариантом для многих применений, связанных с термическими циклами и большими температурными градиентами.
