Подробное техническое описание

1. Обзор теплообменников с плавающей головкой

Теплообменник с плавающей головкой — это классическая конфигурация кожухотрубных теплообменников, широко используемая в условиях работы с высокими рабочими температурами, большими перепадами температур, интенсивными тепловыми циклами или частыми требованиями к техническому обслуживанию. Типичные области применения включают нефтехимическую, углехимическую, коксохимическую, металлургическую, энергетическую и тонкую химическую промышленность.

Отличительная конструктивная особенность этой конструкции заключается в следующем:

Одна трубная решетка жестко закреплена на кожухе, а другая может свободно перемещаться в осевом направлении, что позволяет трубному пучку расширяться и сжиматься независимо от кожуха.

Эта функция полностью реализуется через сборку плавающей головки, которая играет ключевую роль в управлении термическими напряжениями и долгосрочной надежности работы.

2. Техническое назначение плавающей головки

В процессе эксплуатации жидкости в трубном и межтрубном пространстве обычно работают при разных температурах. В результате трубный пучок и кожух испытывают неравномерное тепловое расширение. Если оба конца трубного пучка жестко зафиксированы, могут возникнуть чрезмерные термические напряжения, что потенциально приведет к:

• Утечки в соединениях труб с трубной решеткой

• Разрыву или деформации труб

• Необратимому повреждению трубных решеток или кожуха

Плавающая головка предназначена для:

1. Поглощения осевого теплового расширения трубного пучка

2. Устранения или значительного снижения термических напряжений

3. Обеспечения полного извлечения трубного пучка для осмотра и очистки

3. Внутренние компоненты плавающей головки

(Снаружи внутрь)

Плавающая головка — это не единый компонент, а многослойная механическая сборка, где каждая часть выполняет определенную структурную и функциональную роль.

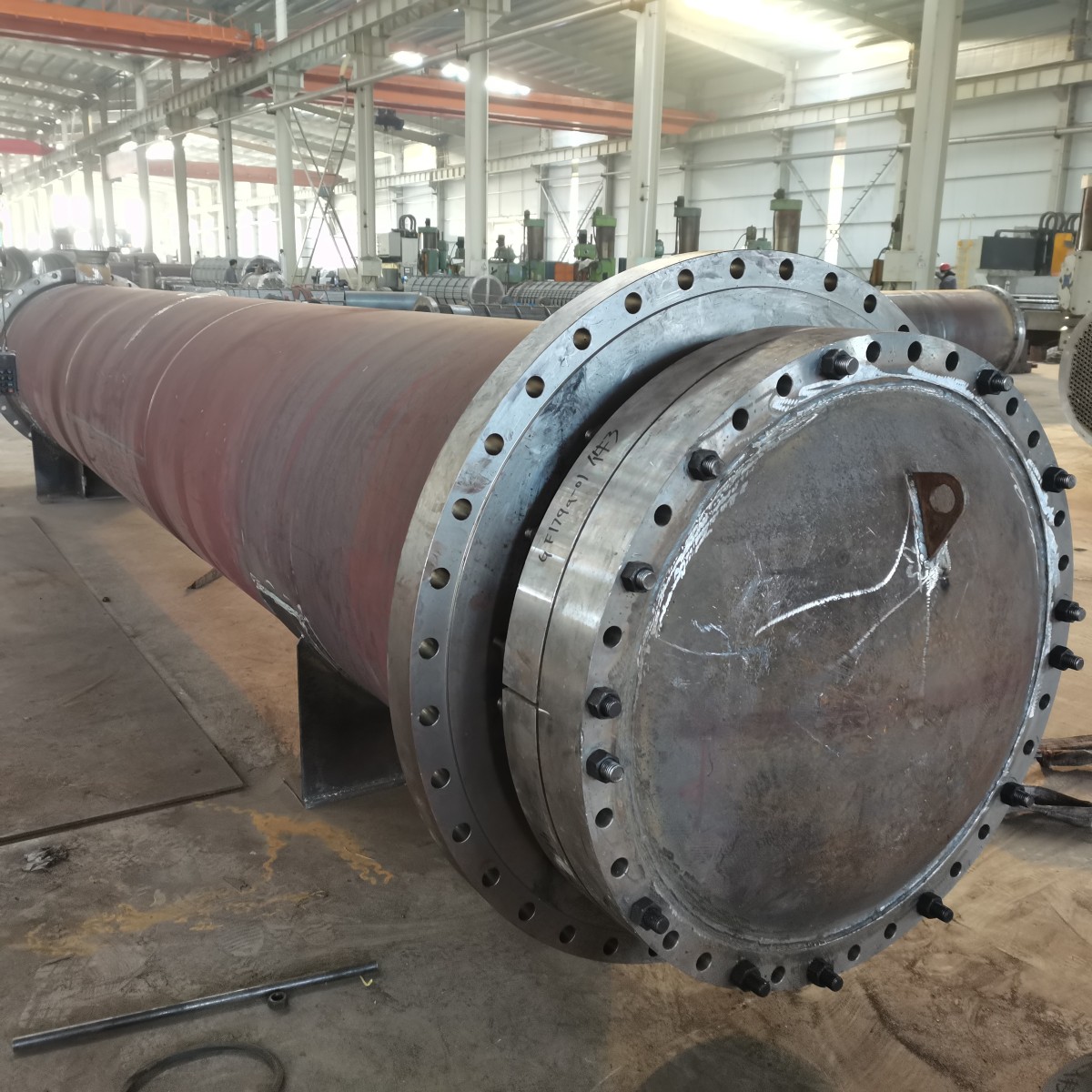

3.1 Крышка плавающей головки (канальная крышка)

Крышка плавающей головки — это самый внешний герметизирующий компонент на плавающем конце. Обычно она изготавливается из цельной пластины или эллиптического днища и предназначена для выдерживания полного расчетного давления в трубном пространстве.

Ее основные функции включают:

• Герметизацию жидкости в трубном пространстве

• Обеспечение механической защиты внутренних компонентов

• Возможность снятия для обслуживания и извлечения трубного пучка

Крышка плавающей головки крепится болтами к внутреннему фланцу плавающей головки, а между сопрягаемыми поверхностями устанавливается прокладка для обеспечения плотного уплотнения.

3.2 Фланец плавающей головки (опорный фланец)

Расположенный непосредственно внутри крышки плавающей головки, фланец плавающей головки обеспечивает структурный интерфейс между крышкой и сборкой плавающей трубной решетки.

Его технические функции включают:

• Поддержку болтовых соединений

• Равномерное распределение предварительной нагрузки болтов

• Поддержание сжатия прокладки при изменениях давления и температуры

Толщина, размер и количество болтов определяются на основе давления и температуры в трубном пространстве, а также применимых норм проектирования, таких как ASME Section VIII и TEMA.

3.3 Плавающая трубная решетка

Плавающая трубная решетка — это основной компонент плавающей головки и наиболее критичный элемент во всем теплообменнике.

Ключевые характеристики включают:

• Отсутствие жесткого соединения с кожухом

• Свободное осевое перемещение вместе с трубным пучком

• Якорную точку для всех теплообменных труб

Все трубы развальцованы и/или приварены к плавающей трубной решетке, образуя полный трубный пучок.
Для облегчения сборки и обслуживания плавающая трубная решетка часто проектируется как раздельная или сегментированная конструкция, особенно для теплообменников большого диаметра.

3.4 Сборка конца трубного пучка

На внутренней стороне плавающей трубной решетки находится сам трубный пучок. В процессе эксплуатации весь трубный пучок может расширяться или сжиматься в осевом направлении относительно кожуха.

Для целей обслуживания плавающая головка может быть разобрана, что позволяет полностью извлечь трубный пучок из кожуха — одно из наиболее значимых эксплуатационных преимуществ теплообменников с плавающей головкой.

4. Как плавающая головка обеспечивает расширение без утечек

С технической точки зрения, конструкция плавающей головки решает две казалось бы противоречивые задачи:

• Обеспечение осевого перемещения трубного пучка

• Гарантирование надежной герметизации жидкости в трубном пространстве

Это достигается за счет тщательно продуманной структурной логики:

• Осевое перемещение происходит между плавающей трубной решеткой и кожухом

• Все уплотнительные поверхности статичны, а не скользящие

• Прокладки расположены между крышкой плавающей головки и фланцем, которые не испытывают относительного перемещения

В результате теплообменник с плавающей головкой избегает динамических уплотнений и сохраняет высокую надежность герметизации на протяжении всего срока службы.

5. Типичные области применения теплообменников с плавающей головкой

Конструкции с плавающей головкой обычно предпочтительны в условиях, связанных с:

• Большими перепадами температур между жидкостями в трубном и межтрубном пространстве

• Высокими рабочими температурами

• Загрязняющими или образующими накипь средами, требующими механической очистки

• Длительной непрерывной эксплуатацией со строгими требованиями к надежности

Компромисс заключается в:

• Более сложной механической конструкции

• Более высоких затратах на изготовление и сборку по сравнению с конструкциями с жесткой трубной решеткой или U-образными трубами

Поэтому выбор теплообменника с плавающей головкой должен основываться на комплексной оценке термических напряжений, требований к обслуживанию, соображений безопасности и стоимости жизненного цикла.

6. Заключение

Плавающая головка — это не просто съемная торцевая крышка. Она представляет собой зрелое техническое решение, объединяющее управление термическими напряжениями, технологии герметизации, механическое проектирование и практичность обслуживания.

Для высокотемпературных условий и условий с большими тепловыми перепадами теплообменник с плавающей головкой остается одной из самых надежных и проверенных конфигураций в конструкции кожухотрубных теплообменников.
