1. Что такое башня для обработки газа?

Башня для обработки газа — это ключевое оборудование, используемое в химической, энергетической и экологической отраслях для процессов очистки, абсорбции, разделения и реакций газов. Её основная функция — удаление вредных компонентов из газовых потоков или извлечение ценных веществ посредством газо-жидкостного или газо-твёрдого контакта.

Башни для обработки газа широко применяются в:

• Системах очистки газа в коксохимической промышленности
• Обработке кислых газов в нефтехимии (удаление H₂S, CO₂)
• Очистке промышленных выбросов и контроле загрязнения воздуха
• Системах обессеривания дымовых газов в энергетике

2. Основные типы башен для обработки газа

2.1 Насадочные башни

Насадочные башни используют внутренние насадки для увеличения площади контакта между газовой и жидкой фазами, повышая эффективность массопередачи. Они часто применяются в процессах абсорбции, таких как обессеривание и удаление аммиака.

Ключевые характеристики:

• Высокая эффективность массопередачи
• Низкое падение давления
• Стабильная работа

2.2 Тарельчатые башни

Тарельчатые башни используют несколько тарелок для ступенчатого газо-жидкостного контакта. Они обычно применяются в процессах, требующих точного разделения, таких как дистилляция и некоторые системы абсорбции.

2.3 Скрубберы

Скрубберы используют системы распыления для введения капель жидкости, взаимодействующих с газовыми потоками, удаляя частицы и растворимые загрязнители. Они широко применяются в экологических системах.

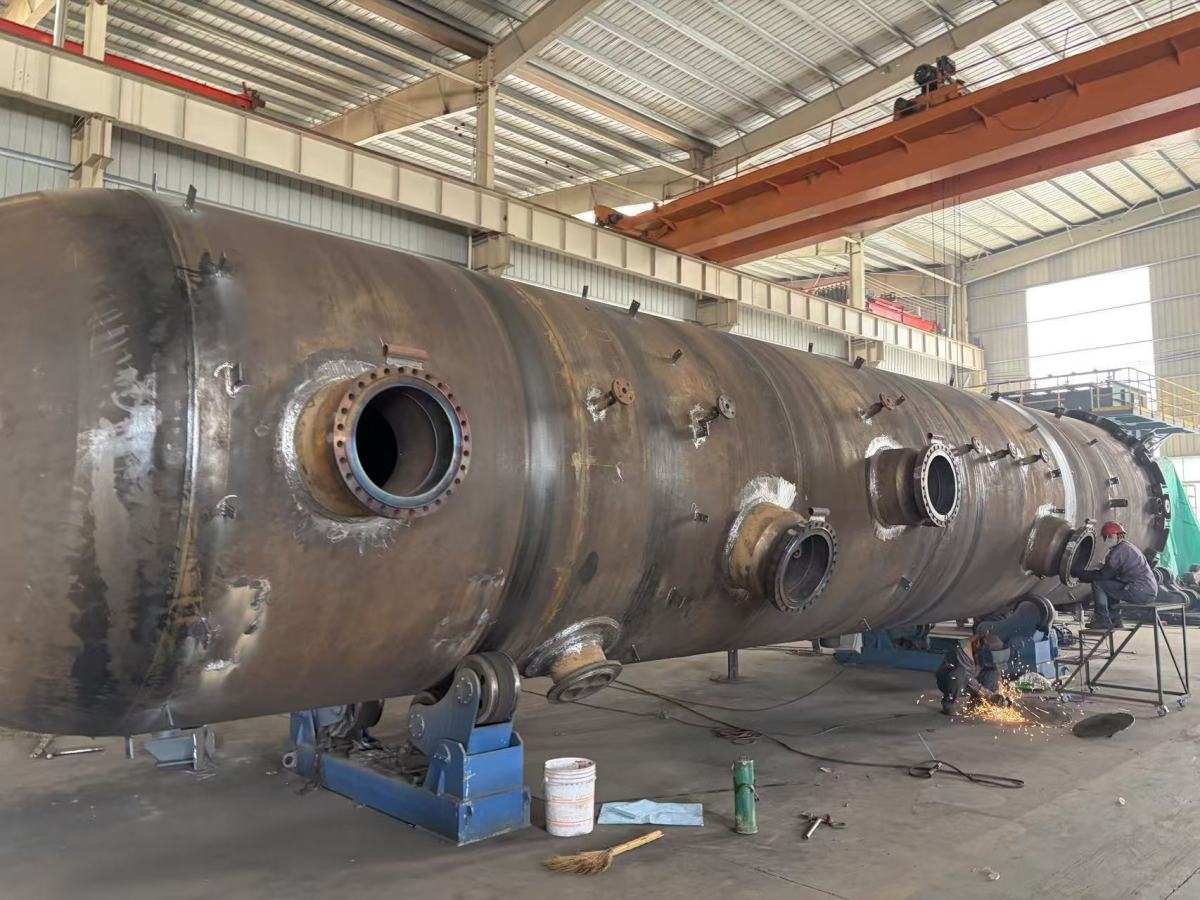

2.4 Горизонтальные аппараты для обработки газа

Горизонтальные аппараты предназначены для больших расходов газа и оснащены несколькими патрубками для входа/выхода газа, впрыска жидкости и дренажа. Внутренние компоненты могут включать каплеуловители, перегородки и системы распыления.

Преимущества:

• Компактная конструкция
• Меньшее падение давления
• Подходит для обработки больших объёмов газа

3. Принципы работы

Башни для обработки газа работают на основе механизмов массопередачи и фазового разделения, включая:

3.1 Абсорбция

Целевые компоненты газа поглощаются жидкой средой. Например:

• Сероводород, поглощаемый щелочными растворами
• Диоксид углерода, поглощаемый аминовыми растворами

3.2 Очистка

Капли жидкости улавливают твёрдые частицы и растворяют газообразные загрязнители при прямом контакте с газовым потоком.

3.3 Разделение

После газо-жидкостного взаимодействия внутренние устройства, такие как каплеуловители или перегородки, отделяют унесённые капли жидкости от газовой фазы, обеспечивая чистый выход газа.

4. Ключевые аспекты проектирования

4.1 Расположение патрубков

Правильное расположение нескольких патрубков критически важно для обеспечения равномерного распределения потока и предотвращения застойных зон или короткого замыкания внутри аппарата.

4.2 Усиление отверстий

Отверстия в корпусе для патрубков снижают прочность конструкции и должны быть усилены в соответствии со стандартами проектирования сосудов под давлением для сохранения механической целостности.

4.3 Выбор материала

Выбор материала зависит от условий эксплуатации, таких как температура, давление и коррозионная среда. Распространённые материалы:

• Углеродистая сталь для стандартных применений
• Нержавеющая сталь (304, 316L, 904L) для коррозионных сред
• Легированные стали для высокотемпературных условий

4.4 Сварка и термообработка

Толстостенные сосуды требуют контролируемых процедур сварки и, при необходимости, термообработки после сварки (PWHT) для снижения остаточных напряжений и повышения надёжности конструкции.

4.5 Защита от коррозии

Для увеличения срока службы могут применяться методы защиты от коррозии:

• Резиновая футеровка
• Биметаллические материалы
• Защитные покрытия

5. Процесс изготовления

Типичный процесс изготовления башен для обработки газа включает:

1. Резка и гибка листов
2. Сварка корпуса (продольные и кольцевые швы)
3. Вырезка и установка патрубков
4. Неразрушающий контроль (RT, UT, MT, PT)
5. Термообработка после сварки (при необходимости)
6. Гидроиспытания
7. Обработка поверхности и нанесение покрытий

6. Типичные области применения

6.1 Коксохимическая промышленность

Используются в системах очистки газа, включая первичное охлаждение, промывку и обессеривание газа.

6.2 Нефтехимическая промышленность

Применяются в системах удаления кислых газов и процессах переработки, связанных с сернистыми соединениями и диоксидом углерода.

6.3 Охрана окружающей среды

Широко используются в очистке промышленных выбросов, включая обессеривание дымовых газов (FGD) и системы удаления ЛОС.

6.4 Энергетический сектор

Используются на электростанциях и в системах улавливания углерода для улучшения контроля выбросов и рекуперации ресурсов.

7. Заключение

Башни для обработки газа являются важными компонентами промышленных систем очистки газа. Качество их проектирования и изготовления напрямую влияет на эффективность работы, безопасность и долговременную надёжность. В условиях ужесточающихся экологических норм спрос на высокоэффективное, энергосберегающее и коррозионностойкое оборудование для обработки газа продолжает расти, делая эти системы незаменимыми в современных промышленных применениях.
