Сосуд под давлением — это не стандартная товарная покупка. Если диаметр обечайки превышает примерно 3 метра, а масса — 40 тонн, его уже нельзя собрать на месте из отдельных частей: его необходимо вальцевать, сваривать, подвергать термообработке, испытывать и транспортировать как единый блок. Грузоподъёмность мостового крана в цехе изготовителя, размеры печи и дорожный габарит становятся столь же определяющими факторами, как и цена.

В этой статье рассматривается, что на самом деле входит в изготовление крупногабаритного сосуда, что означают различные сертификаты на практике и какие вопросы позволяют отличить компетентного изготовителя от брокера с хорошо оформленной брошюрой.

Категории оборудования

• Кожухотрубчатые теплообменники — основное оборудование нефтеперерабатывающих, нефтехимических и энергетических предприятий
• Сепараторы, каплеуловители, буферные сосуды — ключевые элементы технологических линий переработки нефти и газа
• Реакторы и колонны — оборудование для химического синтеза и процессов дистилляции
• Поверхности нагрева HRSG, паровые барабаны, экономайзеры, пароперегреватели — оборудование для утилизации бросового тепла и производства электроэнергии

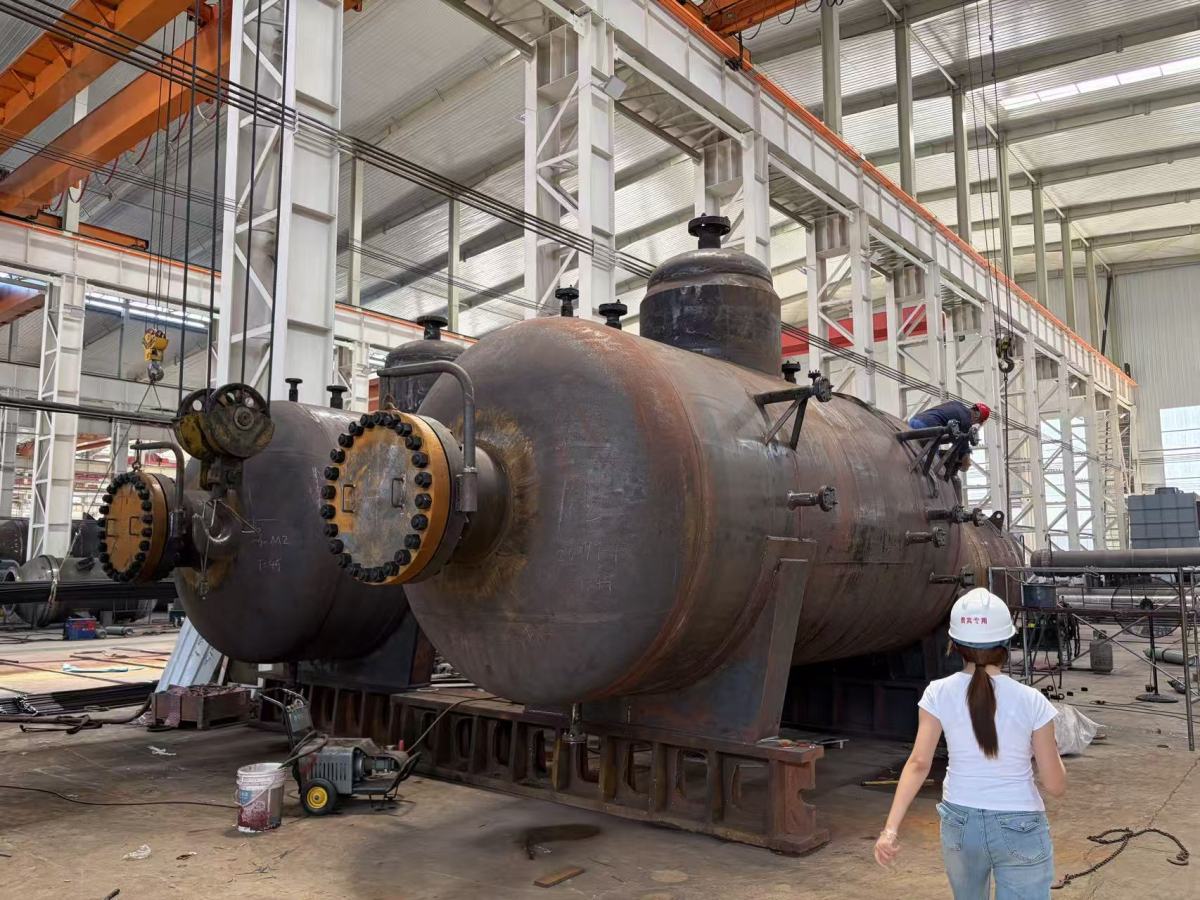

Как на самом деле изготавливается крупногабаритный сосуд

Приёмка и проверка материалов. Каждая плита, поковка и труба, работающие под давлением, поступают с сертификатом заводских испытаний. Для оборудования, изготавливаемого по требованиям ASME, материалы должны соответствовать маркам, включённым в Кодекс, — SA-516 Gr.70, SA-105N, SA-106B, SA-240 и другим, — при этом перенос маркировки выполняется под контролем, а полная прослеживаемость сохраняется на всех этапах изготовления. Недостаточная прослеживаемость — наиболее распространённое замечание при аудитах поставщиков.

Раскрой и вальцовка обечайки. Листы режутся на станках с ЧПУ по развёрточным чертежам, подготавливаются фаски, а затем вальцуются. Для толстостенных обечаек требуется значительное усилие вальцовки; достигнутые на этом этапе круглость и величина припуска определяют, будет ли последующая сборка простой или потребует значительных доработок.

Формообразование днищ. Днища большого диаметра изготавливаются методом раскатки из цельной заготовки либо прессуются из сегментов с последующей сваркой. После формообразования проверяются степень утонения и отклонение профиля; для восстановления свойств материала может потребоваться термообработка после формования.

Продольная и кольцевая сварка. Сначала выполняются продольные швы, затем при сборке обечаек — кольцевые; это стандартная последовательность для сохранения круглости. На толстых секциях обычно применяется двусторонняя сварка под флюсом с профилированием. Каждый сварщик и каждая технология должны быть аттестованы в соответствии с ASME Section IX (PQR/WPS) до начала сварки.

Патрубки, фланцы и внутренние устройства. Люки, патрубки, опоры и подъёмные проушины устанавливаются согласно чертежу. Для теплообменников на этом этапе также выполняются сверление трубных решёток, установка труб и соединение труб с трубной решёткой — с использованием стыкового сварного шва, уплотнительного сварного шва или развальцовки с последующей сваркой. Именно здесь наиболее наглядно проявляется технологическая дисциплина.

Термообработка после сварки. Для толстостенной углеродистой стали, оборудования для работы с водородом и влажным H₂S обычно требуется полный отпуск для снятия напряжений. Весь термический цикл — скорости нагрева, время выдержки и охлаждение — фиксируется на диаграмме и включается в комплект поставляемой документации.

Неразрушающий контроль и испытания под давлением. В соответствии с требованиями проекта выполняются RT, UT, PT и MT, после чего проводятся гидростатические или пневматические испытания. При изготовлении по требованиям ASME Уполномоченный инспектор контролирует установленные контрольные точки и подписывает отчёт по форме U-1A.

Подготовка поверхности, паспортная табличка и отгрузка. Выполняются дробеструйная очистка, окраска, нанесение и крепление паспортной таблички, затем оформляются разрешения на перевозку негабаритного груза и выполняется отправка.

Что означают сертификаты — и чего они не означают

Сертификат ASME U. Разрешение на изготовление оборудования по Section VIII Div. 1, выдаваемое после совместной проверки системы качества и поддерживаемое в рамках постоянного надзора со стороны стороннего AI. Для большинства проектов в Северной Америке, на Ближнем Востоке и в Юго-Восточной Азии это обязательное условие участия в тендере, а не конкурентное преимущество.

Сертификат ASME S. Область применения Section I для энергетических котлов, включая котлы и их элементы, работающие под давлением.

Китайская лицензия на изготовление котлов класса A и лицензии A2/A3 на изготовление сосудов под давлением. Высшие уровни китайской системы лицензирования производства специального оборудования, охватывающие, среди прочего, сосуды высокого давления и сферические резервуары.

ISO 9001 / 14001 / 45001. Системы менеджмента качества, экологического менеджмента, а также охраны труда и безопасности — стандартные пункты проверки при любом аудите поставщика.

Оговорка, которую упускает большинство покупателей: каждая из этих лицензий имеет определённую область применения — диапазон давления, группу материалов, объём и температуру. Действующий сертификат не означает, что его обладатель уполномочен изготавливать именно ваше оборудование. Запросите скан сертификата и изучите приложение с областью применения, а не только титульную страницу.

Шесть вопросов, которые действительно позволяют квалифицировать изготовителя

1. Охватывает ли область применения сертификата мои проектные условия? Сопоставьте ограничения по давлению, материалу и объёму с данными вашего технического задания.
2. Где можно ознакомиться с сопоставимым референсным проектом? Такая же масса, такой же материал, такие же рабочие условия. Проверяемый перечень реализованных проектов лучше декларации о возможностях.
3. Может ли цех физически работать с этим изделием? Необходимо проверить высоту пролёта, грузоподъёмность крана, размеры печи PWHT и ширину дороги, по которой оборудование будет вывозиться с предприятия. Оборудование, которое можно изготовить, но нельзя переместить, означает провал проекта.
4. Насколько обширна существующая библиотека PQR? Широкий охват предварительно аттестованных процедур обеспечивает более быструю мобилизацию и меньшее количество неожиданностей на старте проекта.
5. Могут ли они подготовить комплект документации? Досье экспортного сосуда может насчитывать сотни страниц. Дефекты документации задерживают отгрузку не реже, чем дефекты сварных швов.
6. Готовы ли они принять постоянного инспектора TPI? Изготовители, уверенно работающие в условиях контроля всех этапов процесса, обычно являются теми, кому нечего скрывать.
