В промышленных котлах и системах рекуперации тепла отходящих газов экономайзер играет ключевую роль в повышении тепловой эффективности и снижении расхода топлива. Среди различных конструкций H-образные оребренные трубные панели экономайзера получили широкое распространение благодаря высокой эффективности теплопередачи, устойчивости к загрязнению и долговечной надежности работы.

Что такое H-образная оребренная трубная панель экономайзера?

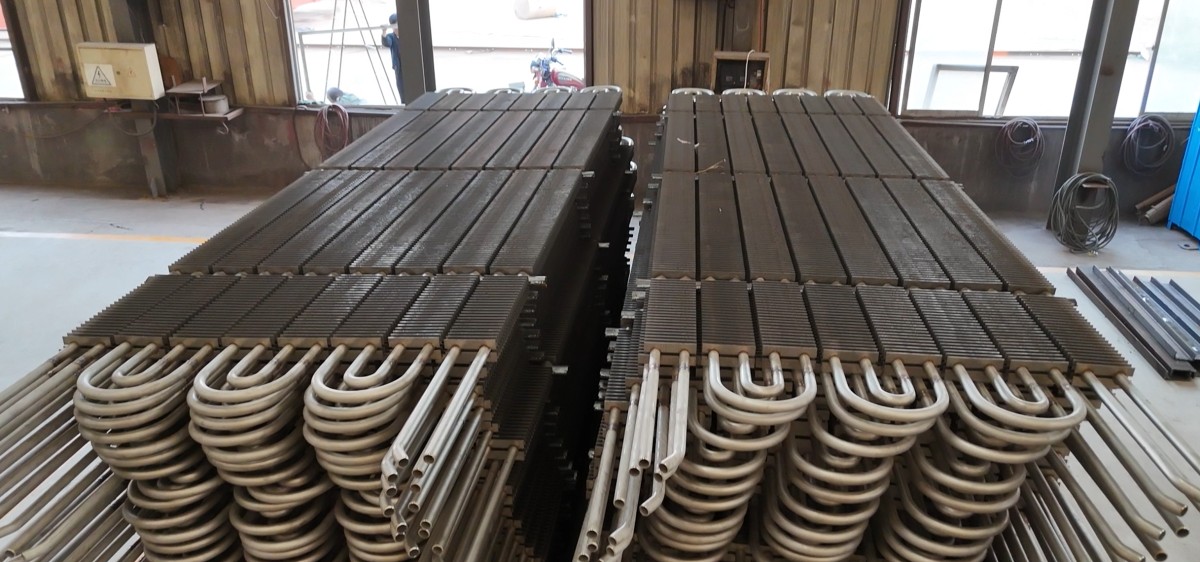

H-образная оребренная трубная панель экономайзера состоит из змеевиковых труб с симметричными H-образными ребрами, непрерывно приваренными к наружной поверхности труб. Несколько труб собираются в модульные панели или пучки, формируя основной теплообменный участок экономайзера.

Ключевые конструктивные особенности включают:

• Змеевиковую компоновку труб с несколькими U-образными изгибами для компенсации теплового расширения

• H-образные ребра, приваренные вдоль оси трубы для увеличения эффективной площади теплопередачи

• Модульную конструкцию трубных панелей для удобства транспортировки, монтажа и обслуживания

• Дымовые газы, протекающие снаружи труб, и вода или питательная вода котла, протекающая внутри

Технические преимущества H-образных оребренных труб экономайзера

1. Высокая эффективность теплопередачи

Конструкция H-образных ребер значительно увеличивает внешнюю поверхность теплопередачи, обеспечивая более эффективное использование тепла отходящих газов. Эта конструкция особенно эффективна в участках дымовых газов средней и низкой температуры, где важна стабильная и эффективная рекуперация тепла.

2. Отличная устойчивость к загрязнению

По сравнению со спиральными ребрами или плотно упакованными прямыми ребрами, H-образные ребра обеспечивают более открытый проход для газов:

• Сниженный риск накопления золы и засорения

• Стабильное падение давления дымовых газов при длительной эксплуатации

• Подходят для систем очистки паром или акустических систем

Эти характеристики делают H-образные оребренные экономайзеры особенно подходящими для сред с высокой запыленностью и коррозионными дымовыми газами, таких как металлургическая, коксовая и цементная промышленность.

3. Высокая конструкционная прочность и надежность

H-образные ребра обычно крепятся к основным трубам с помощью высокочастотной сварки или сквозной сварки, обеспечивая:

• Прочное металлургическое соединение между ребрами и трубами

• Высокую устойчивость к эрозии дымовыми газами и вибрации

• Надежную работу при тепловых циклах и частых пусках-остановках

Эта прочная конструкция обеспечивает длительный срок службы и сниженные требования к обслуживанию.

Типичные области применения

H-образные оребренные трубные панели экономайзера широко применяются в:

• Участках экономайзеров котлов

• Котлах-утилизаторах (WHB)

• Котлах с циркулирующим кипящим слоем (CFB)

• Системах рекуперации тепла сухого тушения кокса (CDQ)

• Установках рекуперации тепла отходящих газов RTO и промышленных выбросов

Предварительный нагрев питательной воды котла с использованием рекуперированного тепла дымовых газов помогает повысить общую эффективность предприятия и снизить эксплуатационные расходы.

Особенности производства и проектирования

Для надежной долгосрочной работы H-образные оребренные трубные панели экономайзера обычно производятся с учетом следующих аспектов:

• Материалы основных труб выбираются в соответствии с требованиями к температуре и давлению

• Полностью сварные соединения ребер с трубами для исключения ослабления или отсоединения ребер

• Заводские предварительно собранные трубные панели для обеспечения точности размеров и контроля качества

• Настраиваемые диаметр труб, толщина ребер, шаг ребер и компоновка панелей для соответствия конкретным условиям эксплуатации

Правильное проектирование и производство напрямую влияют на эффективность теплопередачи, падение давления и срок службы.

Заключение

Как ключевой компонент современных систем экономайзеров, H-образные оребренные трубные панели экономайзера обеспечивают оптимальный баланс между эффективностью теплопередачи, устойчивостью к загрязнению и механической прочностью. Их проверенная производительность в сложных промышленных условиях делает их надежным решением для рекуперации тепла и энергосберегающих применений.

При правильном выборе материалов, технологии сварки и модульной конструкции H-образные оребренные экономайзеры могут безопасно и эффективно работать в течение длительного срока службы, способствуя снижению расхода топлива и повышению общей производительности системы.
