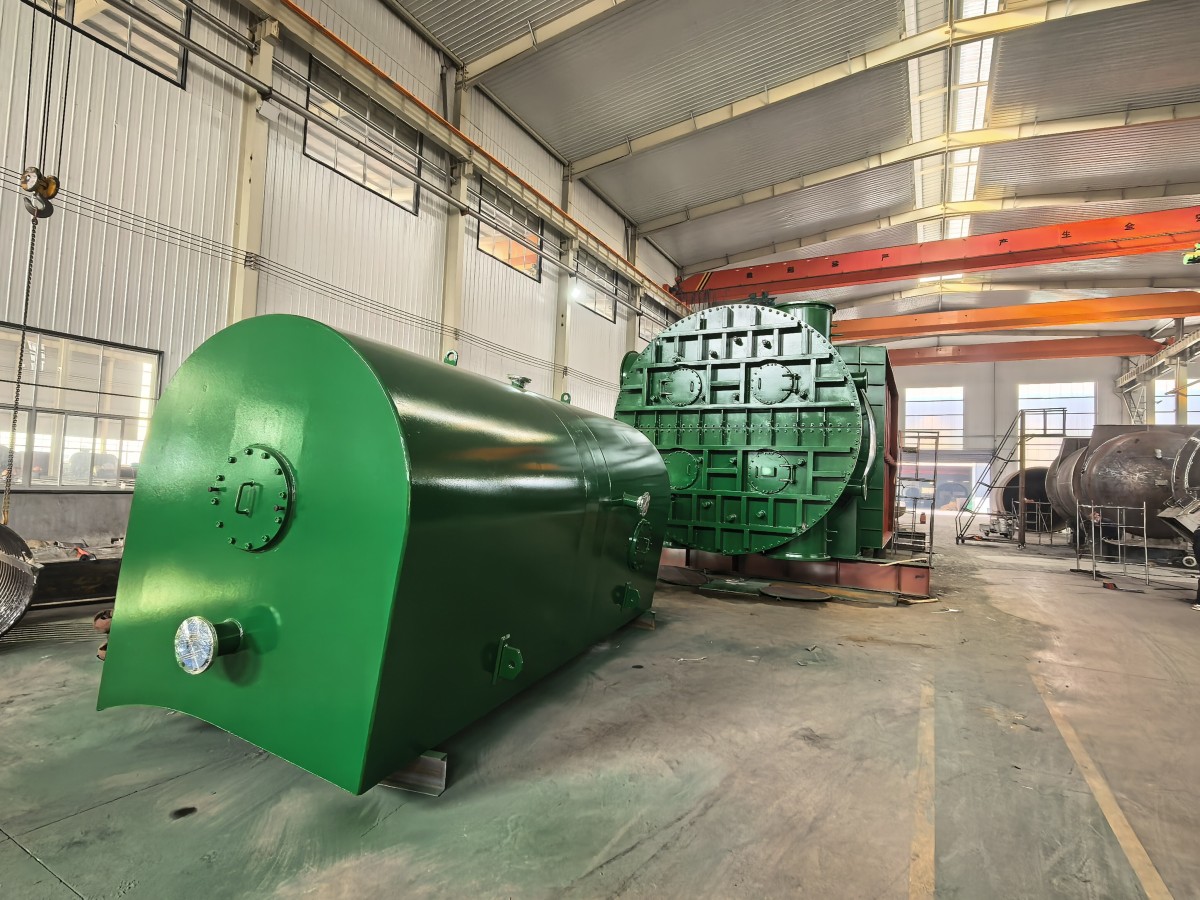

1. Введение в кожухотрубные конденсаторы большого размера

Кожухотрубный конденсатор большого размера — это высокопроизводительный теплообменный аппарат, предназначенный для конденсации пара в жидкость путем передачи тепла охлаждающей среде. Благодаря высокой механической прочности, большой площади теплообмена и стабильной работе в тяжелых условиях он широко используется на нефтехимических заводах, нефтеперерабатывающих предприятиях, химических производствах и особенно в системах генерации электроэнергии.

На электростанциях это оборудование обычно называют поверхностным паровым конденсатором и является критически важным компонентом, расположенным после паровой турбины. В этой роли его также часто называют энергетическим конденсатором, отвечающим за поддержание вакуума, повышение эффективности турбины и обеспечение замкнутого парового цикла.

Используемый как в энергетике, так и в технологических процессах, конденсатор обеспечивает высокую надежность, длительный срок службы и операционную эффективность, особенно в крупномасштабных непрерывных процессах.

2. Принцип работы поверхностного парового конденсатора

2.1 Механизм косвенного теплообмена

Принцип работы поверхностного парового конденсатора основан на косвенном теплообмене между двумя раздельными потоками жидкости:

• Пар (обычно пар) поступает на сторону кожуха, где распределяется по трубному пучку.
• Охлаждающая вода протекает через сторону труб, поглощая тепло через стенки труб.
• При потере тепла пар конденсируется в жидкость, которая собирается в нижней части кожуха.
• Конденсат либо возвращается в котельную систему, либо сбрасывается в соответствии с технологическими потребностями.

2.2 Роль вакуума в энергетическом конденсаторе

В энергетическом конденсаторе поддержание глубокого вакуума крайне важно. Более низкое противодавление на выходе турбины увеличивает степень расширения пара, что напрямую повышает мощность турбины и общую эффективность станции.

Для этого конденсатор должен:

• Обеспечивать быструю и стабильную конденсацию отработанного пара турбины,
• Эффективно удалять неконденсируемые газы,
• Сохранять структурную целостность в условиях вакуума,
• Надежно работать в непрерывном режиме 24/7.

3. Основные компоненты кожухотрубного конденсатора большого размера

3.1 Прочный кожух (сторона кожуха)

Кожух охватывает паровое пространство и должен выдерживать внутреннее давление, внешний вакуум, температурные колебания и тепловое расширение. Кожухотрубный конденсатор большого размера обычно использует усиленную цилиндрическую конструкцию кожуха, особенно в энергетике и нефтепереработке, где механическая стабильность критически важна.

3.2 Трубный пучок (сторона труб)

Трубный пучок обеспечивает основную поверхность теплообмена. Материал труб выбирается исходя из условий пара, качества охлаждающей воды и требований к коррозионной стойкости. Распространенные варианты включают:

• Углеродистая сталь
• Нержавеющая сталь (304, 316L, 321)
• Высоколегированные марки, такие как 904L
• Дуплексные и супердуплексные нержавеющие стали
• Титан (часто используется в конденсаторах с морской водой)
• Никелевые сплавы, такие как Inconel, Hastelloy и Monel

В поверхностных паровых конденсаторах трубный пучок должен обеспечивать долговременную стойкость к коррозии и эрозии от охлаждающей воды, особенно в открытых системах охлаждения.

3.3 Трубные решетки

Трубные решетки — это толстые пластины, поддерживающие и герметизирующие трубный пучок. Точность сверления отверстий и качество соединения труб с решеткой крайне важны. Методы соединения могут включать:

• Механическое развальцовывание,
• TIG или MIG сварку,
• Орбитальную сварку для высокотехнологичных или высоконапорных конструкций.

3.4 Перегородки и направляющие потока

Перегородки устанавливаются внутри кожуха для направления потока пара через трубы, увеличивая турбулентность и улучшая теплообмен. Правильное расположение и конфигурация перегородок значительно влияют на производительность и перепад давления в кожухотрубном конденсаторе большого размера.

3.5 Патрубки и технологические соединения

Входные и выходные патрубки для пара, конденсата и охлаждающей воды подбираются и размещаются исходя из расхода, компоновки системы и спецификаций проекта. Для энергетического конденсатора конструкция также должна учитывать геометрию выхлопа турбины и конфигурацию системы охлаждающей воды.

4. Ключевые преимущества кожухотрубных конденсаторов большого размера

4.1 Высокая теплообменная способность

Кожухотрубный конденсатор большого размера обеспечивает большую площадь теплообмена благодаря плотно упакованным трубам, что позволяет быстро конденсировать большие объемы пара, характерные для нефтеперерабатывающих заводов и электростанций.

4.2 Прочная конструкция для тяжелых условий

Эти конденсаторы спроектированы для работы в условиях вакуума, гидроударов, термических циклов и коррозионных сред. Такая прочность особенно важна для длительной эксплуатации в качестве энергетического конденсатора.

4.3 Высокая степень кастомизации

Производители могут адаптировать параметры конструкции под конкретные технологические требования, включая:

• Тепловую нагрузку и расход пара,
• Расход и температурный диапазон охлаждающей воды,
• Рабочее давление и допустимый перепад давления,
• Выбор материалов и коррозионный запас,
• Компоновку, ориентацию патрубков и ограничения по монтажу.

4.4 Ремонтопригодность и обслуживание

Люки доступа, канальные крышки и иногда съемные трубные пучки облегчают осмотр и очистку. Это особенно важно там, где возможно загрязнение, например, в конденсаторах с морской водой или технологическими парами.

4.5 Совместимость с широким спектром сред

Конденсатор может быть спроектирован для работы с:

• Чистым или частично загрязненным паром,
• Углеводородными парами в нефтепереработке,
• Коррозионными технологическими газами на химических заводах,
• Системами охлаждения морской или промышленной водой.

5. Применение поверхностных паровых и энергетических конденсаторов

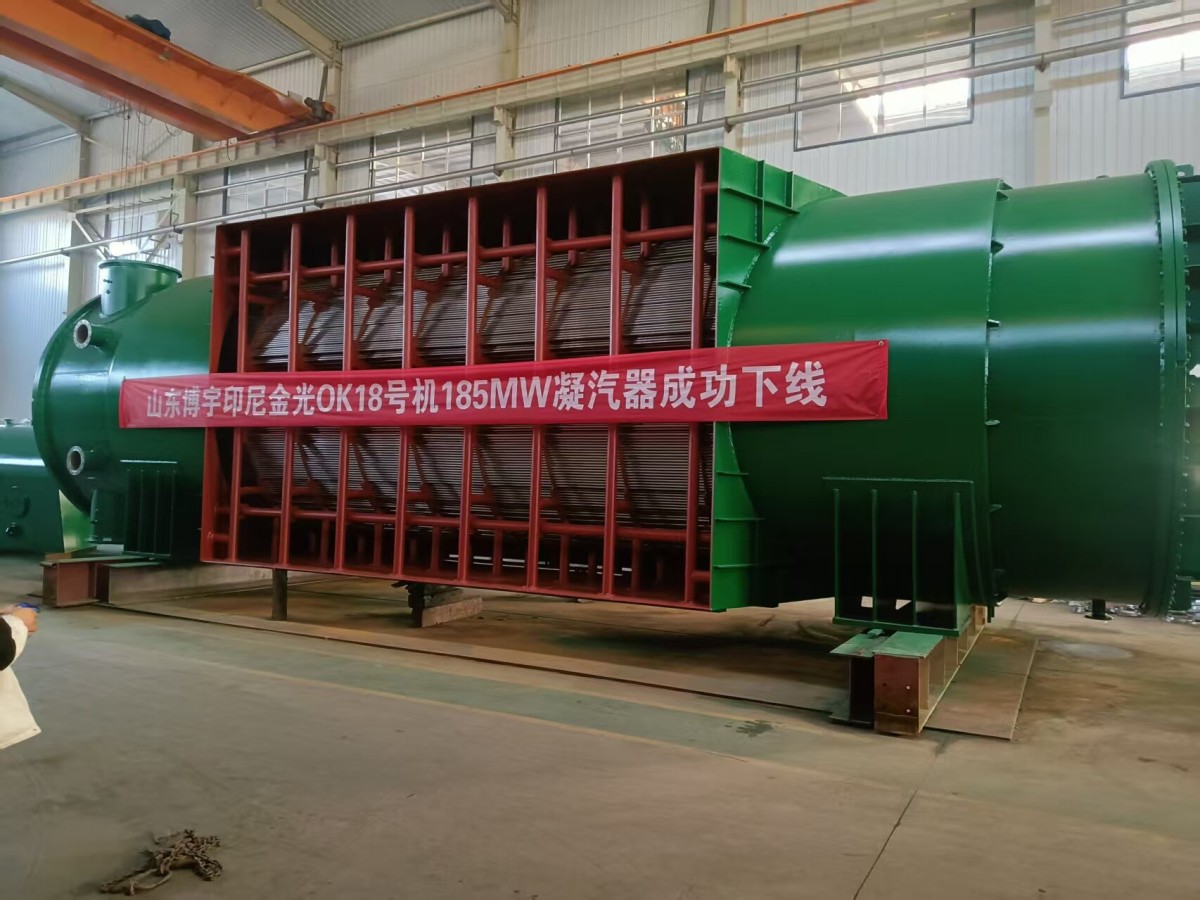

5.1 Электроэнергетика: поверхностный паровой конденсатор

На пароэнергетических станциях поверхностный паровой конденсатор, установленный под турбиной, играет ключевую роль в:

• Поддержании низкого давления выхлопа турбины,
• Повышении термодинамической эффективности цикла Ренкина,
• Обеспечении возврата конденсата и замкнутого цикла работы,
• Поддержании стабильной и гибкой работы станции.

Надежный энергетический конденсатор напрямую влияет на расход топлива, выходную мощность и общую доступность станции.

5.2 Нефтеперерабатывающая и нефтехимическая промышленность

На нефтеперерабатывающих и нефтехимических предприятиях кожухотрубные конденсаторы большого размера широко используются для:

• Конденсации паров с верха ректификационных колонн,
• Обеспечения флегмы в ректификационных колоннах,
• Извлечения углеводородов из паровых потоков,
• Конденсации технологических паров в различных операциях.

5.3 Химические производства

Эти конденсаторы применяются в:

• Рекуперации паров растворителей,
• Конденсации паров реакций,
• Производстве высокочистых и специальных химикатов.

5.4 Утилизация тепла и рекуперация энергии

Конденсаторы также используются для рекуперации скрытой теплоты из паровых потоков, повышая общее энергопользование и снижая эксплуатационные затраты в интегрированных промышленных системах.

6. Производство и контроль качества

6.1 Технологии точного производства

Изготовление кожухотрубного конденсатора большого размера требует современных производственных возможностей, включая:

• ЧПУ-обработку трубных решеток и фланцев,

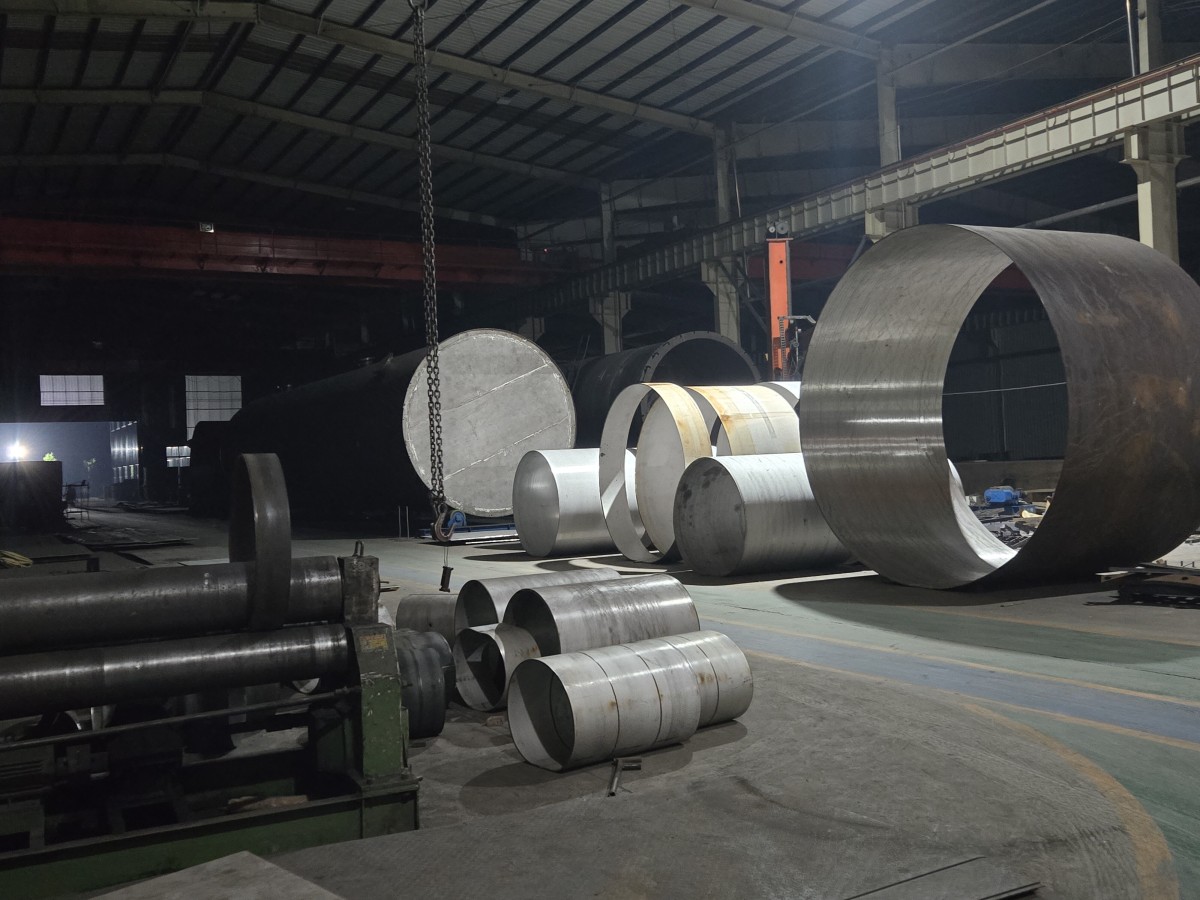

• Вальцовку кожуха и продольную сварку швов,
• Автоматическую или орбитальную сварку критических соединений,
• Гидравлическое развальцовывание труб и/или сварку труб с решеткой,
• Точный контроль размеров и выравнивание.

6.2 Механические и термические испытания

Типовые программы испытаний для поверхностных паровых конденсаторов и энергетических конденсаторов включают:

• Гидростатические испытания кожуха и трубной стороны,
• Вакуумные испытания на герметичность,
• Обнаружение утечек воздухом или гелием для критических применений,
• Неразрушающий контроль сварных швов (RT, UT, PT, MT),
• Идентификацию материалов (PMI) критических компонентов.

6.3 Соответствие международным стандартам

Конденсаторы обычно проектируются и изготавливаются в соответствии с:

• ASME Boiler and Pressure Vessel Code, Section VIII,
• Стандартами TEMA (классы R, C или B),
• Системами менеджмента качества ISO 9001,
• Региональными нормами CE/PED и другими, при необходимости.

7. Почему стоит выбрать кожухотрубный конденсатор большого размера

Выбор кожухотрубного конденсатора большого размера предпочтителен, когда вашему предприятию требуется:

• Очень высокая пропускная способность по пару или парам,
• Непрерывная работа с минимальными простоями,
• Работа в условиях высокого вакуума или высокого давления,
• Надежная конденсация коррозионных или загрязняющих сред,
• Максимальная энергоэффективность и рекуперация тепла.

В электроэнергетике хорошо спроектированный поверхностный паровой конденсатор или энергетический конденсатор является стратегическим активом, повышающим производительность станции и снижающим затраты на протяжении жизненного цикла.

8. Заключение

Кожухотрубные конденсаторы большого размера, включая их специализированные роли в качестве поверхностных паровых конденсаторов и энергетических конденсаторов, играют важнейшую роль в современной энергетике и технологических отраслях. Они обеспечивают высокую теплообменную производительность, механическую надежность, длительный срок службы и отличную адаптируемость к различным средам и условиям эксплуатации.

Сочетая грамотное тепловое и механическое проектирование, правильный выбор материалов, точное производство и строгий контроль качества, эти конденсаторы обеспечивают безопасную, эффективную и устойчивую работу в сложных промышленных условиях.
