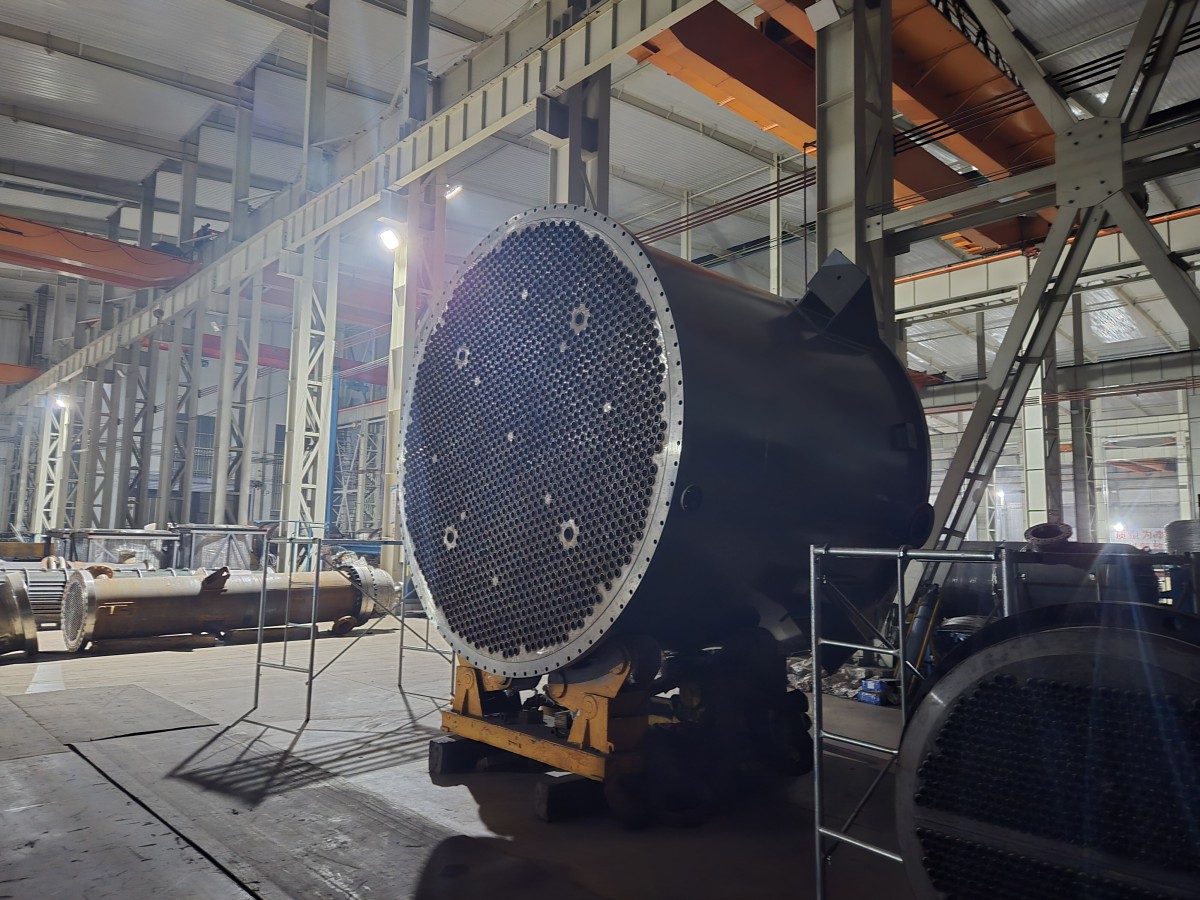

1. Что такое кожухотрубный теплообменник?

1.1 Основной принцип работы

Кожухотрубный теплообменник передает тепло между двумя жидкостями — одна течет внутри труб, а другая циркулирует через кожух. Тепло проходит через стенки труб, обеспечивая эффективный теплообмен даже при высоких температурах или давлениях.

1.2 Теплопередача между сторонами кожуха и труб

Теплообмен происходит за счет теплопроводности и конвекции. Инженеры регулируют направление потока, турбулентность и компоновку трубного пучка для достижения оптимальной производительности.

1.3 Почему они широко используются

Их высокая механическая прочность, адаптивность и длительный срок службы делают их незаменимым оборудованием на нефтехимических заводах, электростанциях, нефтеперерабатывающих заводах и в химической промышленности.

2. Типы и основные компоненты кожухотрубного теплообменника

2.1 Распространенные типы

• С неподвижной трубной решеткой
• U-образные трубы
• С плавающей головкой

2.2 Основные компоненты

• Кожух
• Трубы
• Трубные решетки
• Перегородки
• Канал / головка
• Патрубки

2.3 Как конфигурации влияют на стоимость

Аппараты с плавающей головкой дороже из-за съемного пучка. U-образные конструкции дешевле, но их нельзя чистить механически. Теплообменники с неподвижной трубной решеткой экономичны, но менее гибки при тепловом расширении.

2.4 Варианты материалов

• Углеродистая сталь
• Нержавеющая сталь (304/316L/321)
• 904L
• Дуплекс / супер дуплекс
• Инконель / Хастелой / Монель
• Титан

3. Что определяет стоимость кожухотрубного теплообменника?

3.1 Площадь теплообмена

Чем больше требуемая площадь теплообмена, тем выше стоимость.

3.2 Рабочее давление и температура

Высокое расчетное давление или температура требуют более толстых материалов и усиленных трубных решеток.

3.3 Размер, количество труб и габариты

Диаметр кожуха, размер трубного пучка и длина теплообменника напрямую влияют на стоимость.

3.4 Тип теплообменника

Плавающая головка > U-образные трубы > неподвижная трубная решетка в порядке цены.

4. Выбор материалов и их влияние на общую стоимость

4.1 Углеродистая сталь vs. нержавеющая сталь

Углеродистая сталь экономична; нержавеющая сталь более устойчива к коррозии, но дороже.

4.2 Высоколегированные варианты

904L, дуплекс и супер дуплекс стоят в 3–6 раз дороже нержавеющей стали.

4.3 Никелевые сплавы

Инконель, Хастелой и Монель могут быть в 10–20 раз дороже.

4.4 Титан

Титан идеален для работы с морской водой, но крайне дорог.

4.5 Колебания цен на материалы

Цены на никель, молибден и титан колеблются, что влияет на общую стоимость.

5. Сложность конструкции и инженерные требования

5.1 Тепловой расчет

Расчеты в HTRI обеспечивают правильную площадь теплообмена и производительность.

5.2 Механический расчет по ASME / TEMA

Соответствие ASME VIII и TEMA увеличивает инженерные затраты, но гарантирует надежность.

5.3 Особенности конструкции

Компенсаторы, многопроходные схемы труб и перегородки увеличивают стоимость.

5.4 Конструкция для высокого давления и температуры

Более высокие напряжения требуют более толстых материалов и сложного анализа.

6. Производственные процессы, влияющие на ценообразование

6.1 Сварка труб с трубной решеткой

Сварка обеспечивает лучшую производительность, но дороже развальцовки.

6.2 ЧПУ, орбитальная сварка, автоматизация

Более высокая автоматизация увеличивает точность и цену.

6.3 Требования к неразрушающему контролю

РК, УЗК, ПВК и МПК увеличивают затраты на контроль.

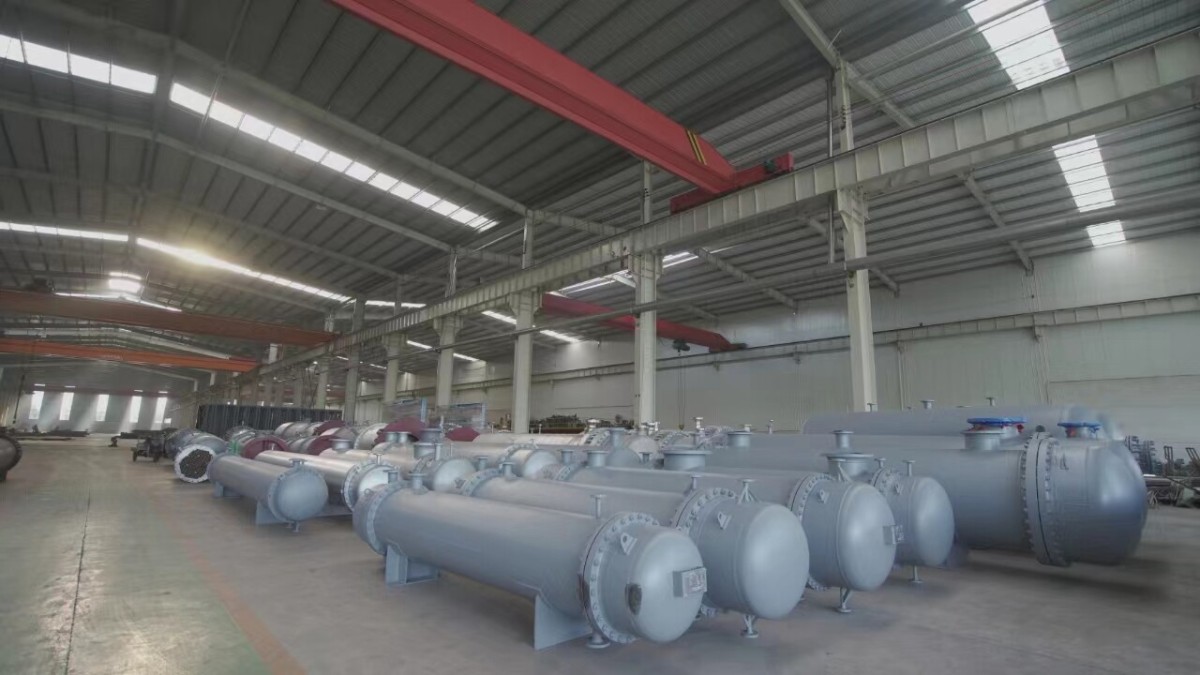

6.4 Производственные мощности и сроки поставки

Крупные заводы могут снизить стоимость и обеспечить быструю поставку.

7. Дополнительные факторы стоимости: тестирование, сертификация, логистика

7.1 Гидростатические и пневматические испытания

Тестирование требует затрат труда и ресурсов.

7.2 Сертификация ASME

Изготовление по стандартам ASME требует сертифицированных сварщиков и инспекторов.

7.3 Инспекция третьей стороной

Инспекции BV, LR, TUV, SGS увеличивают стоимость, но повышают надежность.

7.4 Упаковка и международная доставка

Экспортная упаковка, документы и морские перевозки должны учитываться в стоимости.

8. Типичные ценовые диапазоны для различных типов теплообменников

8.1 Малые стандартные агрегаты

USD 2,000 – 8,000

8.2 Средние промышленные агрегаты

USD 10,000 – 60,000

8.3 Крупные или высоколегированные агрегаты

USD 80,000 – 300,000+

8.4 Почему цены различаются

Различия в марке материала, качестве сварки, объеме испытаний и инженерном опыте.

9. Как получить точную оценку стоимости

9.1 Необходимые технические данные

• Тепловая нагрузка
• Расходы
• Температуры на входе/выходе
• Расчетное давление
• Свойства жидкости

9.2 Важность P&ID и технических спецификаций

Четкие исходные данные обеспечивают точные предложения.

9.3 Как сравнивать предложения поставщиков

Сравнивайте марку материала, тестирование, сроки поставки и гарантию — не только цену.

9.4 Типичные ошибки при оценке стоимости

Не сравнивайте разные материалы или игнорируйте затраты на тестирование и сертификацию.
