Введение

Кожухотрубный испаритель является одним из наиболее широко используемых типов испарителей в промышленном охлаждении, химических процессах, электростанциях и системах ОВКВ. Он обеспечивает эффективный теплообмен между двумя жидкостями — обычно хладагентом и водой — позволяя хладагенту поглощать тепло и испаряться. Благодаря своей надежной конструкции, высокой устойчивости к давлению и стабильной работе, кожухотрубный испаритель стал основой многих промышленных систем охлаждения и чиллерных установок.

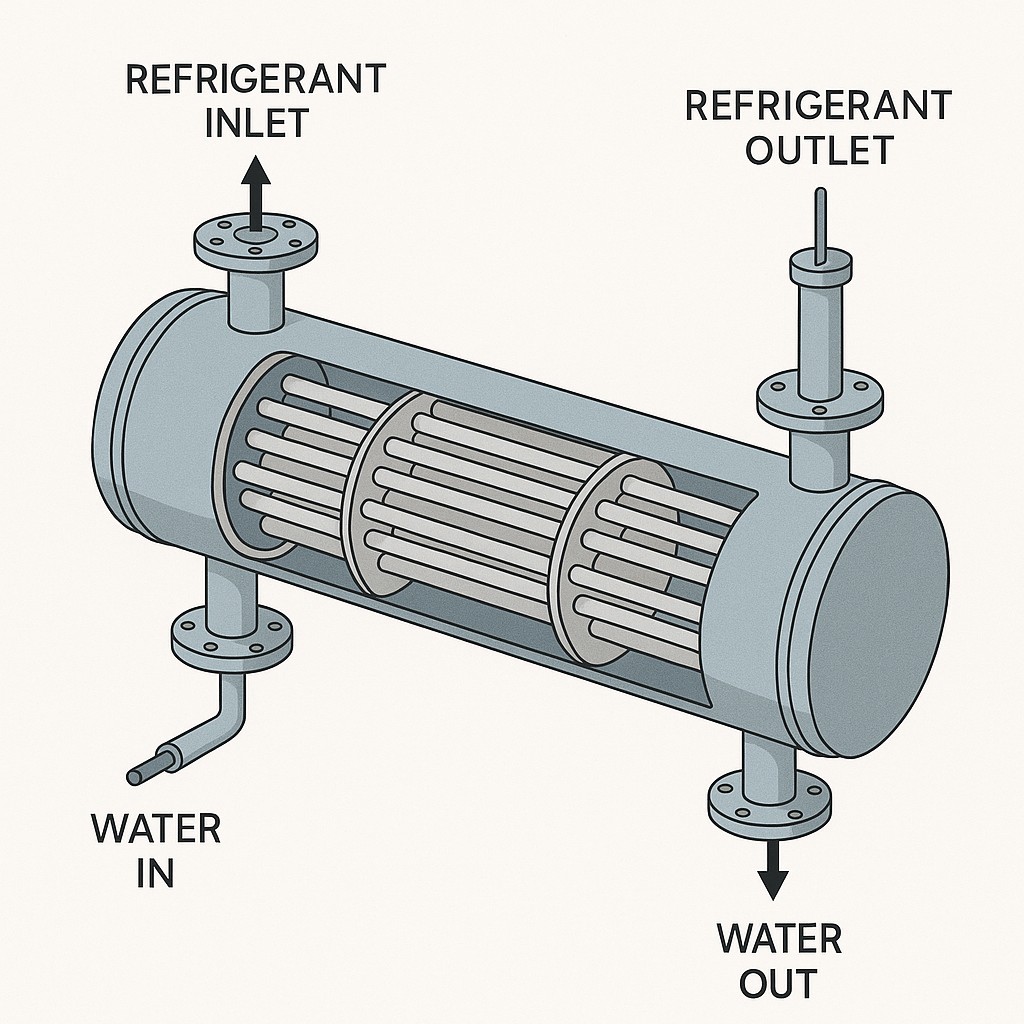

Конструкция кожухотрубного испарителя

Кожухотрубный испаритель в основном состоит из следующих частей:

1. Кожух — цилиндрический корпус, в котором размещается трубный пучок и обеспечивается пространство для потока жидкости со стороны кожуха (обычно воды).

2. Трубный пучок — набор параллельных теплообменных труб, по которым течет и испаряется хладагент. Распространенные материалы включают медные трубы, нержавеющую сталь и титан.

3. Передняя и задняя камеры — расположены на обоих концах кожуха, распределяют и собирают хладагент, текущий внутри труб.

4. Трубные решетки — пластины, фиксирующие оба конца труб и обеспечивающие герметичное разделение жидкостей со стороны кожуха и труб.

5. Перегородки — пластины, установленные внутри кожуха, направляют воду по зигзагообразному пути, увеличивая турбулентность и повышая эффективность теплообмена.

6. Опоры и патрубки — конструктивные опоры и входные/выходные патрубки для стабильной работы и подключения внешних трубопроводов.

Принцип работы

Кожухотрубный испаритель работает на основе косвенного теплообмена:

• Сторона труб (Хладагент): Низкотемпературный жидкий хладагент поступает в переднюю камеру и течет по трубам. Поглощая тепло от жидкости со стороны кожуха, он постепенно испаряется и покидает заднюю камеру в виде паров хладагента.

• Сторона кожуха (Вода или технологическая жидкость): Охлаждающая вода или технологическая жидкость поступает в кожух, течет по перегородкам зигзагообразно и передает тепло хладагенту внутри труб. После потери тепла вода выходит с более низкой температурой.

• Процесс теплообмена: Тепло от среды со стороны кожуха передается через стенки труб к хладагенту, обеспечивая эффективное испарение. Обычно используется противоточная схема для максимизации разницы температур и улучшения общего коэффициента теплообмена.

Ключевые особенности и преимущества

1. Высокая эффективность теплообмена — Конструкция перегородок увеличивает турбулентность со стороны кожуха, повышая скорость теплообмена.

2. Прочность и надежность — Прочная механическая конструкция обеспечивает безопасную работу при высоких температурах и давлениях.

3. Гибкость конструкции — Длина, диаметр, материалы труб и размер кожуха могут быть адаптированы под промышленные требования.

4. Простота обслуживания — Прямотрубная конструкция позволяет удобно проводить очистку и осмотр, особенно при плохом качестве воды.

5. Широкий диапазон применения — Подходит для охлаждения, чиллеров ОВКВ, химических процессов и промышленных электростанций.

6. Длительный срок службы — При правильном выборе материалов (медь, нержавеющая сталь или титан) обеспечивает отличную долговечность и устойчивость к коррозии.

Области применения

• Системы ОВКВ и чиллеров: Широко используются в качестве водяных испарителей в центральном кондиционировании и крупных чиллерных установках.

• Химическая и нефтехимическая промышленность: Для охлаждения и испарения технологических жидкостей.

• Энергетика и металлургия: Для рекуперации тепла и циркуляции охлаждающей воды.

• Пищевая и фармацевтическая промышленность: Применяется в процессах низкотемпературного охлаждения, испарения и концентрирования.

• Опреснение морской воды и морская инженерия: Использование титановых труб для устойчивости к коррозии в агрессивных средах.

Сравнение с другими типами испарителей

1. По сравнению с пластинчатым испарителем

   • Пластинчатые испарители компактны и эффективны, но имеют ограниченную устойчивость к давлению и сложнее в очистке.

   • Кожухотрубные испарители крупнее, но долговечнее, проще в обслуживании и подходят для тяжелых условий эксплуатации.

2. По сравнению с сухим испарителем

   • Сухие испарители требуют меньшего заряда хладагента и подходят для малых и средних систем.

   • Кожухотрубные испарители (часто затопленного типа) обеспечивают равномерное распределение хладагента, достигая более высокой эффективности.

3. По сравнению с воздушным испарителем

   • Воздушные испарители зависят от потока воздуха, имеют более низкую эффективность и сильно зависят от температуры окружающей среды.

   • Кожухотрубные испарители используют воду в качестве охлаждающей среды, обеспечивая более высокую эффективность и стабильную работу.

4. По сравнению с змеевиковым испарителем

   • Змеевиковые испарители просты и используются в небольших холодильных установках.

   • Кожухотрубные испарители предназначены для крупных промышленных систем охлаждения и непрерывной работы в тяжелых условиях.

Заключение

Кожухотрубный испаритель остается предпочтительным решением для промышленных чиллеров, холодильных установок, систем ОВКВ и технологического охлаждения благодаря своей надежной конструкции, высокой эффективности и адаптивности. Будь то химические заводы, пищевая промышленность, генерация электроэнергии или центральное кондиционирование, он играет ключевую роль в обеспечении эффективного и стабильного охлаждения.
