Что такое круговой охладитель?

Круговой охладитель — это ключевое оборудование в процессе агломерации в сталелитейной промышленности. Его основная функция — быстрое охлаждение горячего агломерата до температуры, пригодной для транспортировки и дальнейшего использования в доменной печи. Используя кольцевые вентиляторы для равномерного обдува агломерационного слоя, круговой охладитель обеспечивает прочность и качество агломерата.

Однако в процессе охлаждения образуется большое количество низкотемпературного дымового газа (120℃–180℃). Если его выпускать напрямую в атмосферу, это приведет к значительным потерям энергии и увеличению экологической нагрузки. Поэтому утилизация отходящего тепла круговых охладителей стала важной задачей для металлургических предприятий, стремящихся к энергосбережению и снижению выбросов.

Почему утилизация отходящего тепла так важна

Традиционно утилизация тепла в агломерационных цехах сосредоточена на высокотемпературных участках (например, рекуперация пара). Однако использование низкотемпературного дымового газа остается ограниченным, а общий уровень утилизации составляет лишь около 50%.

С учетом глобальных целей углеродной нейтральности («двойного углерода») повышение эффективности утилизации низкотемпературного тепла стало важным шагом для устойчивого развития сталелитейной отрасли.

Технология BOOYO: Бесприводная утилизация низкотемпературного дымового газа

Shandong BOOYO Heavy Industry разработала бесприводную систему утилизации низкотемпературного дымового газа для круговых охладителей. Эта инновационная система использует остаточное давление вентиляторов охлаждения кругового охладителя для прокачки дымовых газов через котлы-утилизаторы и экономайзеры, нагревая циркуляционную или технологическую воду. Система не требует дополнительного энергоснабжения, обеспечивая стабильную и надежную работу.

Типичные параметры:

• Диапазон температуры дымовых газов: 120℃ – 180℃

• Температура горячей воды на выходе: 90℃

• Производительность по дымовым газам: 2,3 млн. Nm³/ч

• Мощность рекуперации тепла: 40,6 млн. ккал/ч

• Годовая экономия угля: свыше 3 000 тонн

• Годовая экономическая выгода: ок. 30 млн. юаней

Ключевые преимущества

1. Высокая энергоэффективность – Использует остаточное давление, не требует дополнительных энергозатрат.

2. Экологичность – Снижает температуру выходящих дымовых газов и уменьшает выбросы загрязняющих веществ.

3. Значительная экономическая выгода – Сокращает затраты на топливо, обеспечивая существенную годовую экономию.

4. Проверенная надежность – Успешно применяется на крупных металлургических предприятиях, стабильна и требует минимального обслуживания.

5. Ориентация на устойчивое развитие – Помогает металлургическим предприятиям достигать целей зеленого и низкоуглеродного развития.

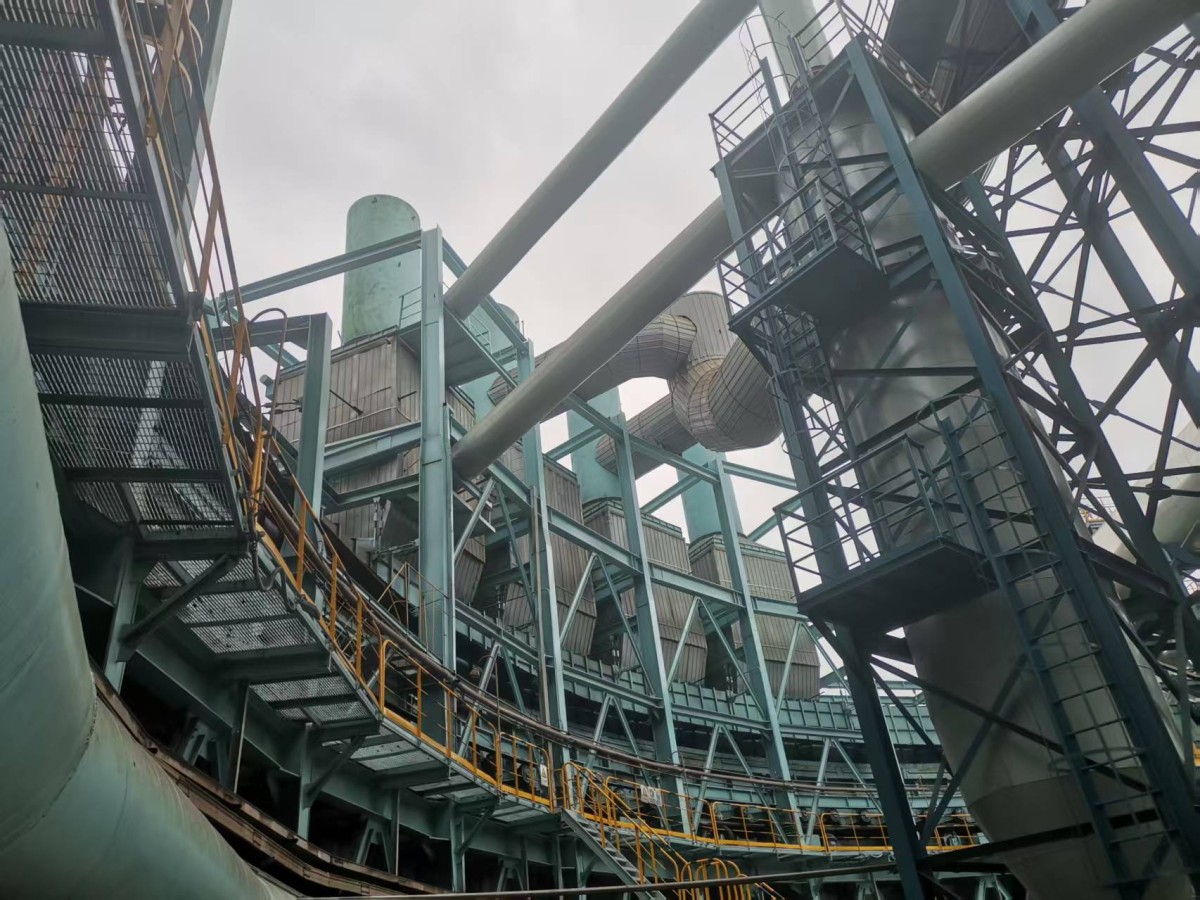

Кейс – Металлургическая база Rizhao группы Shandong Iron & Steel

На металлургической базе Rizhao группы Shandong Iron & Steel две агломерационные машины площадью 500 м² были оснащены круговыми охладителями. Каждый охладитель оборудован трехступенчатой системой рекуперации тепла дымовых газов для производства сетевой циркуляционной воды (температура подачи: 110℃, возврата: 80℃), обеспечивая теплом абсорбционные холодильные установки.

• Температура дымовых газов на входе: 230℃

• Температура дымовых газов на выходе: 120℃

• Расход дымовых газов: 420 000 м³/ч (стабильная работа до 406 000 м³/ч)

• Параметры горячей воды: Вход 80℃ → Выход 110℃

• Состояние эксплуатации: Стабильная и надежная работа с момента ввода в эксплуатацию, практически не требует обслуживания, кроме модификаций расширения

• Экономическая выгода: Свыше 30 млн. юаней в год

Этот кейс демонстрирует, что технология утилизации отходящего тепла круговых охладителей BOOYO не только технически осуществима, но и дает выдающиеся результаты на крупных металлургических базах.

О компании Shandong BOOYO Heavy Industry Group

Shandong BOOYO Heavy Industry Group — ведущее предприятие, специализирующееся на эффективном использовании энергии. Компания объединяет проектирование, НИОКР, производство, продажи и монтаж, обслуживая такие отрасли, как металлургия, энергетика, нефтехимия и энергосбережение.

• Масштабы: 4400 му земли, 160 000 м² производственных площадей, 1760 сотрудников, включая более 110 инженеров.

• Производственные мощности: Более 5000 теплообменников ежегодно, общая мощность превышает 500 000 тонн.

• Продукция: Теплообменники, сосуды под давлением, котлы-утилизаторы, конденсаторы, испарители и колонны.

• Техническая оснащенность: Оборудована современными автоматическими линиями сварки, станками с ЧПУ и лазерными системами, используя передовую технологию сварки KD-TIG для гарантии качества продукции.

• Присутствие на рынке: Широко применяется в металлургии, нефтехимии, энергетике, коксохимии и углехимии, продукция экспортируется по всему миру.

• Инновации: Реализует крупные национальные и провинциальные энергосберегающие проекты, являясь пионером в области утилизации низкотемпературных дымовых газов и энергосберегающих решений для круговых охладителей.

Руководствуясь философией профессионализма, интеграции и интернационализации, BOOYO стремится стать мировым лидером в производстве оборудования для утилизации отходящего тепла и энергосбережения.
