Пучок труб котельного экономайзера является важным компонентом рекуперации тепла, используемым в промышленных котлах, котлах-утилизаторах и системах рекуперации тепла дымовых газов. Обычно он устанавливается в секции котла с низкотемпературными дымовыми газами для утилизации остаточного тепла выхлопных газов и предварительного подогрева питательной воды котла.

При техническом обслуживании и модернизации котлов пучок труб экономайзера часто заменяется как предварительно изготовленный узел. По сравнению с поставкой только отдельных труб, собранный на заводе пучок труб экономайзера позволяет сократить объем сварочных работ на месте, уменьшить время простоя котла и повысить эффективность монтажа.

Boyu Industry производит индивидуальные пучки труб котельных экономайзеров, узлы пучков испарительных труб и другие запасные части для котлов в соответствии с чертежами заказчика и требованиями проекта.

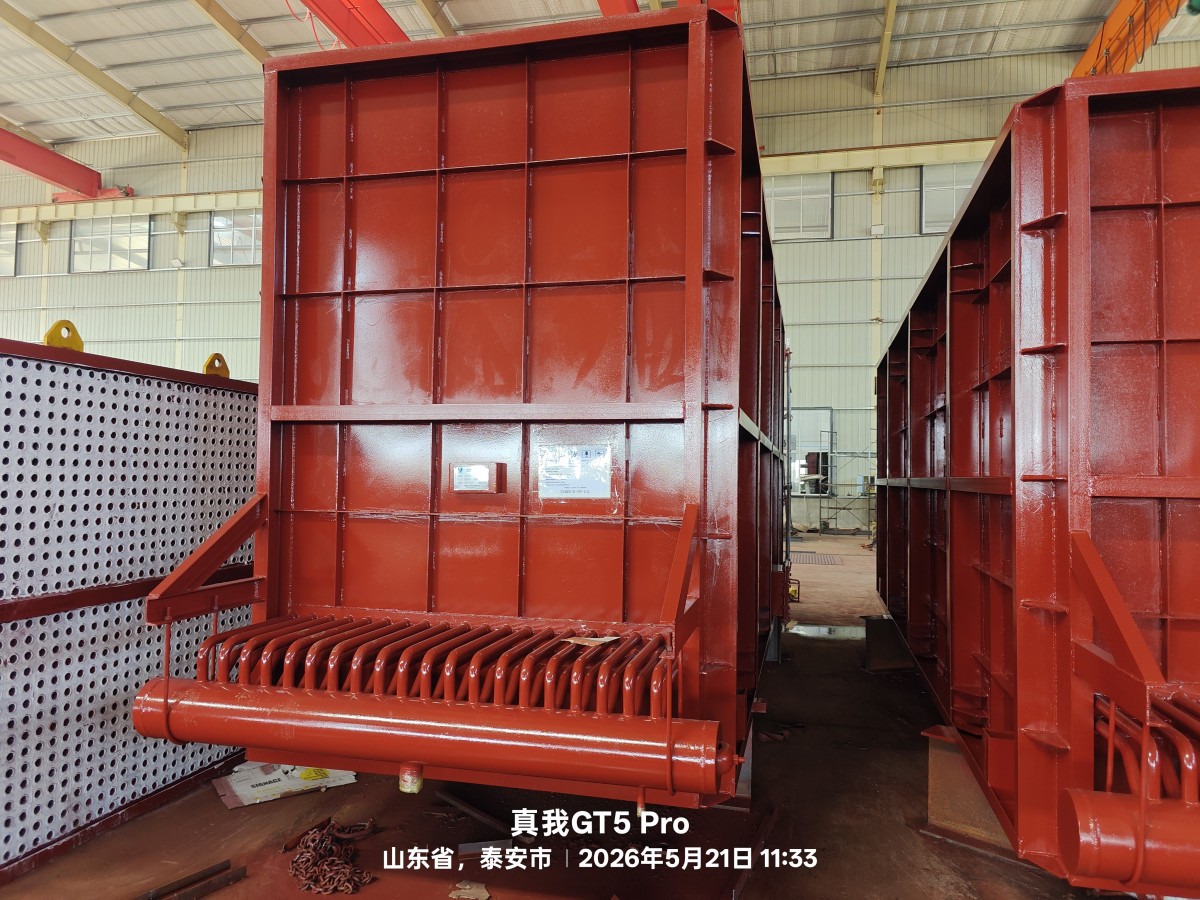

Что такое пучок труб котельного экономайзера?

Пучок труб котельного экономайзера — это группа труб, расположенных в секции экономайзера котла. Его основная функция заключается в поглощении тепла из дымовых газов и передаче его питательной воде котла до того, как вода поступит в барабан или систему испарения.

За счет утилизации отходящего тепла выхлопных газов экономайзер помогает повысить тепловую эффективность котла и снизить расход топлива.

Типовой узел пучка труб экономайзера может включать:

• Прямые или U-образные котельные трубы
• Гибы труб
• Ряды труб
• Соединительные трубы
• Сварные соединения
• Опоры хомутового типа
• Прокладки и кронштейны
• Втулки стенки топки или монтажные интерфейсы
• Документы по испытанию давлением и поставке

Для проектов по замене новый пучок труб экономайзера должен соответствовать исходной компоновке котла. Шаг труб, форма гиба, положение опор и размеры интерфейсов должны быть тщательно проверены перед изготовлением.

Почему требуется замена пучков труб экономайзера

Экономайзер работает в тяжелых условиях. Он подвергается воздействию дымовых газов, золы, соединений серы, температурных колебаний и возможной коррозии в точке росы. После длительной эксплуатации пучок труб может страдать от протечек, коррозии, засорения золой или ухудшения теплообмена.

Распространенные причины замены включают:

1. Протечка труб

Протечка труб является одной из наиболее распространенных причин замены экономайзера. Протечка может быть вызвана коррозией, эрозией, термической усталостью, плохим качеством воды или дефектами сварки.

Если протечки происходят неоднократно, частичный ремонт может быть уже неэкономичным. Замена всего пучка труб экономайзера может быть более безопасным и надежным решением.

2. Низкотемпературная коррозия в точке росы

В дымовых газах, содержащих соединения серы, может возникать коррозия серной кислотой в точке росы, когда температура стенки трубы ниже кислотной точки росы. Это особенно часто встречается в зонах низкотемпературной рекуперации тепла.

Для такого типа условий эксплуатации часто выбираются коррозионностойкие материалы, такие каксталь ND 09CrCuSb.

3. Отложение золы и загрязнение

Отложение золы на поверхности труб снижает эффективность теплообмена и увеличивает сопротивление дымовых газов. Если очистка не может восстановить исходные характеристики, может потребоваться замена.

4. Модернизация котла или увеличение мощности

Когда котельная система модернизируется или изменяется, исходный экономайзер может потребовать перепроектирования. Новый пучок труб может быть изготовлен в соответствии с обновленными рабочими параметрами и условиями монтажа.

5. Замена запасных частей для зарубежных проектов

Для зарубежных проектов технического обслуживания заказчики часто предпочитают предварительно изготовленные узлы пучков труб. Это сокращает объем работ по изготовлению на месте и облегчает монтаж для местных бригад.

Ключевые факторы проектирования при замене пучка труб экономайзера

Сменный пучок труб экономайзера обычно изготавливается по индивидуальному заказу в соответствии с чертежом исходного оборудования. Перед производством должны быть подтверждены следующие проектные факторы.

Диаметр труб и толщина стенки

Размер трубы напрямую влияет на площадь теплообмена, падение давления, механическую прочность и совместимость при монтаже.

Обычные параметры включают:

• Наружный диаметр трубы
• Толщина стенки трубы
• Длина трубы
• Радиус гиба
• Шаг труб
• Количество рядов труб
• Количество пар труб
• Общая площадь теплообмена

Например, в недавнем проекте по запасным частям для котлов во Вьетнаме Boyu поставила узлы пучков труб экономайзера с использованием труб из стали ND 09CrCuSb. Проект включал узлы экономайзера с трубами OD38 × 4 mm и OD32 × 4 mm, которые требовалось согнуть в U-образную форму, сварить и собрать перед поставкой.

Расположение труб

Расположение труб должно соответствовать исходной конструкции котла. Даже небольшое отклонение размеров может вызвать помехи при монтаже на месте.

Распространенные варианты расположения труб включают:

• Прямолинейное расположение труб
• U-образное расположение труб
• Линейная компоновка труб
• Шахматная компоновка труб
• Многорядная конструкция пучка труб

Для работ по замене исходный чертеж очень важен. Если исходный чертеж недоступен, могут потребоваться замеры на месте, фотографии и образцы деталей.

Опорная конструкция

Пучок труб экономайзера нуждается в надлежащей системе опор для предотвращения вибрации, деформации и повреждений при транспортировке.

Опорные компоненты могут включать:

• Опоры хомутового типа
• Трубные зажимы
• Прокладки
• Кронштейны
• Крепежные пластины
• Втулки стенки топки

В проекте во Вьетнаме узлы пучков труб экономайзера должны были включать опоры хомутового типа и быть предварительно собраны с предварительно приваренными втулками стенки топки.

Сварка и сборка

Изготовление пучка труб экономайзера обычно включает резку труб, гибку, позиционирование, сварку, установку опор и контроль размеров.

По сравнению со сваркой на месте, изготовление в цехе обеспечивает лучший контроль над:

• Качеством сварки
• Точностью сборки
• Шагом труб
• Положением опор
• Допуском по размерам
• Подготовкой к испытанию давлением
• Сопроводительной документацией поставки

Для зарубежных проектов сборка в цехе может значительно сократить объем работ на месте.

Выбор материалов для пучков труб котельного экономайзера

Выбор материала имеет решающее значение, поскольку экономайзер часто расположен в зоне низкотемпературных дымовых газов. Разные виды топлива и составы дымовых газов требуют разных решений по материалам.

Распространенные варианты материалов включают:

Сталь ND 09CrCuSb для пучков труб экономайзера

Сталь ND, также известная как сталь 09CrCuSb, широко используется в Китае для котельных экономайзеров, воздухоподогревателей и оборудования для рекуперации тепла низкотемпературных дымовых газов. Ее обычно выбирают для условий эксплуатации, где возможна коррозия серной кислотой в точке росы.

По сравнению с обычной углеродистой сталью, сталь ND обладает лучшей стойкостью к низкотемпературной сернокислотной коррозии. Она подходит для:

• Пучков труб котельного экономайзера
• Низкотемпературных экономайзеров
• Воздухоподогревателей
• Котлов-утилизаторов
• Систем рекуперации тепла дымовых газов
• Запасных частей котлов, подвергающихся воздействию серосодержащих дымовых газов

В проекте по запасным частям для котлов во Вьетнаме узлы пучков труб экономайзера были изготовлены из стали ND 09CrCuSb с использованием U-образных конструкций труб и сборкой в цехе перед поставкой.

Преимущества предварительно изготовленных узлов пучков труб экономайзера

Для проектов по замене котлов предварительно изготовленные узлы пучков труб имеют несколько преимуществ по сравнению с поставкой отдельных труб.

Сокращение сварочных работ на месте

Гибка, сварка и сборка труб выполняются в цехе. Это сокращает объем сварочных работ на месте и повышает эффективность монтажа.

Сокращение времени простоя котла

Время простоя котла обходится дорого. Предварительно изготовленный пучок труб экономайзера может быть установлен быстрее, помогая заказчикам сократить время простоя при техническом обслуживании.

Лучший контроль размеров

Заводская сборка позволяет производителю контролировать шаг труб, форму гиба, расположение опор и общие размеры перед отгрузкой.

Более качественный контроль качества

Контроль может проводиться до поставки, включая проверку размеров, контроль сварки, испытание давлением и проверку документов.

Более простой монтаж за рубежом

Для экспортных проектов предварительно изготовленные узлы уменьшают зависимость заказчика от местных производственных ресурсов и помогают избежать рисков монтажа на месте.

Процесс производства узлов пучков труб экономайзера

Типовой процесс производства пучка труб экономайзера включает:

1. Проверку чертежей и техническое уточнение
2. Закупку и контроль материалов
3. Резку труб
4. Гибку труб
5. Позиционирование и сборку труб
6. Сварку
7. Предварительную сборку опор и втулок
8. Контроль размеров
9. Испытание давлением или требуемый контроль
10. Обработку поверхности
11. Упаковку и поставку
12. Передачу инспекционных документов

Для запасных частей котлов особенно важна точность размеров. Сменный узел должен соответствовать исходной конструкции котла, иначе монтаж на месте может быть задержан.

Контроль качества и сопроводительные документы

Контроль качества важен для котельных деталей, работающих под давлением, и компонентов теплообмена. В зависимости от требований заказчика производитель может предоставить:

• Сертификаты на материалы
• Сертификат на продукцию
• Протоколы сварки
• Отчет о контроле размеров
• Отчет об испытании давлением
• Упаковочный лист
• Документы по монтажным указаниям
• Другие документы по конкретному проекту

В контракте на поставку запасных частей во Вьетнам от поставщика требовалось предоставить отчеты об испытании продукции давлением и соответствующие сопроводительные документы до поставки.

Какая информация необходима для расчета стоимости?

Для точного расчета стоимости замены пучка труб экономайзера производителю нужна полная техническая информация.

Для проектов по замене также полезны фотографии существующего экономайзера, записи замеров на месте и предыдущие записи о техническом обслуживании.

Области применения узлов пучков труб экономайзера

Узлы пучков труб экономайзера широко используются в:

• Промышленных котлах
• Котлах-утилизаторах
• Котлах электростанций
• Котлах химических заводов
• Системах рекуперации коксового отходящего тепла
• Котлах-утилизаторах цементных заводов
• Котлах на биомассе
• Системах рекуперации тепла дымовых газов
• Проектах модернизации и технического обслуживания котлов

Они часто поставляются вместе с другими компонентами котла, такими как:

• Узлы пучков испарительных труб
• Змеевики пароперегревателя
• Змеевики промежуточного пароперегревателя
• Трубные пакеты воздухоподогревателя
• Экономайзеры с H-образными оребренными трубами
• Экономайзеры со спирально оребренными трубами
• Котельные коллекторы
• Соединительные трубы

Boyu Industry: производитель индивидуальных пучков труб котельного экономайзера

Boyu Industry производит индивидуальные пучки труб котельных экономайзеров и запасные части для котлов в соответствии с чертежами заказчика и требованиями проекта. Компания может предоставить услуги по гибке труб, сварке, сборке, подбору опор, контролю и экспортной поставке.

Для зарубежных проектов по замене Boyu может производить предварительно изготовленные узлы пучков труб экономайзера на основе подтвержденных чертежей. Это помогает заказчикам сократить объем монтажных работ на месте, уменьшить время остановки на техническое обслуживание и повысить надежность замены.

Независимо от того, включает ли проект пучки труб экономайзера из стали ND, U-образные узлы котельных труб, узлы пучков испарительных труб или другие котельные детали, работающие под давлением, Boyu может предоставить техническую проверку и поддержку индивидуального производства.

Заключение

Пучок труб котельного экономайзера является ключевым компонентом рекуперации тепла в промышленных котельных системах. Для проектов по замене и техническому обслуживанию правильное проектирование, выбор материалов и качество изготовления напрямую влияют на эффективность монтажа и долгосрочную эксплуатацию.

По сравнению с поставкой отдельных труб, предварительно изготовленные узлы пучков труб экономайзера позволяют сократить сварочные работы на месте, повысить точность размеров и уменьшить время простоя котла.

Boyu Industry поставляет индивидуальные узлы пучков труб экономайзера, узлы пучков испарительных труб и другие запасные части для котлов для применения в промышленных котлах и системах рекуперации отходящего тепла. Заказчики могут отправить чертежи, требования к материалам, спецификации труб и информацию о поставке для расчета стоимости и подготовки производственного предложения.

FAQ

Что такое пучок труб котельного экономайзера?

Пучок труб котельного экономайзера — это группа труб, установленная в секции экономайзера котла. Он поглощает тепло из дымовых газов и передает его питательной воде котла для повышения эффективности котла.

Какой материал используется для пучков труб экономайзера?

Материал зависит от условий эксплуатации. Обычные материалы включают углеродистую сталь, сталь ND 09CrCuSb, нержавеющую сталь и легированную сталь. Сталь ND часто используется в условиях низкотемпературной сернокислотной коррозии в точке росы.

Можно ли изготовить пучки труб экономайзера по чертежам?

Да. Пучки труб экономайзера обычно изготавливаются по индивидуальному заказу в соответствии с чертежами заказчика, включая размер труб, форму гиба, расположение труб, опорную конструкцию и монтажный интерфейс.

Почему используются предварительно изготовленные узлы пучков труб экономайзера?

Предварительно изготовленные узлы сокращают сварку на месте, уменьшают время простоя котла, улучшают контроль размеров и упрощают зарубежный монтаж.

Какая информация необходима для расчета стоимости?

Заказчики должны предоставить чертежи, требования к материалам, диаметр труб, толщину стенки, количество труб, сведения об опорах, требования к контролю и место поставки.
