В промышленных котельных системах короб испарительных труб является важной запасной частью котла, используемой для теплопередачи, циркуляции воды и замены системы в ходе проектов технического обслуживания или модернизации. Для электростанций, химических предприятий, систем утилизации отходящего тепла и пользователей промышленных котлов надежное изготовление трубных коробов напрямую влияет на стабильность работы котла, срок службы и затраты на обслуживание.

Недавно Boyu Industry поставила запасные части коробов испарительных труб для проекта во Вьетнаме, включая изготовленные на заказ сборки трубных коробов, произведенные в соответствии с утвержденными чертежами и требованиями проекта. В поставку входили короб испарительных труб деаэрации I и короб испарительных труб деаэрации II, оба с использованием труб из ND steel 09CrCuSb с наружным диаметром 38 mm × толщиной стенки 4 mm.

Что такое короб испарительных труб?

Короб испарительных труб — это предварительно собранный компонент котельных труб, предназначенный для передачи тепла от дымовых газов воде или пароводяной смеси. Он обычно используется в секциях испарителя котла, котлах-утилизаторах, системах рекуперации тепла и проектах модернизации котлов.

По сравнению с поставкой отдельных труб, изготовленный трубный короб имеет несколько преимуществ:

• Более простой монтаж на площадке
• Лучшая размерная согласованность
• Снижение объема сварочных работ на месте
• Меньшее время остановки на техническое обслуживание
• Повышенная эффективность замены
• Лучший контроль качества перед поставкой

Для зарубежных проектов по запасным частям, особенно когда время монтажа на площадке ограничено, предварительно собранные трубные короба помогают клиентам снизить строительные риски и повысить эффективность замены.

ND Steel 09CrCuSb для применения в котельных трубных коробах

Для этого вьетнамского проекта по запасным частям короба испарительных труб были изготовлены из ND steel 09CrCuSb. Этот материал широко используется в котельном и теплоутилизационном оборудовании, где требуется стойкость к низкотемпературной коррозии в точке росы.

ND steel обычно выбирают для оборудования, работающего в среде дымовых газов, содержащих соединения серы. По сравнению с обычной углеродистой сталью ND steel обеспечивает лучшую стойкость к сернокислотной коррозии в точке росы, что делает ее подходящей для:

• Котельных экономайзеров
• Секций испарительных труб
• Воздухоподогревателей
• Котлов-утилизаторов
• Систем рекуперации тепла дымовых газов
• Сменных частей промышленных котлов

Для клиентов, заменяющих старые компоненты котла, выбор материала является одним из важнейших факторов. Использование подходящего коррозионностойкого материала может продлить срок службы запасных частей котла и сократить частоту будущего обслуживания.

Основные технические характеристики поставленного короба испарительных труб

Согласно требованиям проекта, сборки коробов испарительных труб были изготовлены со следующими характеристиками:

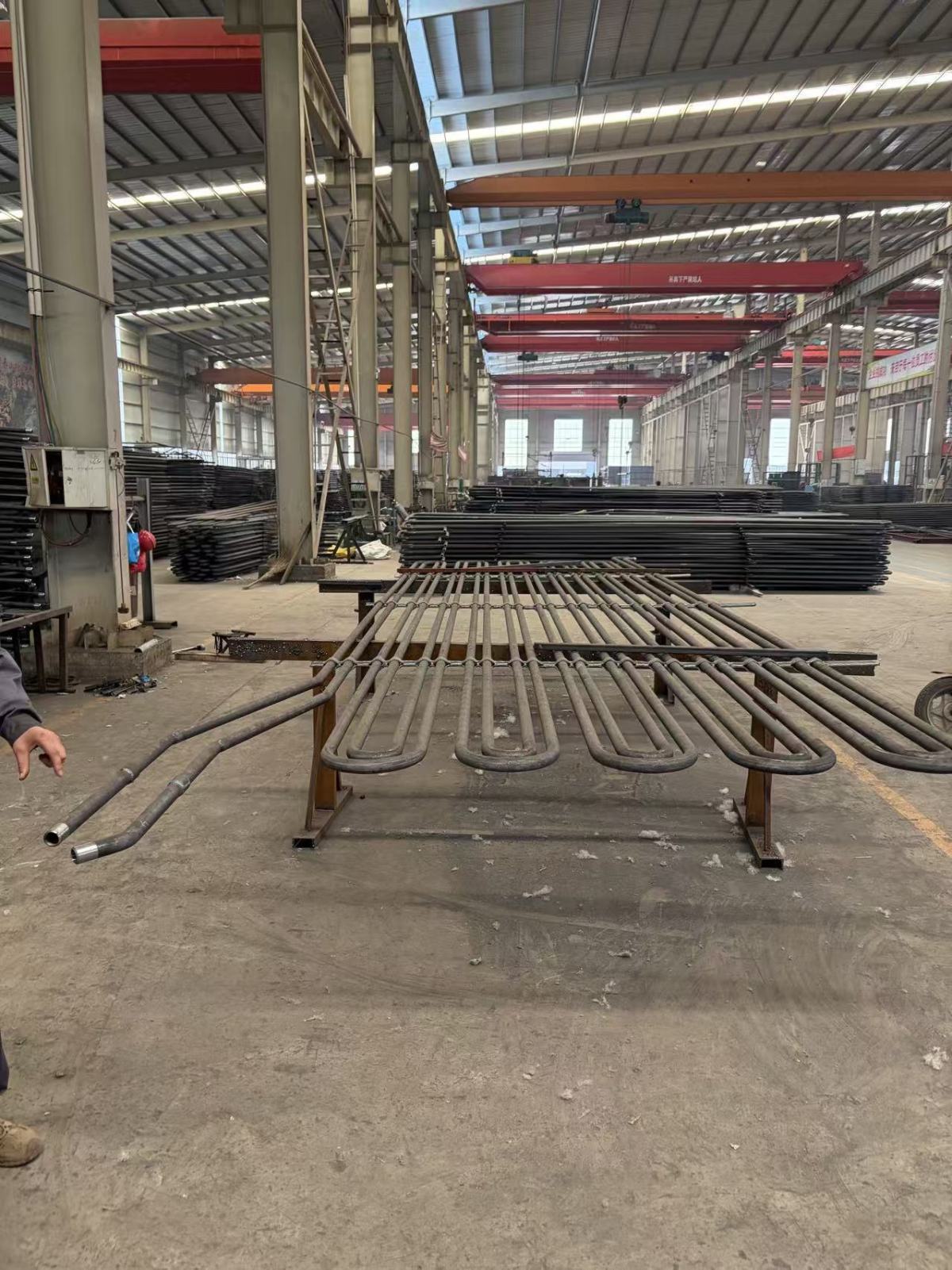

Контракт также требовал, чтобы трубные короба были согнуты в U-образную форму, сварены и собраны до поставки, с соответствующими опорами зажимного типа и предварительно приваренными втулками стенки топки.

Почему предварительно собранные трубные короба предпочтительны в качестве запасных частей котла

Для запасных частей котла, экспортируемых за рубеж, предварительная сборка особенно важна. Если поставляются только отдельные трубы, заказчику может потребоваться больше работ по резке, гибке, сварке и выверке на месте. Это увеличивает объем работ на площадке и также может привести к дополнительным ошибкам монтажа.

Предварительно собранный короб испарительных труб обеспечивает лучший контроль над:

1. Точностью гибки труб

U-образная конструкция труб должна соответствовать исходной компоновке котла и монтажному положению. Точная гибка уменьшает монтажные помехи и повышает эффективность замены.

2. Качеством сварки

Заводская сварка обычно более контролируема, чем сварка на месте. Параметры сварки, контроль и проверка размеров могут выполняться в заводских условиях.

3. Согласованностью сборки

Шаг труб, положение опор и соединение втулок должны соответствовать утвержденным чертежам. Правильная сборка помогает избежать отклонений при монтаже на площадке.

4. Транспортировкой и обращением на площадке

Для крупных запасных частей котла правильная сборка конструкции и упаковка снижают риск деформации при перевозке на большие расстояния.

Области применения сборок коробов испарительных труб

Boyu Industry может изготавливать на заказ короба испарительных труб и связанные с ними котельные детали, работающие под давлением, для различных промышленных применений, включая:

• Промышленные котлы
• Котлы-утилизаторы
• Котлы электростанций
• Системы утилизации коксового отходящего тепла
• Котлы химических предприятий
• Системы утилизации отходящего тепла цементных заводов
• Оборудование для рекуперации тепла дымовых газов
• Проекты модернизации и замены котлов

Помимо коробов испарительных труб, Boyu также может поставлять связанные компоненты котла, такие как:

• Трубные короба экономайзеров
• Трубные короба деаэратора питательной воды котла
• Экономайзеры с H-образным оребрением
• Экономайзеры со спирально оребренными трубами
• Трубные пучки воздухоподогревателя
• Змеевики котельных труб
• Компоненты пароперегревателя и промежуточного пароперегревателя

Производственные возможности для изготовления нестандартных котельных трубных коробов

Как производитель компонентов котлов и теплообменного оборудования, Boyu Industry предоставляет изготовление на заказ на основе чертежей клиента и технических требований. Для запасных частей трубных коробов типичный производственный процесс включает:

1. Проверку чертежей и техническое подтверждение
2. Закупку и проверку материалов
3. Резку и гибку труб
4. Сборку и позиционирование труб
5. Сварку и контроль размеров
6. Предварительную сборку опор и втулок
7. Испытание давлением или требуемый контроль
8. Упаковку и поставку

Для проекта во Вьетнаме контракт требовал отчеты об испытании продукции давлением и соответствующие отгрузочные документы до отправки.

Изготовление на заказ по чертежам

Каждая котельная система может иметь различную схему расположения труб, шаг, опорную конструкцию, интерфейс стенки топки и монтажное пространство. Поэтому короба испарительных труб обычно изготавливаются на заказ по проектным чертежам, а не поставляются как стандартная складская продукция.

Для получения коммерческого предложения клиентам рекомендуется предоставить следующую информацию:

Для проектов замены также полезны фотографии существующей детали котла и данные замеров на площадке

Boyu Industry: производитель котельных трубных коробов в Китае

Boyu Industry производит на заказ теплообменное оборудование, компоненты котлов и детали сосудов под давлением для отечественных и зарубежных клиентов. Обладая опытом в области запасных частей котлов, экономайзеров, воздухоподогревателей и оборудования для рекуперации тепла, Boyu может предложить практичные производственные решения для проектов обслуживания и модернизации котлов.

Недавний проект по запасным частям во Вьетнаме демонстрирует возможности Boyu по поставке изготовленных на заказ сборок котельных трубных коробов на основе утвержденных чертежей, включая изготовление U-образных труб из ND steel, сварку, подбор опор и предварительную сборку перед поставкой.

Для клиентов, которым требуются короб испарительных труб, трубный короб экономайзера, запасные части котла или сборки котельных труб из ND steel, Boyu может предоставить техническую проверку, изготовление и поддержку экспортной поставки.

Заключение

Короб испарительных труб является ключевой запасной частью котла для теплопередачи и проектов замены котлов. Для зарубежного обслуживания котлов предварительно собранный трубный короб может сократить объем работ на площадке, повысить эффективность монтажа и помочь клиентам уменьшить время простоя.

Boyu Industry может изготавливать на заказ короба испарительных труб, трубные короба экономайзеров и другие котельные детали, работающие под давлением, в соответствии с чертежами клиента, требованиями к материалам и условиями проекта. Для котельных запасных частей из ND steel Boyu может предоставить услуги по гибке труб, сварке, сборке, контролю и экспортной поставке.

FAQ

Что такое короб испарительных труб?

Короб испарительных труб — это сборка котельных труб, используемая в секции испарителя котла или системе утилизации отходящего тепла. Она помогает передавать тепло и поддерживает циркуляцию пароводяной смеси.

Какой материал обычно используется для коробов испарительных труб котла?

Материалы зависят от условий эксплуатации. Для среды дымовых газов с риском коррозии в точке росы обычно используется ND steel 09CrCuSb благодаря своей коррозионной стойкости.

Может ли Boyu изготавливать трубные короба по чертежам клиента?

Да. Boyu может изготавливать нестандартные трубные короба по утвержденным чертежам, включая гибку труб, сварку, сборку опор и контроль.

Какая информация нужна для коммерческого предложения?

Клиенты должны предоставить чертежи, требования к материалам, диаметр труб, толщину стенки, количество, требования к контролю и место поставки.

Могут ли короба испарительных труб поставляться как запасные части?

Да. Короба испарительных труб часто поставляются как запасные части котла для проектов технического обслуживания, замены и модернизации.
