Инженерная логика в промышленных и энергетических котлах

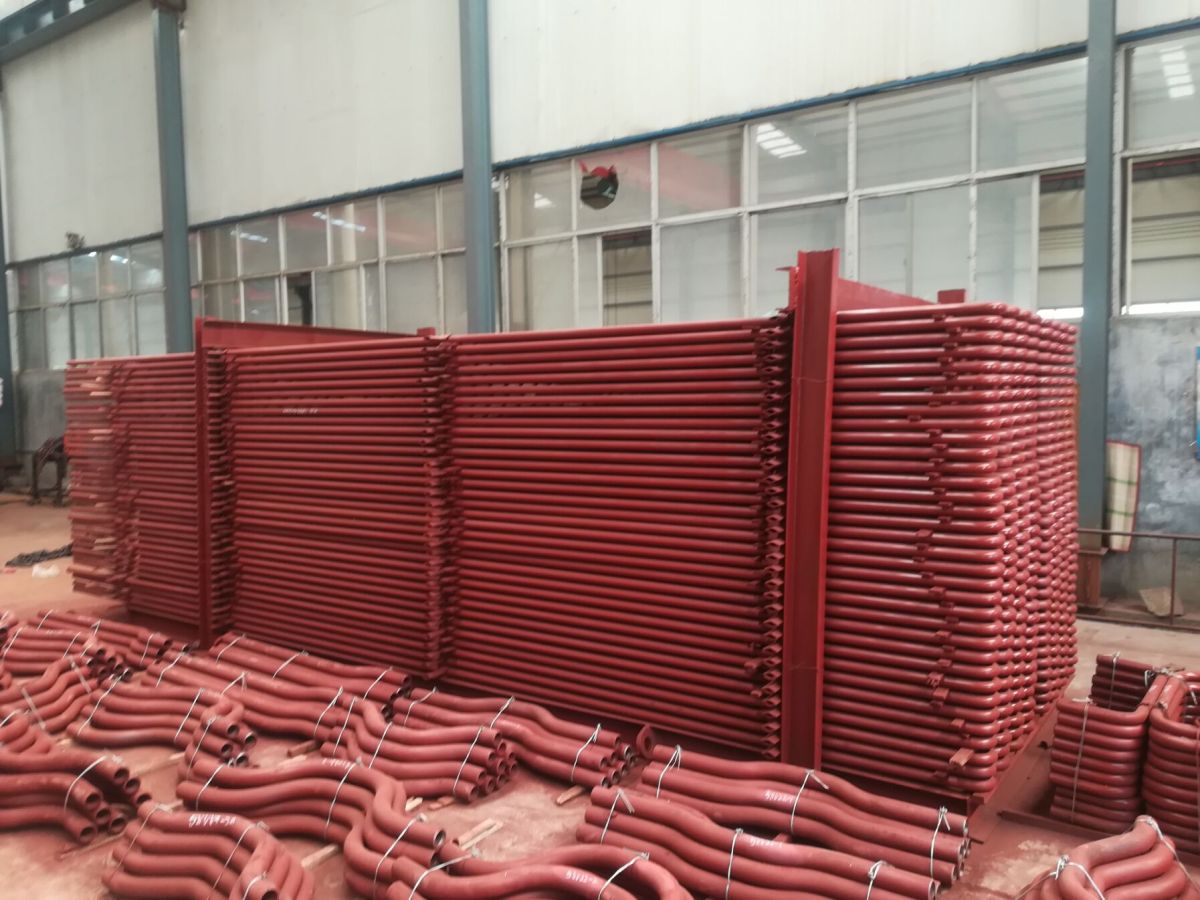

В котлах среднего и высокого давления, а также в энергетических котлах система перегрева редко проектируется как единая нагревательная поверхность. Вместо этого она обычно разделяется на первичный пароперегреватель и вторичный пароперегреватель.
Такое ступенчатое расположение обусловлено не сложностью, а результатом долгосрочной оптимизации, учитывающей баланс между тепловой эффективностью, безопасностью материалов и надежностью эксплуатации.

1. Назначение системы перегрева

Пар, образующийся в барабане котла, является насыщенным паром, температура которого фиксирована при заданном давлении. Если этот пар подавать непосредственно в паровую турбину:

• Содержание влаги будет высоким

• Увеличится эрозия лопаток турбины

• Термический КПД снизится

Таким образом, роль пароперегревателя заключается в преобразовании насыщенного пара в сухой, стабильный и регулируемый перегретый пар.

С ростом параметров пара одноступенчатый пароперегреватель уже не может одновременно обеспечить:

• Стабильный контроль температуры

• Приемлемую температуру металла труб

• Долгосрочную надежность эксплуатации

Это и является основной причиной разделения системы на первичный и вторичный пароперегреватели.

2. Первичный пароперегреватель

2.1 Функциональная роль

Первичный пароперегреватель выполняет начальную стадию перегрева, повышая температуру насыщенного пара до умеренно перегретого состояния.
Его цель — не достичь конечной температуры основного пара, а обеспечить безопасный и стабильный тепловой переход.

2.2 Типичное расположение

• Располагается вблизи выхода топки или в передней части конвективного газохода

• Подвергается воздействию средних и высоких температур дымовых газов

• Теплопередача преимущественно конвективная с ограниченным радиационным влиянием

2.3 Инженерное значение

• Предотвращает попадание насыщенного пара в зоны с максимальной температурой

• Снижает термические напряжения и градиенты температуры металла труб

• Создает стабильные входные условия для вторичного пароперегревателя

С инженерной точки зрения первичный пароперегреватель обеспечивает:
стабильность, запас безопасности и тепловое буферирование.

3. Вторичный пароперегреватель

3.1 Функциональная роль

Вторичный пароперегреватель завершает заключительную стадию перегрева, повышая температуру пара до расчетной температуры основного пара с высокой точностью.

Эта нагревательная поверхность непосредственно определяет условия входа в турбину и оказывает решающее влияние на общую эффективность электростанции.

3.2 Типичное расположение

• Располагается в высокотемпературных зонах топки или в задних конвективных секциях

• Подвергается воздействию самых высоких температур дымовых газов в котле

• Испытывает значительные тепловые потоки и быстрые изменения в зависимости от нагрузки

3.3 Инженерные особенности

• Наибольший риск перегрева труб и повреждения от ползучести

• Строгие требования к выбору материалов, качеству изготовления и контролю температуры

• Обычно является наиболее критичным компонентом при оценке срока службы пароперегревателя

С инженерной точки зрения вторичный пароперегреватель требует:
точности, работы в экстремальных тепловых условиях и управления сроком службы.

4. Основные различия между первичным и вторичным пароперегревателями

5. Почему необходимо ступенчатое перегревание

В котлах со средними и высокими параметрами одноступенчатый пароперегреватель часто приводит к:

• Локальному перегреву металла труб

• Чрезмерным колебаниям температуры основного пара

• Плохой адаптивности к изменениям нагрузки

• Недостаточному запасу безопасности эксплуатации

Суть ступенчатого перегревания можно выразить следующим образом:

Первичный пароперегреватель создает тепловую дистанцию;
вторичный пароперегреватель обеспечивает температурную точность.

Этот принцип стал стандартной философией проектирования в современном котлостроении.

6. Инженерный вывод

• Первичный пароперегреватель выполняет роль теплового буфера и стабилизатора безопасности

• Вторичный пароперегреватель определяет конечные параметры пара и пределы эффективности

• Надежная долгосрочная работа котла зависит от согласованного проектирования и эксплуатации обеих ступеней

В котлах среднего и высокого давления долговечность и производительность всей системы перегрева в конечном итоге определяются тем, насколько эффективно взаимодействуют эти два пароперегревателя.
