Поверхностный конденсатор представляет собой тип теплообменника, в котором для конденсации отработанного пара из турбины без непосредственного контакта с охлаждающей водой используется твердая поверхность (обычно металлические трубки). Он широко применяется на тепловых электростанциях, атомных электростанциях и в промышленных паровых системах, поскольку обеспечивает разделение конденсата и охлаждающей воды, сохраняя чистоту воды.

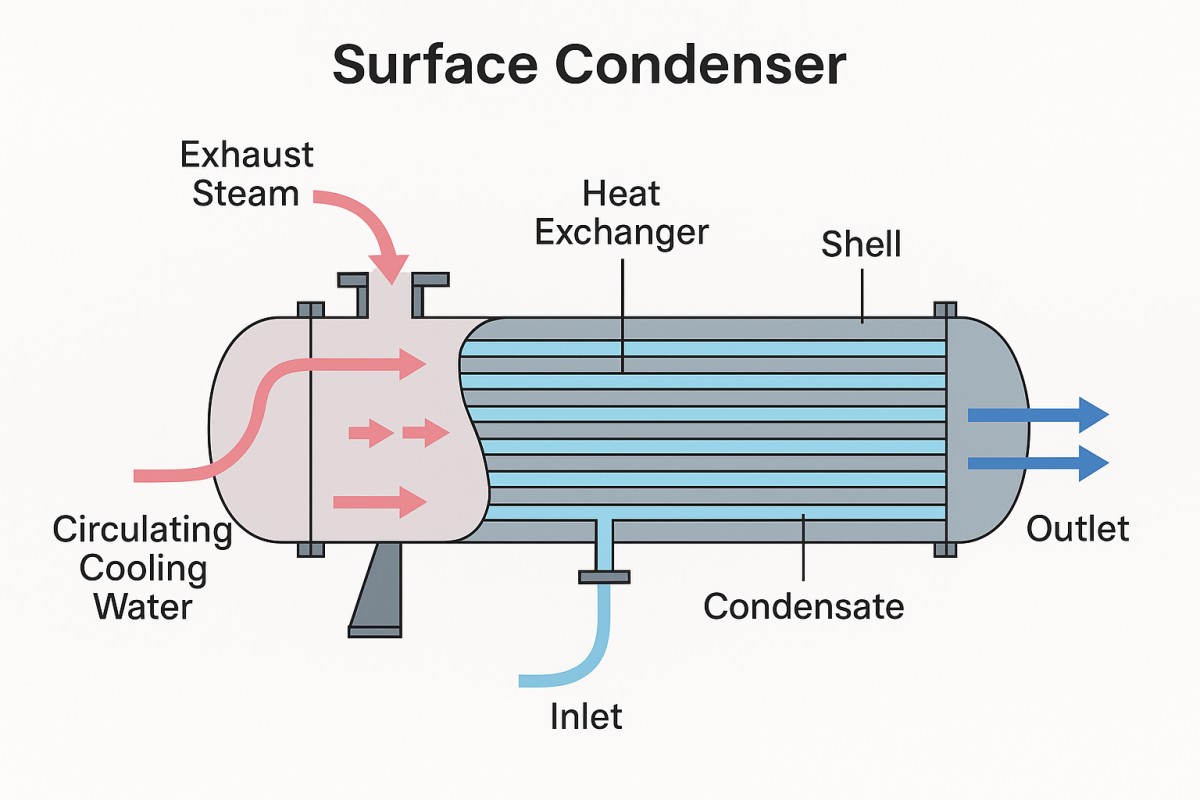

Принцип работы поверхностного конденсатора на электростанциях

Принцип работы поверхностного конденсатора основан на косвенном теплообмене:

1. Отработанный пар из турбины поступает в корпус конденсатора под низким давлением.

2. Охлаждающая вода циркулирует по трубкам внутри конденсатора.

3. Тепло передается через стенки трубок, в результате чего пар конденсируется в воду (конденсат).

4. Неконденсируемые газы удаляются системой отвода воздуха для поддержания вакуума.

5. Конденсат собирается и возвращается в систему питательной воды котла.

Основные процессы:

• Путь пара: вокруг трубок

• Путь охлаждающей воды: внутри трубок

• Способ теплопередачи: теплопроводность через стенки трубок

Компоненты поверхностного конденсатора

• Корпус – содержит отработанный пар и обеспечивает конструктивную прочность.

• Трубный пучок – содержит сотни или тысячи трубок для охлаждающей воды.

• Водяные камеры – распределяют охлаждающую воду по трубкам и отводят ее из трубок.

• Трубные доски – фиксируют трубки с обоих концов.

• Воздушный эжектор или вакуумный насос – поддерживает вакуум, удаляя воздух и неконденсируемые газы.

• Конденсатосборник – собирает конденсатную воду.

Конструктивные особенности и выбор материалов

• Материалы: медные сплавы, нержавеющая сталь или титан для трубок, устойчивых к коррозии.

• Площадь теплообмена: рассчитывается с учетом расхода пара, температуры охлаждающей воды и условий давления.

• Вакуумная система: имеет решающее значение для поддержания эффективности турбины.

Типы поверхностных конденсаторов

• Однопроходной конденсатор: охлаждающая вода проходит по трубкам в одном направлении.

• Многопроходной конденсатор: охлаждающая вода проходит по трубкам в несколько проходов для улучшения теплообмена.

Преимущества поверхностных конденсаторов на электростанциях

1. Повышенная эффективность: поддерживает низкое давление отработанного пара в турбине для увеличения выходной мощности.

2. Возврат конденсата: чистый конденсат может повторно использоваться в качестве питательной воды котла, что снижает расход воды.

3. Разделение жидкостей: пар и охлаждающая вода никогда не смешиваются, что обеспечивает чистоту воды.

4. Адаптивность: подходит для охлаждения морской или пресной водой.

Применение

• Тепловые электростанции (на угле, газе и мазуте)

• Атомные электростанции

• Промышленные когенерационные системы

Рекомендации по техническому обслуживанию и производительности

• Очистка трубок: предотвращайте загрязнение и образование накипи для поддержания эффективности теплообмена.

• Контроль вакуума: обеспечьте эффективную работу воздушных эжекторов или вакуумных насосов.

• Контроль коррозии: используйте соответствующие материалы и водоподготовку.

Заключение

Поверхностный конденсатор на электростанции необходим для эффективной выработки электроэнергии, возврата конденсата и поддержания теплового баланса цикла. При правильном проектировании, эксплуатации и техническом обслуживании поверхностные конденсаторы в значительной степени способствуют повышению энергоэффективности и экологической устойчивости.
