Введение

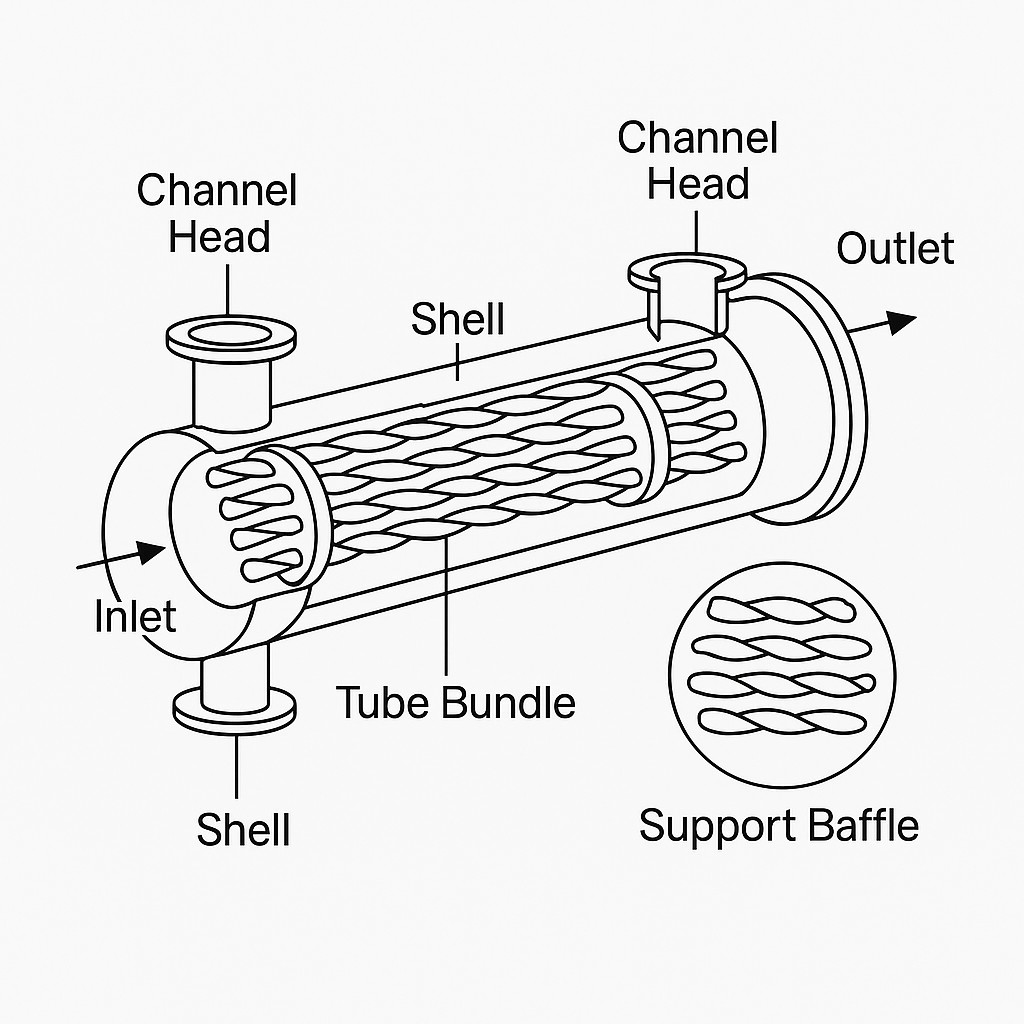

Кожухотрубные теплообменники являются наиболее распространенным типом теплообменного оборудования в нефтехимической, металлургической, энергетической и химической промышленности. Их преимущества включают прочную конструкцию, гибкость проектирования и проверенную надежность. Однако традиционная конструкция с прямыми трубами имеет ограничения в плане устойчивости к загрязнению, перепаду давления и общей эффективности теплопередачи.

Для преодоления этих проблем инженеры разработали несколько решений для повышения производительности кожухотрубных теплообменников, помимо технологии скрученных труб.

1. Улучшенные поверхности труб

Концепция: Использование труб со специальной геометрией поверхности — таких как оребренные трубы, гофрированные трубы или трубы с внутренними ребрами — значительно увеличивает площадь теплопередачи и турбулентность внутри труб.

Преимущества:

• Более высокий общий коэффициент теплопередачи.

• Более компактный дизайн оборудования.

Ограничения:

• Более сложный процесс производства.

• Трудности механической или химической очистки.

2. Спиральная конструкция перегородок

Концепция: Замена традиционных сегментных перегородок на спиральные направляет поток жидкости на стороне кожуха по спирали.

Преимущества:

• Более равномерное распределение жидкости.

• Уменьшение мертвых зон и склонности к загрязнению.

• Более низкий перепад давления на стороне кожуха по сравнению с сегментными перегородками.

Ограничения:

• Более высокая сложность проектирования и изготовления.

• Более высокие первоначальные затраты.

3. Турбулизаторы (вставки в трубы)

Концепция: Установка скрученных лент, металлических полос или проволочных спиралей внутри труб создает турбулентность и улучшает перемешивание.

Преимущества:

• Значительное увеличение коэффициента конвективной теплопередачи.

• Возможность компактного дизайна для высокопроизводительных задач.

Ограничения:

• Увеличение перепада давления на стороне труб.

• Возможные трудности с очисткой труб.

4. Оптимизация эксплуатации

Концепция: Помимо структурных улучшений, правильная эксплуатация и техническое обслуживание также могут поддерживать высокую эффективность теплопередачи.

Типичные меры:

• Поддержание оптимальной скорости потока для обеспечения турбулентности.

• Применение антизагрязняющих обработок или химических добавок.

• Регулярная очистка для минимизации сопротивления загрязнению.

Преимущества:

• Низкая стоимость и простота применения к существующим теплообменникам.

Ограничения:

• Эффективность сильно зависит от дисциплины эксплуатации и частоты обслуживания.

Сравнительное резюме

Заключение

Хотя теплообменники со скрученными трубами представляют собой одно из самых эффективных современных решений для повышения эффективности теплопередачи, другие подходы, такие как улучшенные поверхности труб, спиральные перегородки, турбулизаторы и оптимизация эксплуатации, также играют важную роль. Выбор подходящего решения требует баланса между производительностью теплопередачи, устойчивостью к загрязнению, перепадом давления, удобством обслуживания и стоимостью.

На практике сочетание улучшений конструкции и эксплуатационных стратегий часто дает наиболее надежные и экономически эффективные результаты.
