1. Функции низко-низкотемпературного экономайзера

Низко-низкотемпературный экономайзер (LLTE), также известный как охладитель дымовых газов, устанавливается выше по потоку от сухого электрофильтра (ESP) в системе дымовых газов котла угольных электростанций. Он рекуперирует отработанное тепло дымовых газов для подогрева питательной воды котла.

Снижая температуру дымовых газов с традиционного диапазона 120–150 °C до 85–95 °C (ниже точки росы кислоты, но выше точки росы воды), LLTE обеспечивает значительные преимущества в энергосбережении и экологии.

2. Энергосбережение и рекуперация тепла

LLTE передает явное тепло от дымовых газов к питательной воде котла, повышая температуру питательной воды и улучшая общую тепловую эффективность котла. Применение LLTE может снизить расход условного топлива примерно на 1,5–2,0 г/кВт·ч.

3. Улучшение производительности электрофильтра

Эффективность электрофильтра сильно зависит от удельного сопротивления летучей золы. При традиционных температурах дымовых газов (120–150 °C) летучая зола часто демонстрирует высокое сопротивление (>10¹¹ Ω·см), что приводит к эффекту обратной короны и плохому улавливанию пыли.

Когда температура дымовых газов снижается до примерно 90 °C, сопротивление летучей золы уменьшается на 1–2 порядка, возвращаясь к оптимальному диапазону 10⁴–10¹⁰ Ω·см. Это значительно повышает эффективность улавливания электрофильтра, позволяя достичь выбросов частиц ≤20 мг/Нм³ и, в благоприятных условиях, ≤10 мг/Нм³.

4. Синергетическое удаление SO₃

SO₃ в дымовых газах имеет точку росы кислоты, обычно между 110–150 °C. Когда дымовые газы охлаждаются до примерно 90 °C, SO₃ конденсируется в туман серной кислоты, который легко адсорбируется на частицах летучей золы.

Эти частицы, содержащие кислоту, легче улавливаются электрофильтром, достигая эффективности удаления SO₃ 80–95%. Это также снижает низкотемпературную коррозию и устраняет видимые явления синего или желтого дыма.

5. Дополнительные эксплуатационные преимущества

• Уменьшение объема дымовых газов (примерно на 20%)
• Снижение нагрузки на электрофильтры, дымососы и системы FGD
• Более высокое допустимое рабочее напряжение для электрофильтров
• Повышение общей надежности системы

6. Низко-низкотемпературный экономайзер с гравитационной тепловой трубой

Shandong Boyu Heavy Industry Technology Group Co., Ltd. совместно с ведущими научно-исследовательскими институтами разработала LLTE с гравитационной тепловой трубой, специально оптимизированный для глубокого охлаждения дымовых газов на угольных электростанциях.

7. Ключевые технические концепции

Тепловая трубка

Тепловая трубка — это высокоэффективное устройство теплопередачи, использующее испарение и конденсацию рабочей жидкости в герметичной вакуумной трубке, обеспечивая чрезвычайно высокую эффективную теплопроводность.

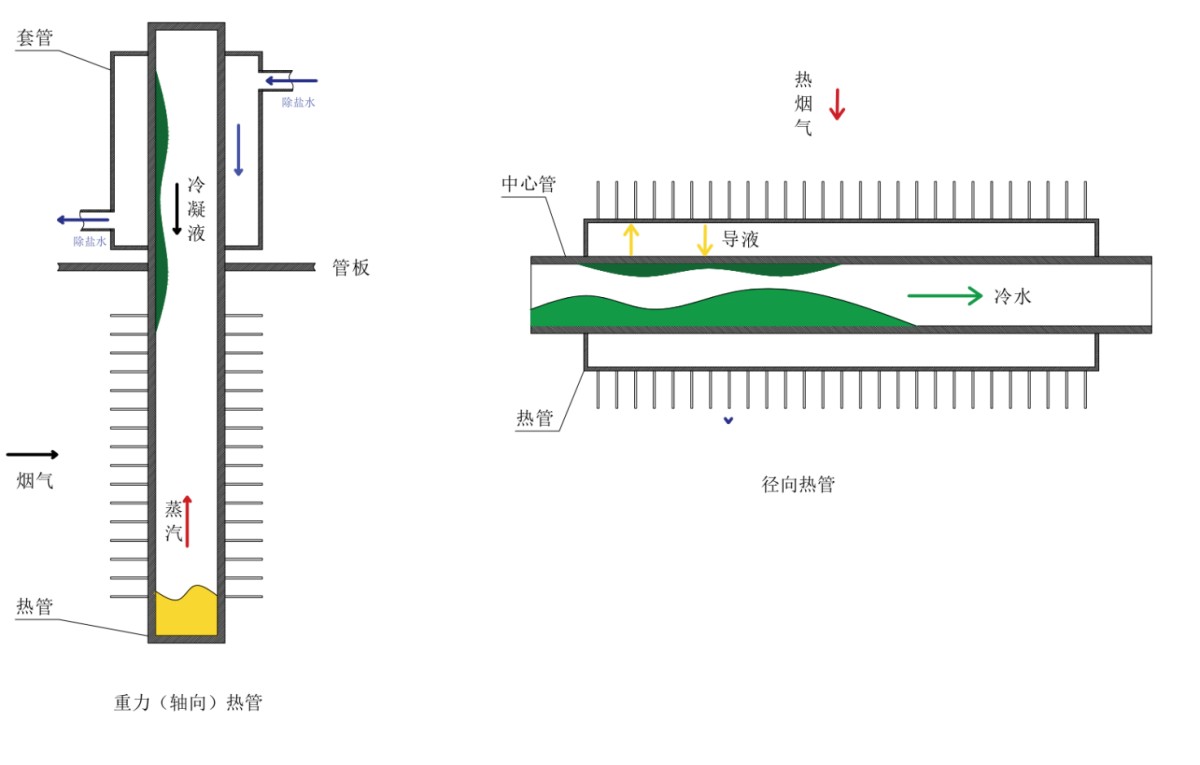

Гравитационная тепловая трубка

Гравитационная тепловая трубка (термосифон) использует силу тяжести для возврата конденсированной рабочей жидкости в испарительную секцию и широко применяется в системах рекуперации отработанного тепла.

Точка росы и точка росы кислоты

Коррозия точки росы воды происходит при 40–60 °C, в то время как коррозия точки росы кислоты, вызванная конденсацией серной кислоты, обычно происходит при 110–160 °C в зависимости от содержания серы в топливе.

8. Конструкция и преимущества LLTE с гравитационной тепловой трубой

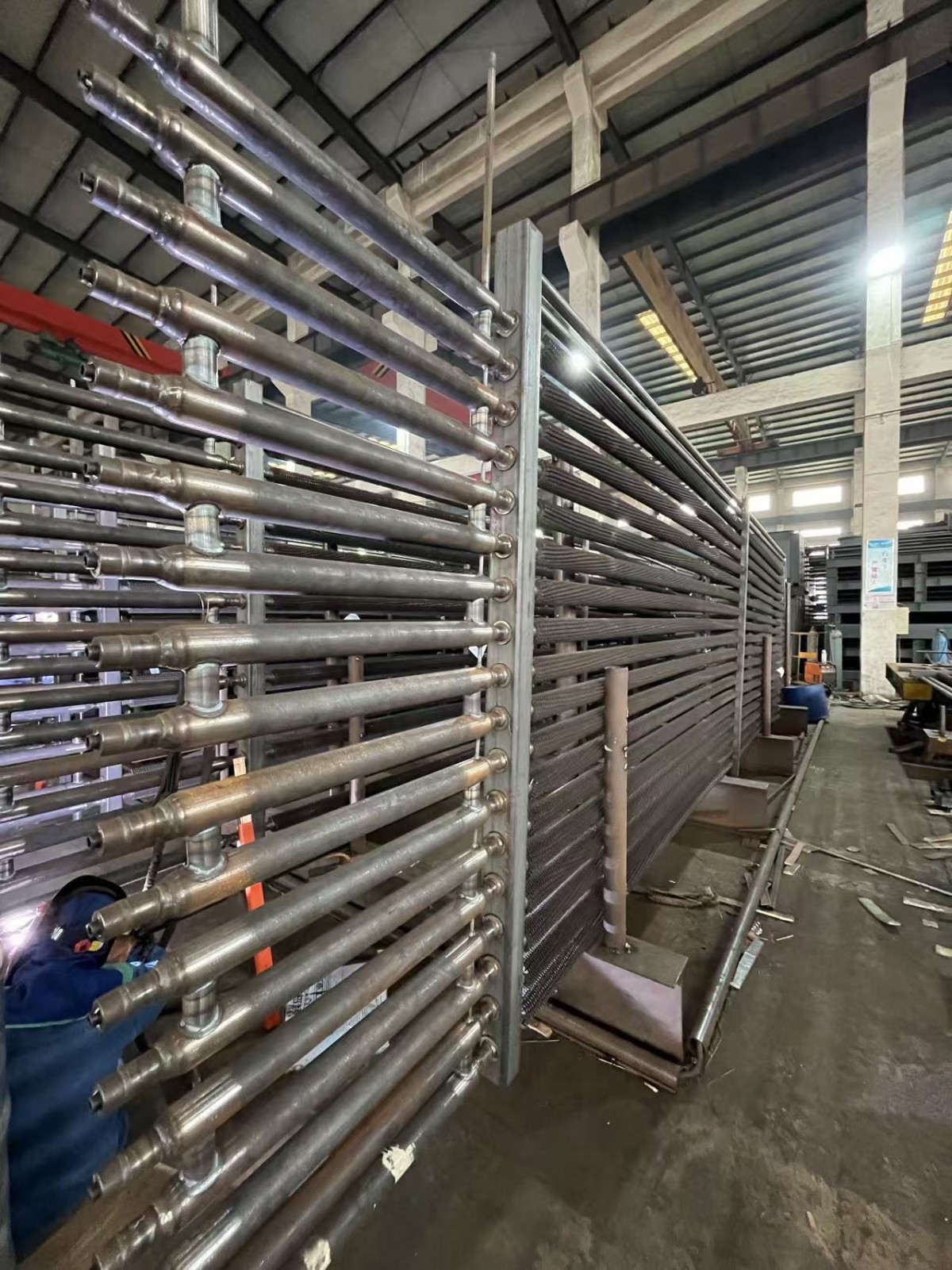

LLTE состоит из тепловых трубок, корпуса, промежуточных разделительных пластин и коллекторов питательной воды. Разделитель отделяет стороны дымовых газов и воды, предотвращая смешивание жидкостей.

• Не требуется остановка котла в случае частичной утечки труб
• Эффективное снижение коррозии точки росы воды
• Модульная конструкция для удобного обслуживания

• Высокая тепловая эффективность и стабильная долгосрочная работа

9. Пример применения

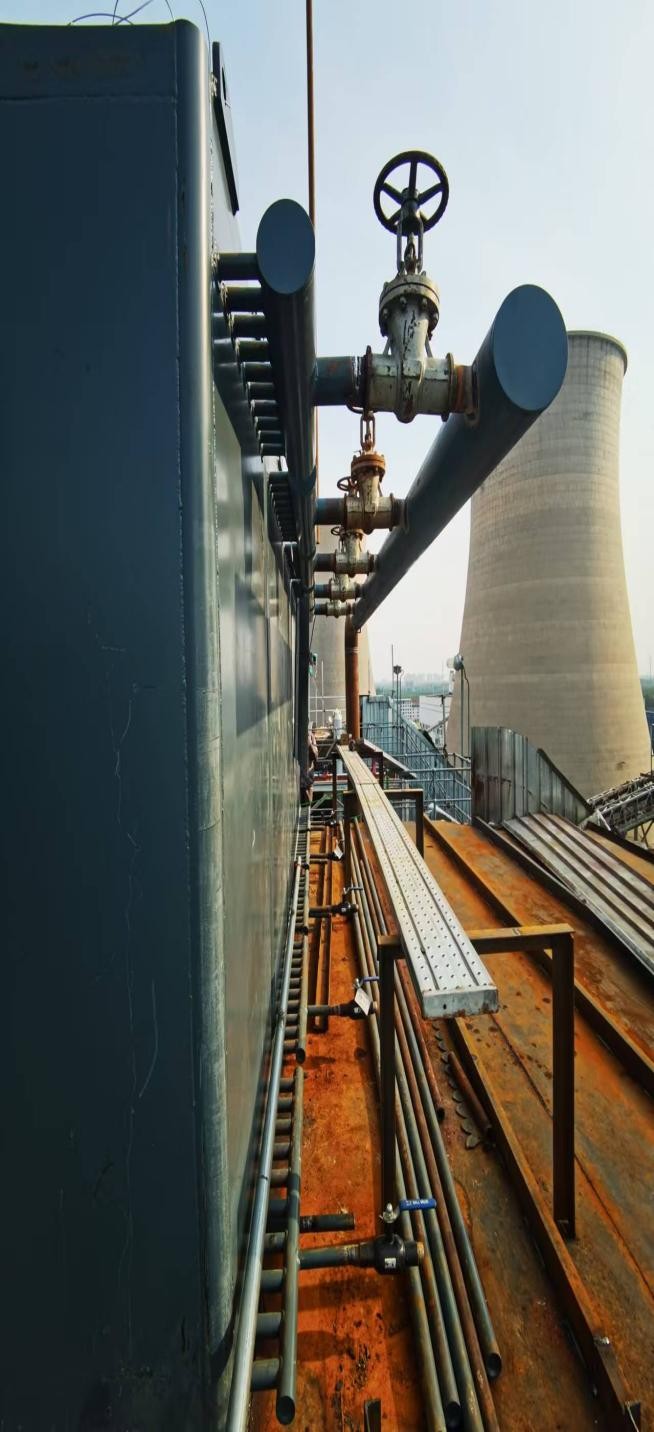

LLTE с гравитационной тепловой трубой был успешно применен в проекте модернизации блока №2 мощностью 660 МВт на электростанции Huadian Wuhu. Система достигла ожидаемой производительности и получила положительные отзывы от заказчика.

10. Необходимые параметры проектирования

• Мощность блока и рабочая нагрузка
• Содержание серы в угле
• Расход дымовых газов и количество газоходов
• Температура дымовых газов на выходе из воздухоподогревателя
• Целевая температура дымовых газов на выходе из LLTE (обычно ≥95 °C)
• Температура или расход питательной воды на входе и выходе
• Давление и мощность двигателя дымососа
